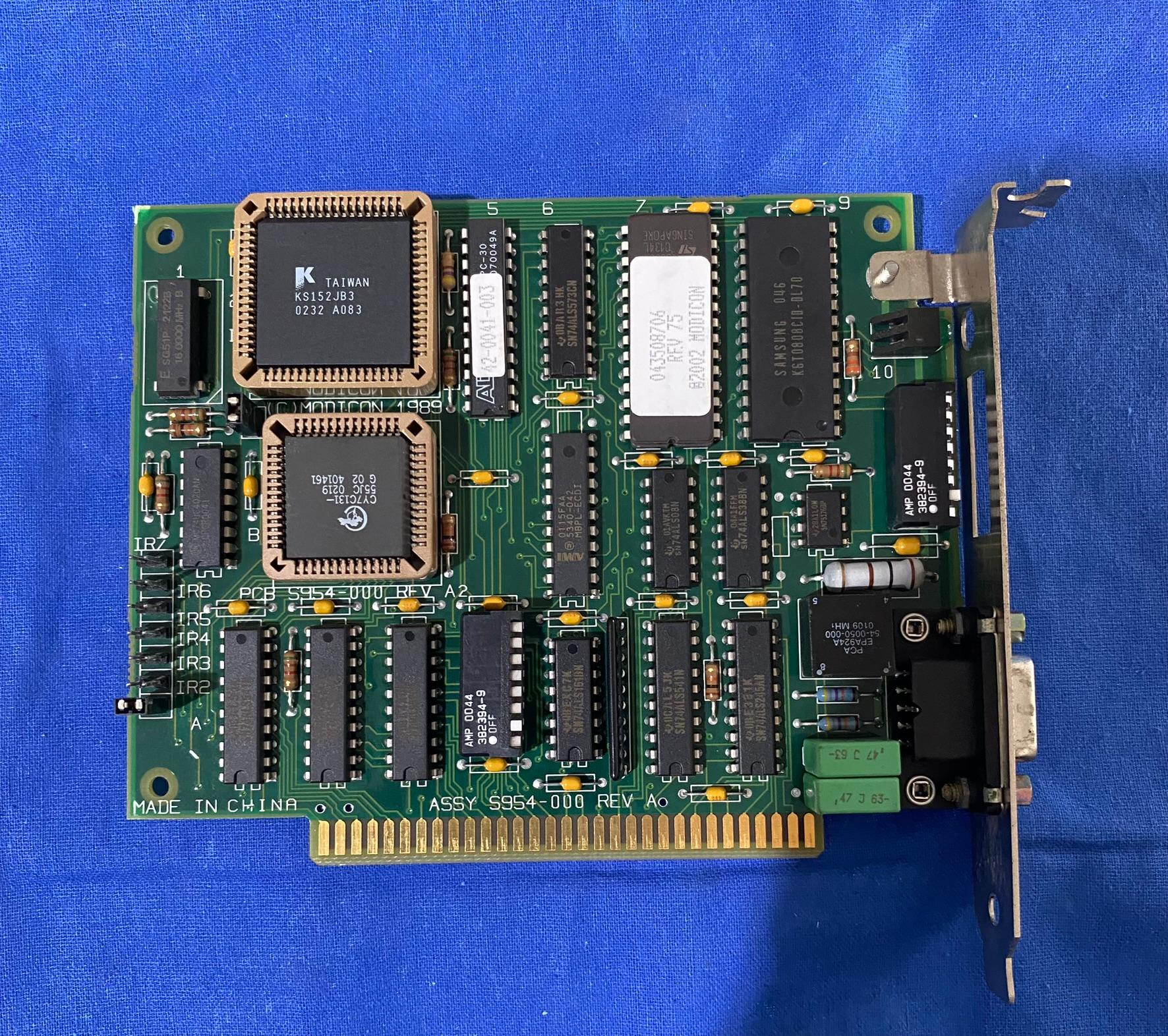

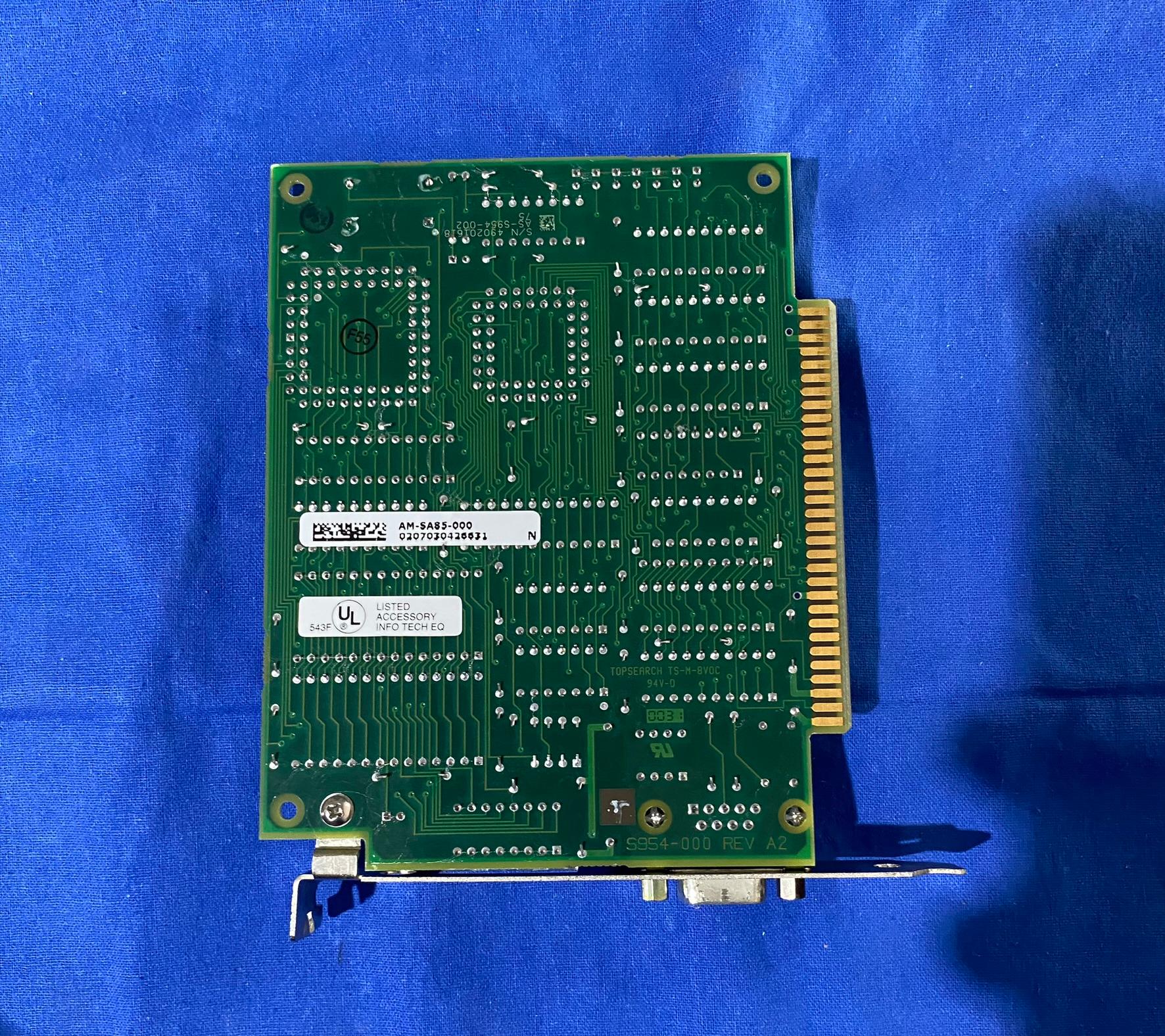

施耐德 Modicon SA85  通讯适配器

一、产品定位与核心功能

• 类型：Modbus Plus 协议通讯适配器，支持 RS485 物理层，用于连接上位机（工控机）与 PLC（如 Modicon Quantum、Premium 系列）。

• 核心功能：

• 实现 PLC 与计算机之间的实时数据传输，支持远程编程、监控和故障诊断。

• 基于Modbus Plus 协议，传输速率达1Mbps，支持多节点网络拓扑（最多 32 个设备），网络最大距离 1200 米（通过中继器扩展）。

• 兼容施耐德 Concept、ModSoft 等编程软件，可通过 SA85 实现 PLC 程序的远程下载与监控。

二、技术参数与硬件特性

1. 接口与协议

• 电气接口：RS485，支持半双工通信。

• 协议支持：Modbus Plus（符合 802.4 令牌总线标准），兼容 Modbus RTU 协议。

• 网络地址：支持 01-64 节点地址，需通过背板拨码开关配置。

2. 内存与配置

• 内存区域：需分配 2K 内存（起始地址范围 C0000-EF800），通过背板拨码开关设置，需与软件驱动参数一致。

• 拨码规则：A0-A10 始终为 0，A18-A19 为 1，A11-A17 用于地址选择，对应不同内存起始地址。

3. 型号与版本

• 单通道型号：AM-SA85-000

• 双通道型号：AM-SA85-002，支持同时连接两个 Modbus Plus 网络。

• 升级套件：AM-SA85-030（含适配器和最新驱动光盘），解决旧型号兼容性问题。

•

三、兼容性与应用场景

1. 兼容性

• PLC 兼容：Quantum、Premium、Micro 系列 PLC。

• 软件兼容：支持施耐德 Concept、ModSoft、Wonderware Intouch，以及第三方软件如 LabVIEW、iFIX（需配置 Modbus Plus 驱动）。

• 硬件兼容：可通过 PCMCIA 适配器（如 416 NHM 21200）扩展笔记本电脑连接能力。

2. 典型应用

• 工业控制系统：如电厂输煤程控、除灰除渣等关键流程的集中监控。

• 冗余架构：支持双机热备，确保生产连续性。

• 远程维护：结合 Intouch 实现远程参数调整与趋势分析。

• 安装与支持资源

• 安装要点

• 插入计算机 PCI 插槽，连接 Modbus Plus 电缆至 PLC 网络模块，配置内存地址和网络参数。

• 检查 PLC 和 SA85 的 Modbus Plus 指示灯（连续闪烁表示通讯正常）。
