一、核心参数与技术特性

1. 硬件规格

• 由 X2X Link 背板供电（无需额外接线），功耗约 2.5W。

• 通道间电气隔离（2.5kVrms），模拟量与数字量电路隔离，提升抗干扰能力。

• 通过 X2X Link 总线 与 X20 系列主模块（CPU / 扩展底座）通信，传输速率 100Mbps，支持热插拔。

• 模块宽度仅 22mm，DIN 导轨安装，可与 X20 数字量模块、特殊功能模块混合组合，节省空间。

• 单通道采样率 10kHz，支持同步采样（8 通道同时采集），确保多参数测量的时间一致性。

• 内置数字滤波（可软件配置滤波系数），有效抑制高频噪声（如电机干扰）。

• 电压范围：±10V、±5V、±2.5V（分辨率 16 位，精度 ±0.1% FS）；

• 电流范围：0-20mA、4-20mA（分辨率 16 位，精度 ±0.1% FS）。

• 输入通道：8 路独立模拟量输入，支持 电压 / 电流信号 灵活配置（单通道可独立设置）：

• 采样性能：

• 接口与通信：

• 电源与隔离：

2. 功能特性

• 诊断功能：支持通道级故障检测（如断线、超量程），故障状态通过总线反馈至控制器，便于快速定位传感器或接线问题。

• 信号调理：内置可编程增益放大器（PGA），适配小信号传感器（如 mV 级热电偶信号，需配合信号转换模块）。

• 温度补偿：全温度范围（-25°C 至 60°C）内的精度补偿，确保低温或高温环境下的测量稳定性。

3. 环境适应性

• 工作温度：-25°C 至 + 60°C（宽温设计，适合极端工业环境）。

• 防护等级：IP20（需安装于控制柜内），抗振动（10-500Hz，10g 加速度）、抗冲击（30g，11ms）符合工业标准。

• 电磁兼容：通过 EN 61326-2-4 认证，可在强电磁干扰环境（如变频器、伺服系统附近）稳定工作。

二、典型应用场景

1. 过程控制信号采集

• 化工 / 冶金行业：采集压力变送器（4-20mA）、温度传感器（Pt100 经转换为 0-10V）、液位计信号，用于反应釜、管道的实时参数监控。

• 水处理系统：通过 4-20mA 信号监测流量、pH 值、浊度等参数，配合 PLC 实现自动加药、阀门调节。

2. 设备状态监测

• 机床 / 注塑机：采集液压系统压力（0-10V）、电机温度（经变送器转换），实现设备健康状态评估与预警。

• 包装机械：通过张力传感器信号（mV 级经放大为 ±5V）控制物料张紧度，确保包装精度。

3. 模块化系统集成

• 与 X20 系列 CPU（如 X20CP1586）、数字量模块（如 3A0775.6）组合，构建中小型过程控制系统，支持最多扩展 16 个模拟量模块（128 通道）。

•

三、扩展与兼容性

1. 系统集成

• 兼容贝加莱 X20 全系列模块，通过 X2X Link 总线实现分布式采集（最远通信距离 50m），支持冗余配置（部分 CPU 型号）。

• 适配贝加莱 Automation Studio 开发平台，可通过软件配置信号类型、滤波参数，支持在线校准与诊断。

2. 第三方兼容

• 可接入第三方 PLC 系统（如罗克韦尔 Logix5000），通过 EtherNet/IP 网关（如贝加莱 8EI350.70）实现跨品牌数据交互。

四、采购与技术支持

1. 供货与价格

• 参考价格：单台约 ¥3,500-¥4,800（国内市场），国际市场约 $500-$680，批量采购可享折扣。

• 供货渠道：通过贝加莱授权经销商（如工控网、海得控制）或官网查询本地代理商，现货供应为主。

2. 技术文档

• 用户手册：提供《X20 3AT 系列模拟量输入模块手册》，包含接线图、校准流程及故障代码，可从贝加莱官网下载。

• 开发支持：Automation Studio 软件提供信号仿真工具，便于离线验证采集逻辑。

3. 生命周期

• 该型号为 X20 系列主流模拟量模块，当前（2025 年）仍在产，无停产计划，适合新系统设计与旧系统扩容。

五、注意事项

1. 安装规范

• 传感器线缆需使用屏蔽双绞线（屏蔽层单端接地），避免电磁干扰影响小信号测量（如 4-20mA 电流信号）。

• 模块需与 X20 底座（如 X20BC0083）配合安装，确保总线连接可靠（建议使用扭矩扳手紧固端子）。

2. 调试建议

• 首次使用需通过 Automation Studio 校准零点与满量程（尤其是高精度测量场景），补偿环境温度影响。

• 对于低频缓慢变化信号（如液位），建议增大滤波系数（如 100ms）以平滑数据；高频动态信号（如压力波动）则减小滤波（如 10ms）。

3. 维护提示

• 每年进行一次精度校准（使用标准信号源），确保长期测量准确性。

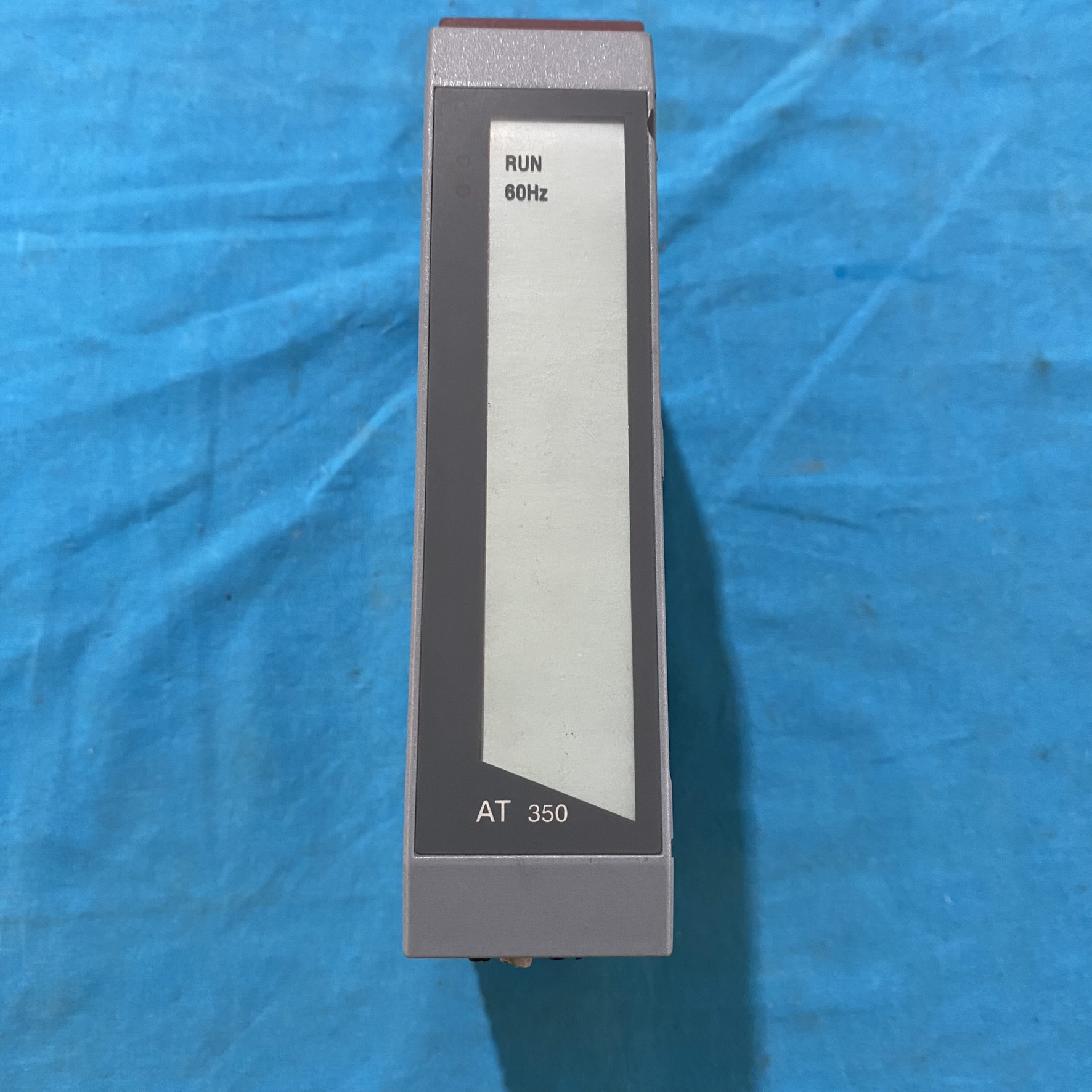

• 定期检查通道 LED 指示灯（绿色：正常；红色：故障），结合控制器诊断信息快速定位异常通道。

六、总结
