一、核心参数与技术特性

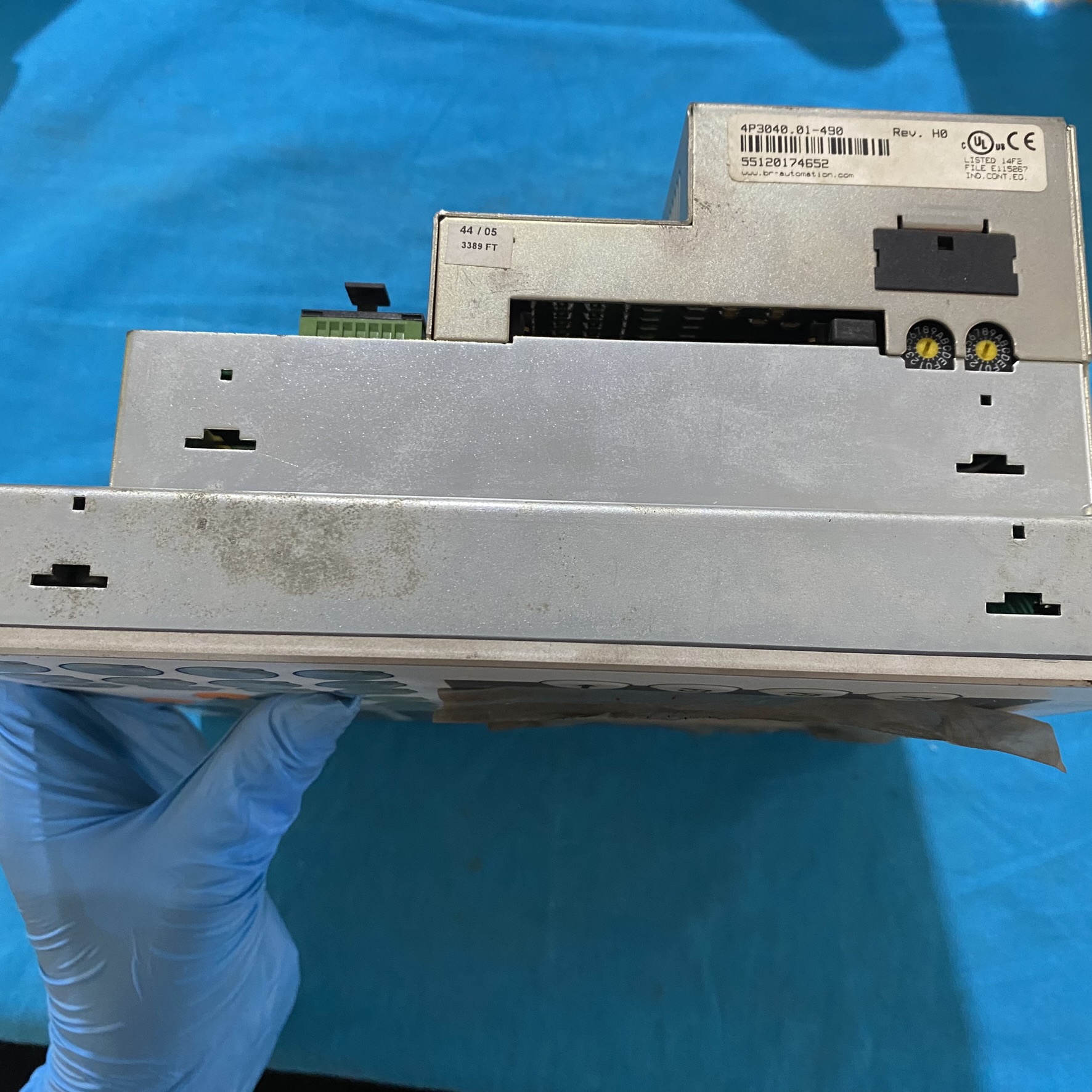

1. 硬件规格

• 输入电压：24VDC±10%，功耗约5W，内置过压、过流保护，适应工业电源波动。

• 1 个RS-232 接口（用于编程下载或连接外部设备），1 个RS-485 接口（支持 Modbus RTU 协议，可连接 PLC、变频器等）。

• 1 个USB 1.1 接口（用于数据备份或外接存储设备），1 个以太网接口（10/100Mbps，支持 TCP/IP 协议，实现远程监控）。

• 内置低功耗工业处理器，搭配512KB RAM和2MB Flash，可存储用户程序与配置数据，支持断电数据保持。

• 屏幕尺寸：5.7 英寸，分辨率320×240 像素（QVGA），单色 STN 显示屏（蓝底白字），适合工业环境下的清晰读数。

• 操作方式：薄膜按键（18 个可编程功能键），支持自定义快捷键，适配快速操作需求。

• 显示功能：

• 处理器与存储：

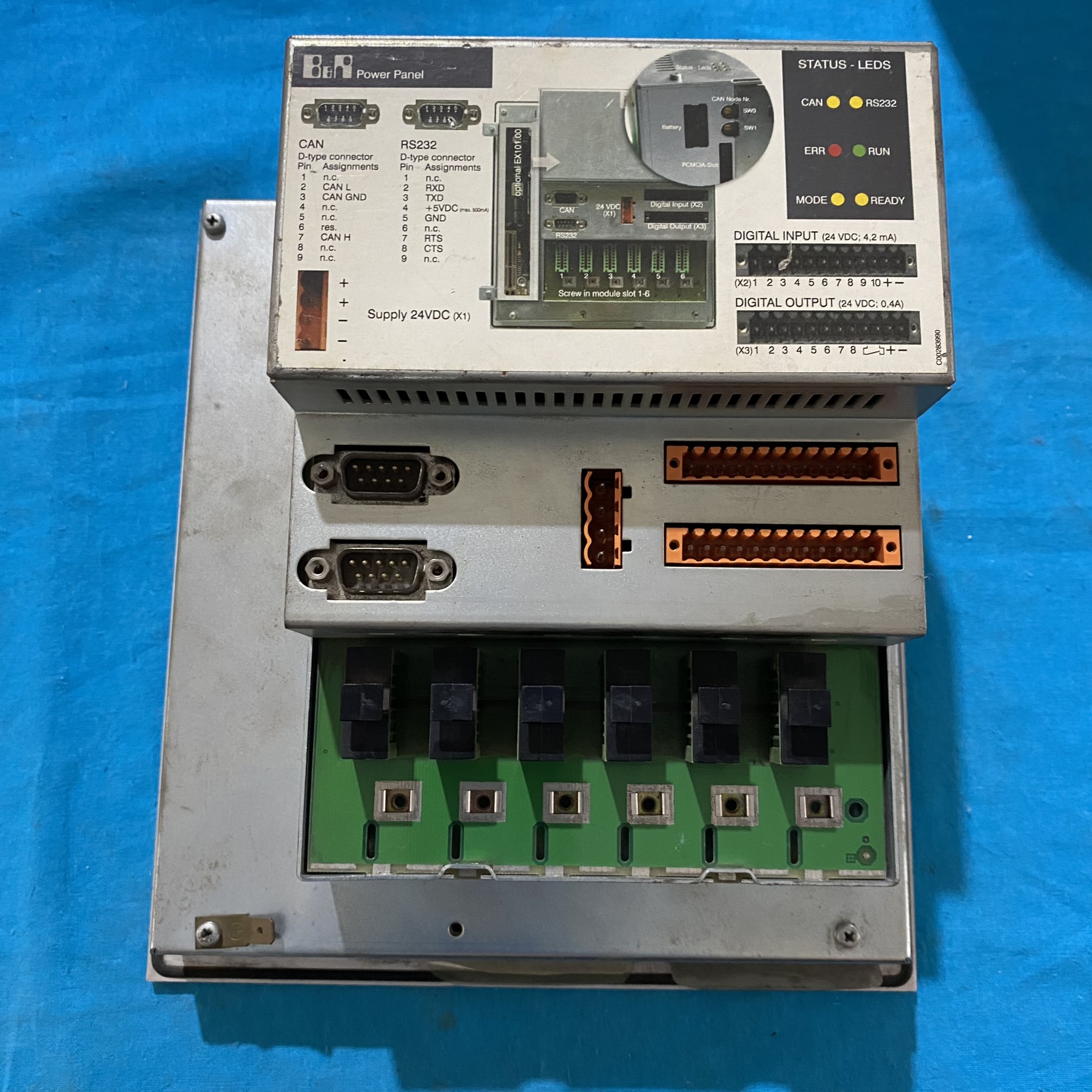

• 接口配置：

• 电源要求：

2. 软件与功能特性

• 编程环境：支持贝加莱Automation Studio开发平台，可通过梯形图（LD）、结构化文本（ST）等语言编写控制逻辑，集成 HMI 画面设计功能。

• 通信协议：原生支持B&R Automation Bus（POWERLINK），兼容 Modbus RTU/TCP、PROFIBUS 等主流工业协议，可与第三方 PLC、传感器无缝通信。

• 扩展能力：通过X2X Link接口扩展 I/O 模块（如数字量输入输出、模拟量采集模块），最大支持 64 点扩展，满足中小型控制系统需求。

3. 环境适应性

• 工作温度：0°C 至 50°C（无冷凝），存储温度：-20°C 至 60°C，适应车间、控制柜等工业环境。

• 防护等级：前面板IP65（防尘防水，适合现场安装），背板IP20（需安装于控制柜内）。

• 抗干扰能力：通过 EN 61000-6-2 工业抗干扰认证，抗振动（10-500Hz）和冲击（15g）能力符合工业标准。

二、典型应用场景

1. 工业自动化

• 设备操作终端：在包装机械、注塑机等设备上作为操作面板，用于启停控制、参数设置（如温度、速度）及故障报警显示。

• 生产线监控：通过以太网连接 PLC，实时显示传送带、机械臂等设备的运行状态（如转速、位置），支持手动干预操作。

2. 中小型控制系统

• 单机设备控制：集成基础逻辑控制功能，无需额外 PLC 即可实现简单设备的自动化（如小型装配线的顺序控制）。

• 数据采集终端：通过 RS-485 接口连接传感器（如温度、压力变送器），采集数据并生成简易报表，辅助设备维护。

3. 特殊环境应用

• 食品饮料行业：IP65 前面板可耐受清洁用水冲洗，适配卫生级生产环境。

• 仓储与物流：在分拣设备、输送线上作为本地操作终端，支持与上位机（如 SCADA 系统）数据交互。

三、扩展与兼容性

1. 扩展模块

• 数字 I/O 扩展：通过 X2X Link 连接7DI130.70（8 路数字输入）、7DO130.70（8 路数字输出）模块，扩展控制点数。

• 通信扩展：加装8EI350.70模块扩展 PROFINET 接口，实现与西门子等品牌设备的组网。

2. 第三方兼容

• 可与贝加莱 APROL 系统、西门子 S7 系列 PLC、施耐德 M340 系列 PLC 通过标准协议通信，简化跨品牌系统集成。

•

四、采购与技术支持

1. 供货与价格

• 参考价格：单台约**¥4,500-¥6,000**（国内市场），国际市场约 **$650-$850**，批量采购可享折扣。

• 供货渠道：通过贝加莱授权经销商（如工控网、众业达）或官网查询本地代理商，部分型号需预订。

2. 技术文档

• 用户手册：提供《Power Panel 4P3000 系列硬件手册》《Automation Studio 编程指南》，包含接线图、通信配置及故障排查，可从贝加莱官网下载。

• 开发支持：贝加莱提供免费版 Automation Studio 软件（限基础功能），支持在线调试与仿真。

3. 替代型号与生命周期

• 升级方案：该型号已逐步被Power Panel 500 系列替代（如5PP520.1043-15，7 英寸彩色触摸屏，支持多点触控与更高性能处理器）。

• 停产状态：当前（2025 年）仍有库存供应，但原厂已停止主动生产，建议新系统优先选择新型号。

五、注意事项

1. 安装规范

• 前面板需严格按照 IP65 防护要求安装（密封垫圈完好），避免液体渗入内部电路。

• 通信线缆建议使用屏蔽双绞线，接地电阻≤4Ω，减少电磁干扰（如电机、变频器附近）。

2. 编程建议

• 利用 Automation Studio 的画面模板库快速设计 HMI 界面，减少开发时间。

• 对于多语言需求（如出口设备），可通过软件配置中英文切换功能。

3. 维护提示

• 定期清洁屏幕表面（用干布擦拭），避免油污或灰尘影响显示清晰度。

• 若长期停机，建议每 3 个月通电一次，防止电容老化影响寿命。

六、总结
