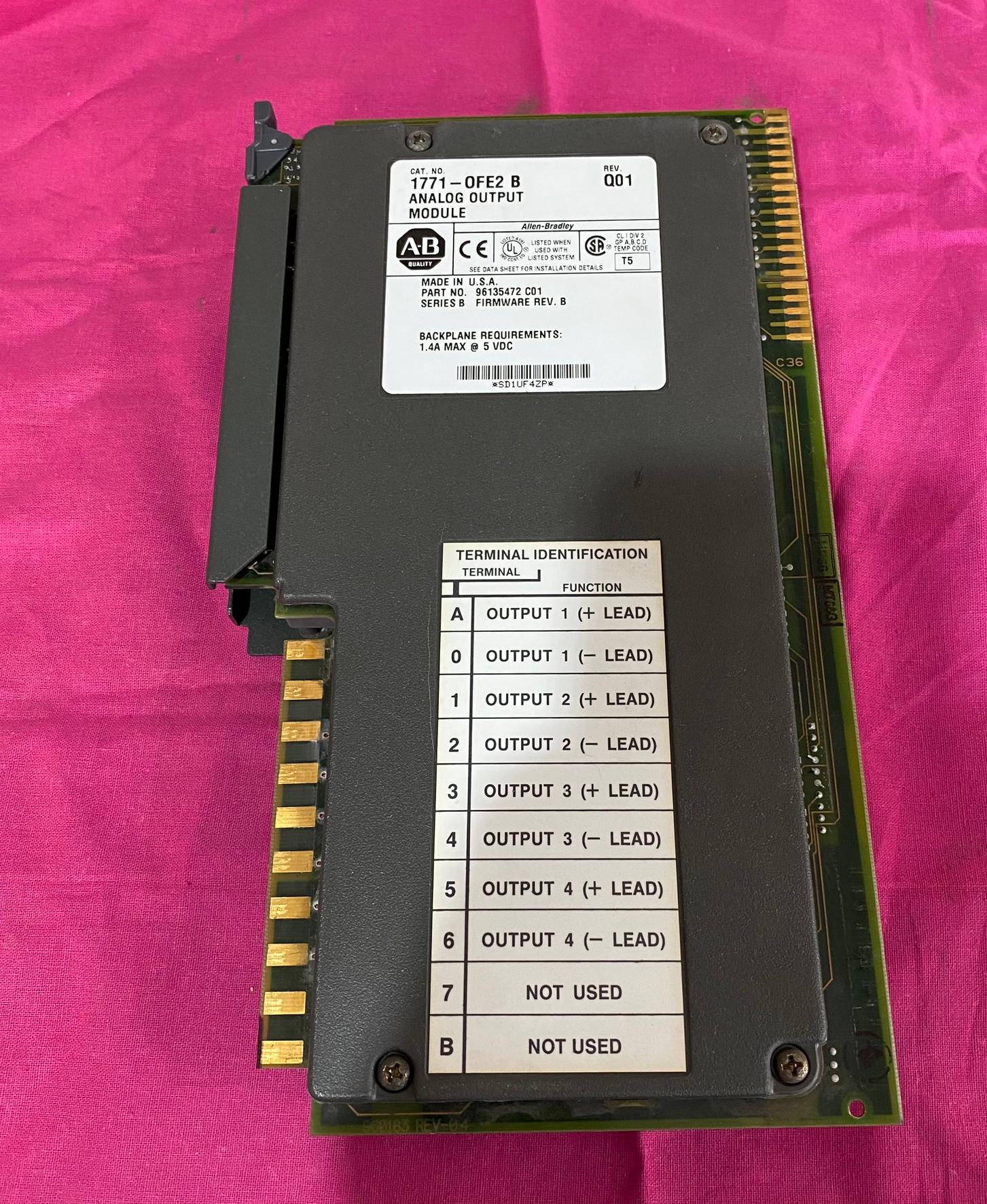

AB罗克韦尔 1771-OFE2 B 模拟输出模块

一、核心功能与技术参数

1. 输出特性
   该模块提供4 个独立隔离的模拟输出通道，每个通道支持4-20 mA 电流输出，适用于控制变频驱动器（VFD）、阀门、阻尼器等设备。其 12 位二进制分辨率可满足高精度控制需求，如 PID 控制器的模拟回路调节。
2. 电气与环境规格

• 隔离电压：单通道隔离电压达 1000 VDC，可有效防止信号干扰。

• 负载能力：最大负载电阻为 1200 Ω，确保在长距离传输中信号稳定性。

• 工作温度：0°C 至 60°C，适应工业环境。

• 电源要求：通过 1771 I/O 机箱背板供电（5V DC，1.4A），无需外部电源。

3. 通信与兼容性

• 兼容PLC-5 系统，可作为本地或远程 I/O 模块使用。

• 需搭配 1771-WC 现场接线臂，支持热插拔更换模块而不断开外部线路。

安装与维护要点

1. 物理安装

• 模块需插入 1771 I/O 机箱的单个插槽，键控设置为引脚 10-12 和 26-28 以确保正确定位。

• 推荐使用 Belden 8761 电缆，终端扭矩需控制在 7-9 lb-in 以避免接触不良。

2. 诊断与故障处理

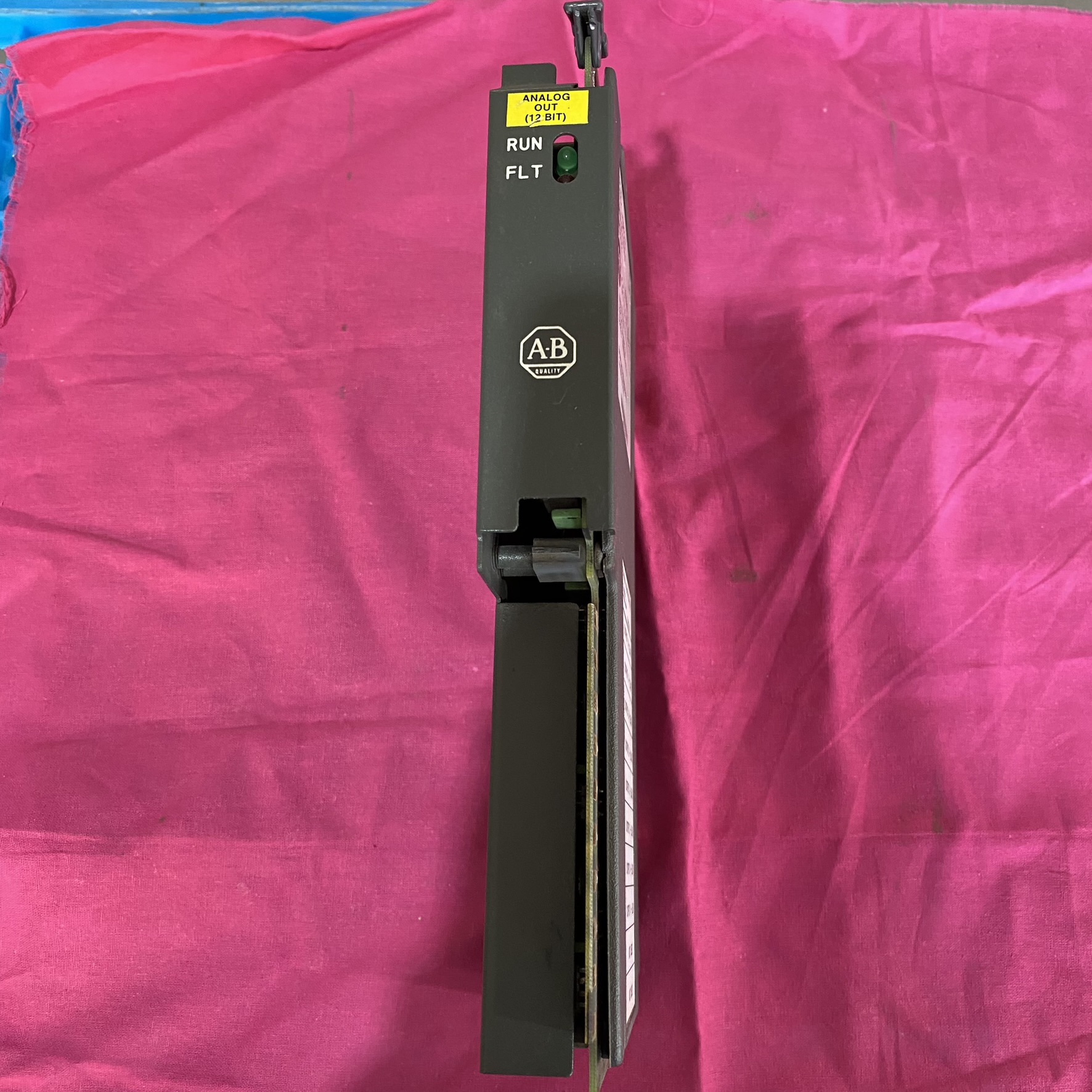

• 模块内置自检功能，故障时红色 LED 指示灯亮起，同时绿色电源指示灯熄灭。

• 通道更新时间为 1.6 ms（自然二进制模式）或 8 ms（BCD 模式），可通过状态指示灯监控运行状态。

一、工业过程控制

1. 连续生产流程调节

• 化工与石化行业：用于控制反应釜温度（通过调节蒸汽阀门开度）、精馏塔压力（调节回流比）及物料流量（如催化剂注入量），确保工艺参数稳定。例如，在乙烯裂解装置中，通过 PID 算法结合 1771-OFE2 B 调节急冷油循环量，将裂解炉出口温度波动控制在 ±1°C 以内。

• 食品饮料生产：在巴氏杀菌系统中，模块输出信号控制板式换热器的蒸汽阀，实现产品温度的精确控制（如牛奶杀菌温度保持在 72±0.5°C），同时通过信号隔离器将数据传输至 SCADA 系统进行实时监控。

2. 批处理系统控制

• 制药行业：在药品合成反应中，模块驱动计量泵进行原料添加，配合 PLC 的 PID 指令实现剂量精确配比（如抗生素发酵过程中葡萄糖补加速率控制在 ±0.5% 误差）。模块的通道隔离功能可避免不同反应釜之间的信号干扰。

• 建材行业：在混凝土搅拌站中，控制外加剂注入量以调节混凝土坍落度，同时通过信号转换器将数据上传至 MES 系统进行质量追溯。

二、能源与基础设施

1. 电力系统监控

• 火力发电：用于汽轮机调速系统，通过控制伺服阀开度调节进汽量，实现机组转速的稳定（如 3000±1 rpm）。模块的 12 位分辨率可满足 DEH（数字电液调节系统）对控制精度的要求。

• 新能源领域：在光伏逆变器中，模块输出信号调节 DC/AC 转换电路的占空比，优化最大功率点跟踪（MPPT）效率，同时将运行数据传输至数据记录仪进行性能分析。

2. 市政与环保工程

• 恒压供水系统：在变频恒压供水项目中，1771-OFE2 B 与压力变送器、变频器组成闭环控制。例如，某自来水厂通过 PLC 的 PID 运算，模块输出信号调节水泵频率，使管网压力稳定在 0.3±0.01 MPa，夜间低峰期节能率达 40%。

• 污水处理：在曝气池控制系统中，模块驱动电动调节阀调节曝气量，配合溶解氧（DO）传感器实现生化反应的精准控制，同时通过信号隔离器将数据传输至远程监控中心。

•

三、机械设备与自动化生产线

1. 电机驱动与运动控制

• 数控机床：用于主轴变频器的速度控制，模块输出信号与编码器反馈构成闭环，实现高速切削时的转速稳定性（如 8000±50 rpm）。多通道特性可同时控制进给轴和主轴的协同运动。

• 物流输送系统：在 AGV（自动导引车）充电系统中，模块调节充电电流，实现锂电池的恒流恒压充电（如 48V 电池组的充电电流控制在 5±0.1 A）。

2. 过程装备控制

• 塑料挤出机：通过模块控制熔体泵转速，调节挤出量以保证制品厚度均匀性（如薄膜厚度公差≤±2%）。其 1000 VDC 隔离电压可有效抵御变频器产生的电磁干扰。

• 造纸机：在纸页定量控制系统中，模块驱动电动执行器调节流浆箱唇板开度，结合定量传感器实现纸张克重的精确控制（如 80±1 g/m²）。

四、特殊场景与行业适配

1. 高温 / 高压环境

• 冶金行业：在高炉热风炉控制系统中，模块驱动液压阀调节煤气流量，配合温度传感器实现热风温度的稳定控制（如 1200±20°C）。其 0-60°C 的宽温工作范围可适应炼钢车间的恶劣环境。

• 石油钻井平台：在防喷器液压控制系统中，模块输出信号控制电液伺服阀，实现紧急关井时的快速响应（如关闭时间≤3 秒），同时通过远程 I/O 网络将状态数据上传至中控室。

2. 多系统集成应用

• 智能工厂：在离散制造产线中，1771-OFE2 B 作为 PLC-5 系统的远程 I/O 模块，可同时控制机器人涂胶系统（调节胶枪压力）和视觉检测设备（调节光源亮度），通过 DH + 网络实现多设备协同运行。

• 楼宇自控：在中央空调系统中，模块驱动电动风阀调节新风量，配合温湿度传感器实现室内环境的舒适性控制，同时通过 BACnet 协议将数据集成至楼宇管理系统（BMS）。

五、技术优势与应用适配建议

1. 高精度控制：12 位分辨率（约 0.024% 线性度）适用于半导体晶圆切割、药品灌装等对精度要求极高的场景。

2. 高可靠性设计：单通道 1000 VDC 隔离和 1500 V 光电隔离可抵御工业现场的浪涌干扰，适合化工、电力等强电磁环境。

3. 兼容性扩展：通过 1771-ASB 适配器可接入 SLC 500 系统，或通过 1492 接线系统迁移至 CompactLogix 平台，保护现有投资。
