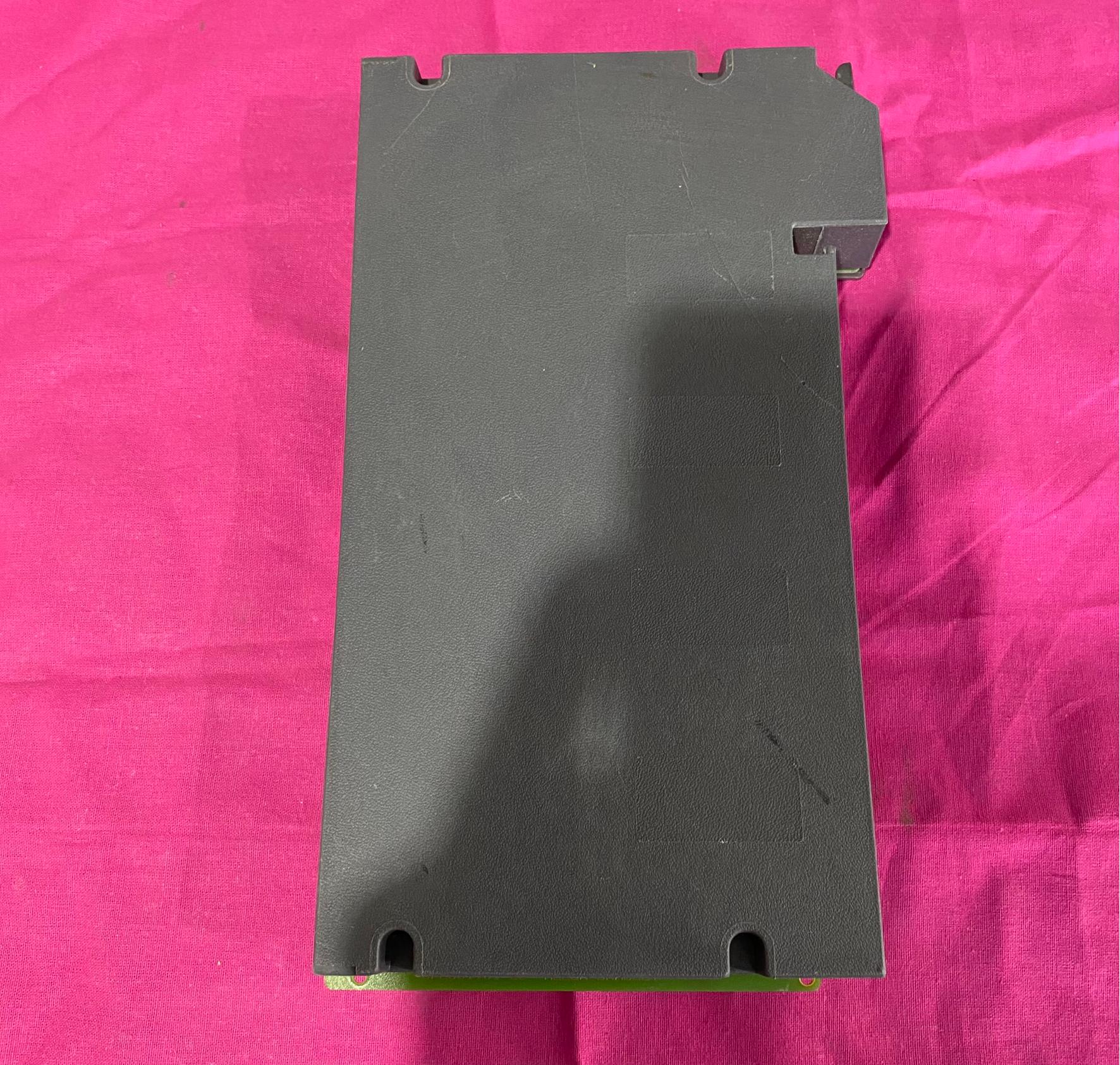

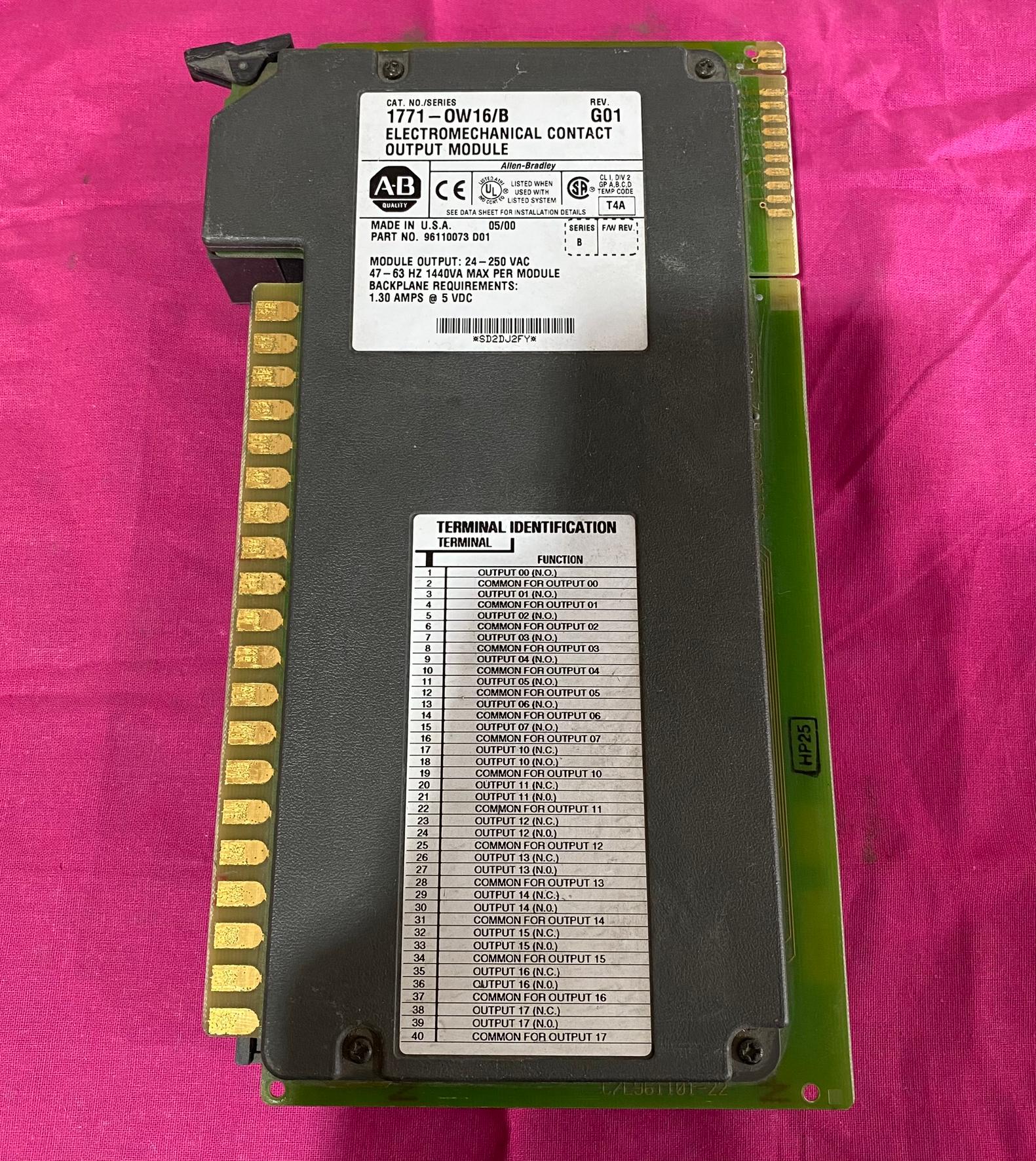

AB罗克韦尔 1771-OW16/B继电器输出模块

一、技术参数与功能特性

1. 输出配置

• 16 路独立继电器输出，支持常开（NO）和可选常闭（NC）触点，可驱动电机启动器、指示灯等设备。

• 每组 8 路输出分为独立隔离组，通道间隔离电压达1500V AC（1 秒），适用于高电压环境。

2. 电气规格

• 电压范围：AC 24-250V（47-63Hz）或 DC 24-150V，兼容多种工业电源。

• 电流负载：每通道2A（阻性负载），总模块功率限制为 AC 1440VA 或 DC 1280W。

• 浪涌电流：单通道 25A（100ms / 次），支持高冲击负载。

3. 信号延迟与可靠性

• 典型开启延迟 45ms，关闭延迟 50ms（DC 负载），适用于对响应速度要求不极高的场景。

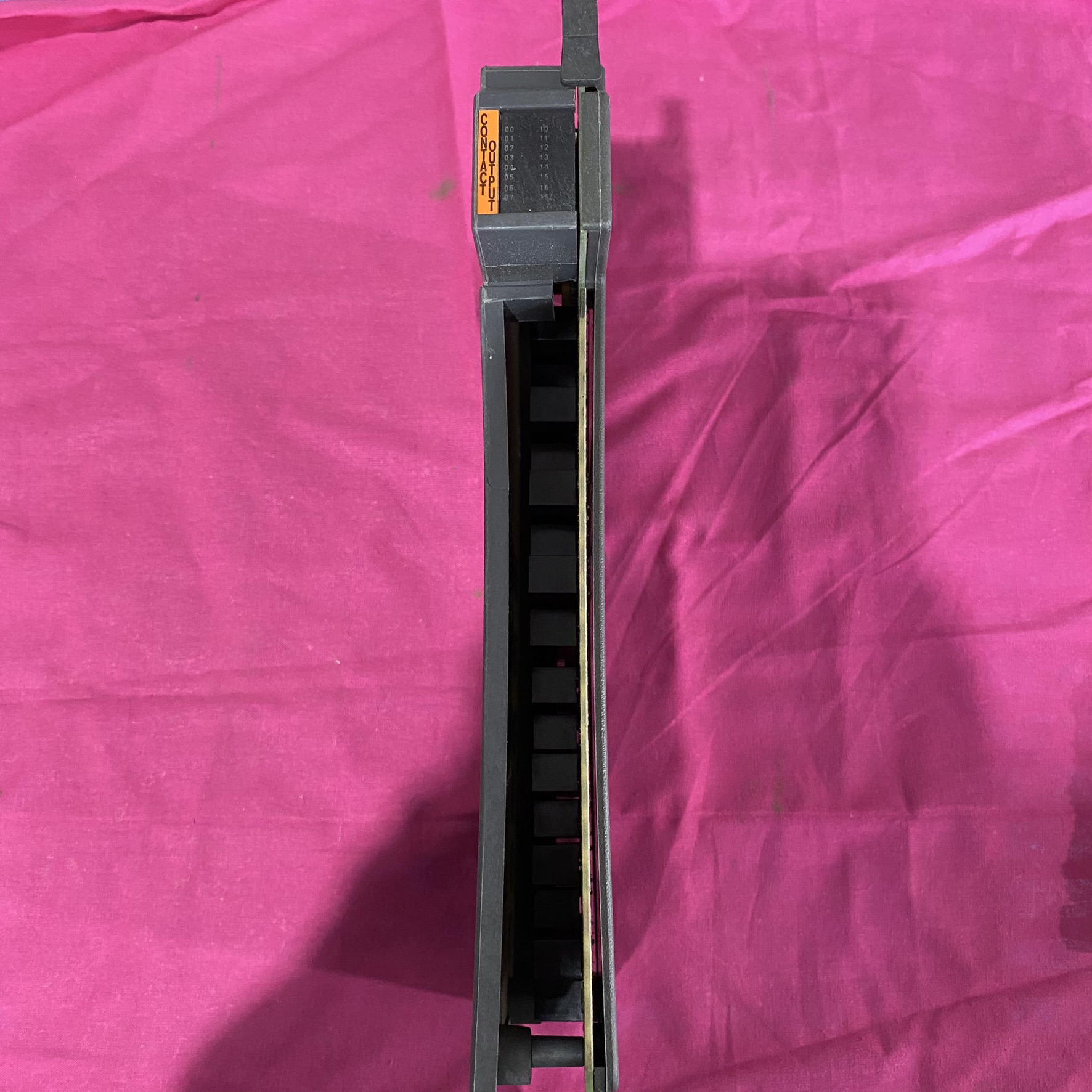

• 内置LED 状态指示灯，实时显示各通道通断状态，便于故障排查。

4. 物理特性

• 尺寸紧凑，占用 1771 I/O 机箱的 1 个插槽，支持热插拔（需断电操作）。

• 接线采用1771-WN 接线臂，简化安装与维护，支持 14AWG 线缆。

•

二、应用场景与兼容性

1. 典型应用

• 电机控制、阀门驱动、报警指示等工业设备的开关量输出控制。

• 需隔离高电压或大电流的场景，如机床、包装机械等。

2. 系统兼容性

• 需搭配1771 Series B 或更新的 I/O 机箱（如 1771-A1B、1771-A4B）使用，背板电流需求 1.3A。

• 可通过1492-CM1771-LD0011F 转换模块适配 ControlLogix 系统（如 1756-OW16I），但需重新接线与编程。

操作与维护建议

1. 安装与接线

• 严格遵循手册中的接线图，确保接地可靠以降低电磁干扰（EMI）。

• 使用 **RC 网络（阻容吸收器）** 抑制触点电弧，延长继电器寿命。

2. 环境要求

• 工作温度范围：-25°C 至 + 70°C，存储温度 - 40°C 至 + 85°C，适应宽温工业环境。

• 避免暴露于腐蚀性气体（如氯气、氨气）或高湿度环境，防止触点氧化。
