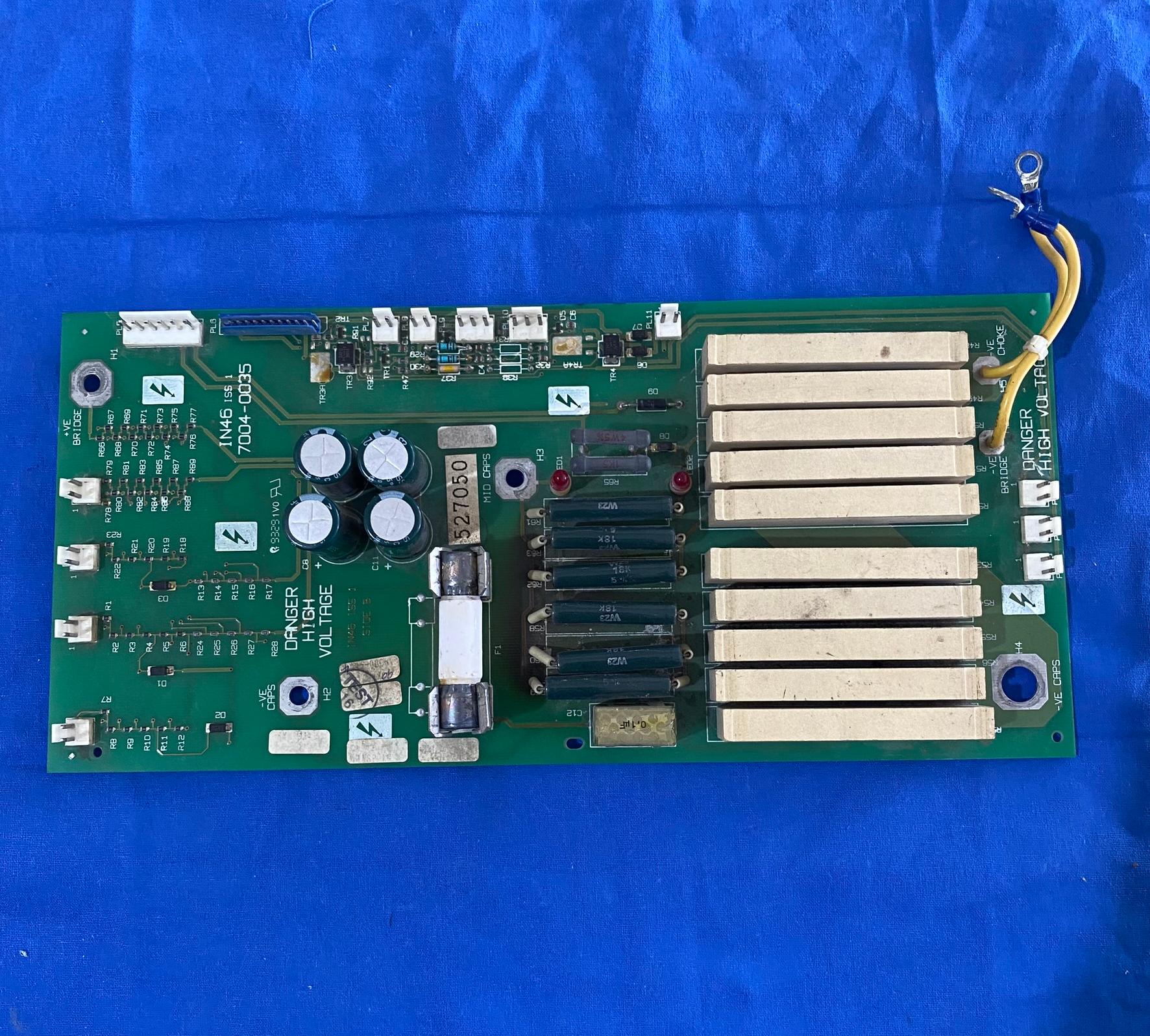

CONTROLTECHNIQUES  IN46 ISS SIDEA 电路板

一、产品基础信息

1. 型号与制造商

• 型号：IN46 ISS SIDEA

• 制造商：CONTROLTECHNIQUES（尼得科集团旗下品牌）

• 产品定位：工业驱动系统核心控制板，适用于变频器、伺服驱动器等设备的信号处理与电源管理。

2. 应用领域

• 工业自动化：电机调速、机械臂控制、生产线同步控制。

• 特种装备：电梯、起重设备的动态负载响应。

• 新能源：风电变流器并网控制、储能系统能量管理。

• 典型场景：需高精度信号处理与多协议通信的工业环境。

3. 核心功能

• 信号解析：支持 Modbus、EtherCAT 等工业总线协议，解析控制指令并驱动功率模块。

• 电源管理：提供 5V、15V 等稳定低压电源，集成过压 / 欠压保护。

• 故障诊断：实时监测温度、电流参数，输出故障代码并触发保护机制。

• 通信扩展：通过扩展卡增加 I/O 点数或协议支持（如 Profinet）。

二、技术特性

1. 硬件设计

• PCB 布局：多层板设计，数字 / 模拟电路隔离，关键信号遵循 3W 规则降低串扰。

• 防护措施：表面涂覆三防漆（防潮、防尘、防盐雾），电源端配置 TVS 管和保险丝。

• 热管理：支持热插拔，散热片设计优化，适应 - 20℃至 + 60℃工作环境。

2. 电气参数

• 输入电压：24V DC（±10%），纹波≤50mV。

• 通信接口：RS485（Modbus RTU）、EtherCAT（支持 IEEE 1588 同步）。

• I/O 特性：8 路数字输入（24V 兼容），6 路晶体管输出（0.5A / 路）。

• 存储配置：板载 EEPROM（128KB）用于参数存储，支持掉电保护。

•

3. 物理规格

• 尺寸：180mm × 120mm × 35mm（长 × 宽 × 高）。

• 重量：约 350g。

• 安装方式：DIN 导轨或面板螺丝固定，支持垂直或水平安装。

三、维护与支持

1. 常见故障处理

• 无电源输出：检查保险丝（2A）、电源芯片（如 LM2596）是否损坏。

• 通信中断：测试总线终端电阻（120Ω），清洁连接器氧化触点。

• 过温报警：清理散热片积尘，更换老化风扇（转速≥2500RPM）。
