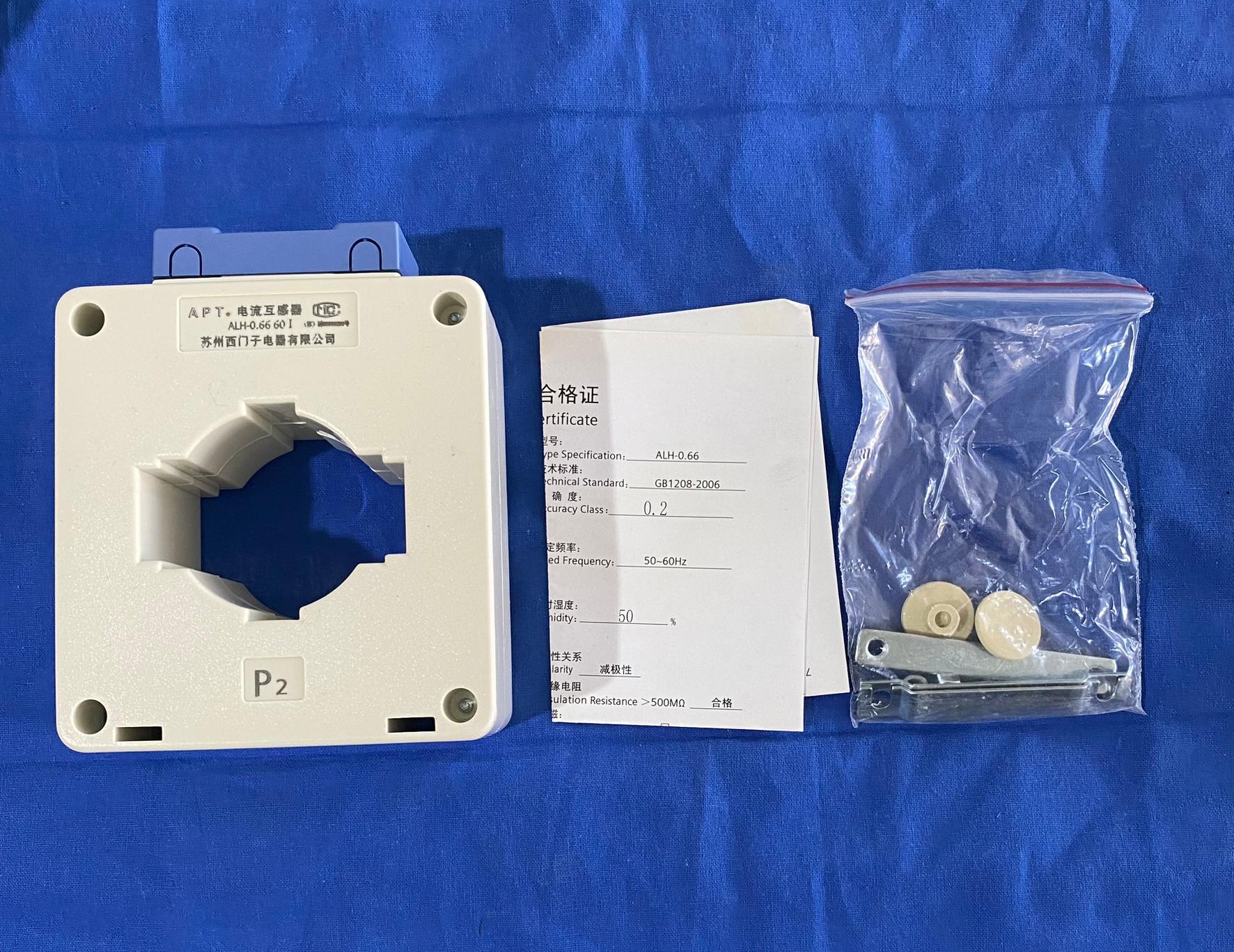

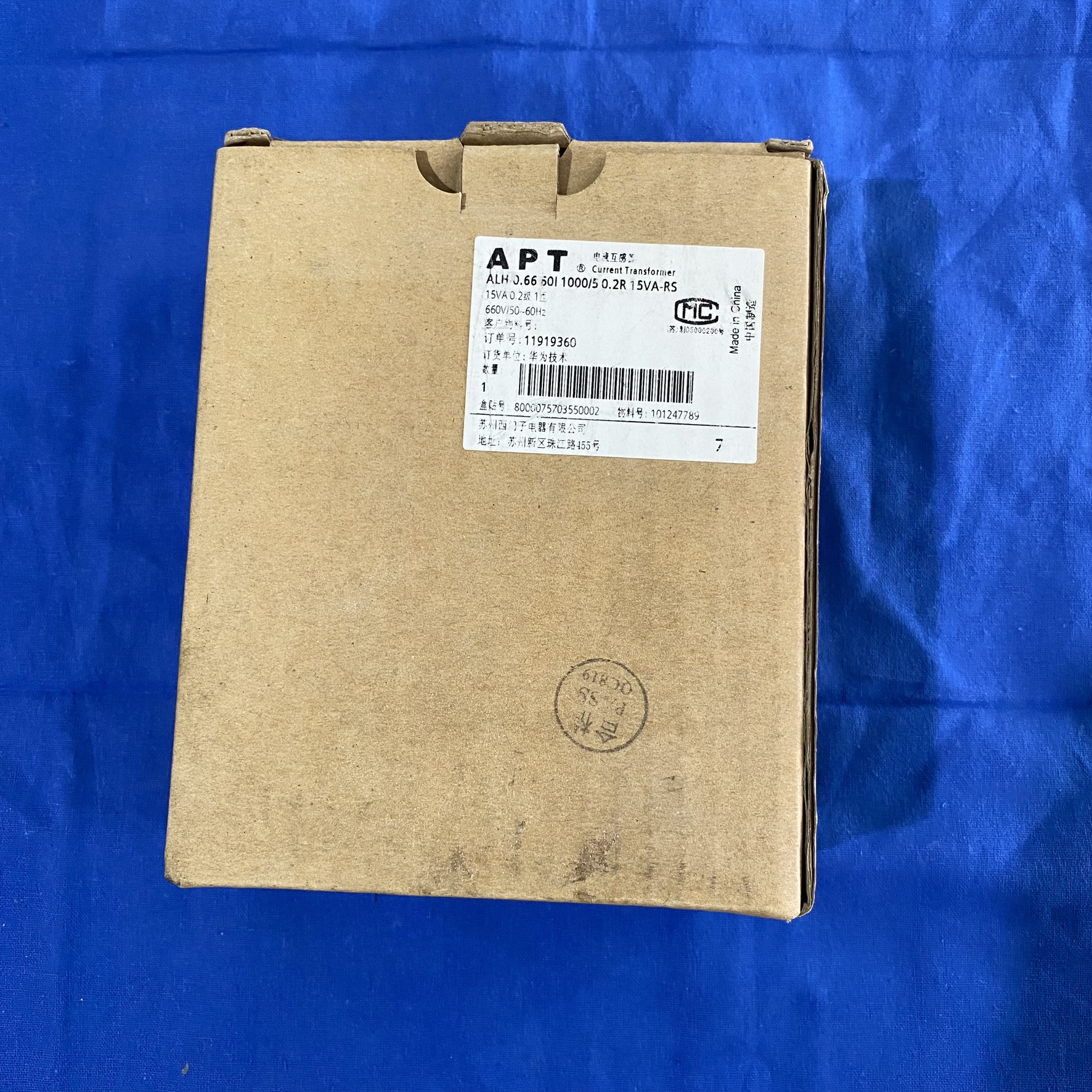

西门子APT ALH-0.66 G1208-2006 电流互感器

一、产品归属与背景

• 品牌背景：APT 是中国领先的低压控制电器品牌，创立于 1993 年，2008 年被西门子全资收购后，成为其重要产品线之一，专注于按钮、指示灯、继电器、电流互感器等低压产品的研发与生产。

• 产品线定位：ALH-0.66 系列属于西门子 APT 的核心电流互感器产品，广泛应用于电力、能源、轨道交通、机床等领域，曾服务于秦山核电站、三峡水电站等国家级重点项目。

二、型号解析

1. ALH-0.66：

• ALH：电流互感器型号（由沈阳变压器研究所注册批准）。

• 0.66：额定电压等级为 660V（AC 50/60Hz），适用于低压配电系统。

2. G1208-2006：

• G：推测代表 “国标”（Guo Biao），即该产品符合中国国家标准 GB 1208-2006《电流互感器》。

• 1208-2006：标准编号及发布年份。需注意的是，GB 1208-2006 已被废止，现行替代标准为 GB/T 20840.2-2014（等同 IEC 61869-2:2012），而 ALH-0.66 系列实际符合 GB/T 20840.2-2014 标准。

三、技术参数与性能

1. 核心参数：

• 额定一次电流：5A~5000A（覆盖广泛的电流测量范围）。

• 额定二次电流：5A 或 1A（适配常规测量仪表）。

• 准确度等级：0.2S、0.5S、0.2、0.5 等（满足高精度测量需求）。

• 工频耐压：3kV（1min，外壳与二次端子间），绝缘等级 E，防护等级 IP40（防尘、防外物侵入）。

2. 设计特点：

• 全封闭结构：采用高强度 PC 外壳，抗干扰能力强，适用于恶劣环境。

• 灵活安装：支持穿母线或电缆，部分型号（如 M 型）适用于抽屉柜等小空间场景。

• 安全特性：内置 TVS（瞬态抑制二极管），避免二次开路产生高电压，确保操作人员安全。

四、应用场景

1. 电力系统：

• 测量主回路电流，为电流表、电能表等提供信号。

• 用于继电保护装置，监测过电流、短路等故障。

2. 工业自动化：

• 机床、电梯、物流设备的电机控制与保护。

• 工厂配电系统的实时电流监控。

3. 新能源领域：

• 户用光伏、船舶电力系统的电流检测与管理。

•

五、认证与合规性

• 国家标准：符合 GB/T 20840.2-2014（等同 IEC 61869-2:2012），替代原 GB 1208-2006 标准。

• 计量认证：通过国家计量认证，具备制造计量器具许可证。

• 国际认证：部分型号通过 CE 认证（如开口式 HK/NK/SK 系列），符合欧盟 RoHS 环保标准。

使用注意事项

1. 接线要求：

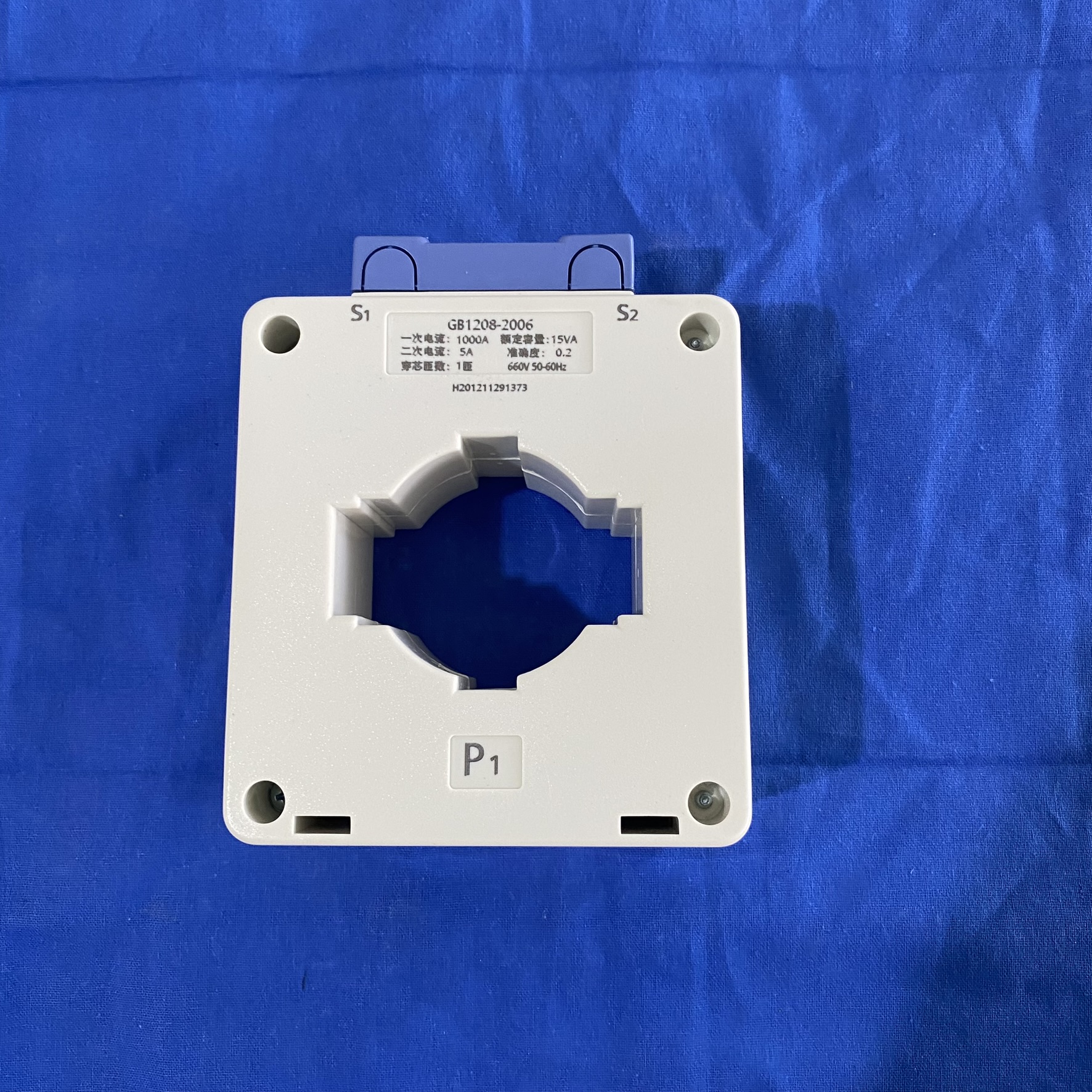

• 严格区分一次极性端（P1/P2）和二次极性端（S1/S2），确保同名端正确连接。

• 二次回路负载阻抗不得超过额定值，避免影响测量精度。

2. 安装规范：

• 拧紧力矩需控制在 0.8~1.2N・m，最大承受力矩 2.4N・m，防止外壳损坏。

• 户内使用，环境温度 -25~40℃，存储温度 -40~70℃。
