一、核心技术规格

1. 输入与输出特性

• 宽输入范围：支持 180-264V AC（或 255-370V DC）全范围输入，兼容全球电网标准，尤其适合电压波动较大的工业环境。

• 输出精度：电压可调范围 24-28V（通过电位器调节），纹波噪音≤80mVp-p，满足 PLC、伺服驱动器等设备的稳定供电需求。

• 效率与功耗：典型效率 94%，空载损耗≤0.5W，内置主动式 PFC 功能（功率因数≥0.95），符合欧盟 ErP 能效标准。

2. 保护与可靠性设计

• 短路保护：自动限流（105%-150% 额定电流），故障排除后自动恢复。

• 过压保护：触发电压 29-33V，触发后锁定输出，需重新上电恢复。

• 过热保护：内置温度传感器，当模块温度≥90℃时逐步降载，≥95℃时关断输出，温度下降后自动恢复。

• 多重保护机制：

• 隔离与安规：输入 - 输出隔离电压 3kV AC（1 分钟），通过 UL 508（工业控制设备）、TUV EN 60950-1 认证，符合 CE EMC Class B 标准。

3. 硬件与环境参数

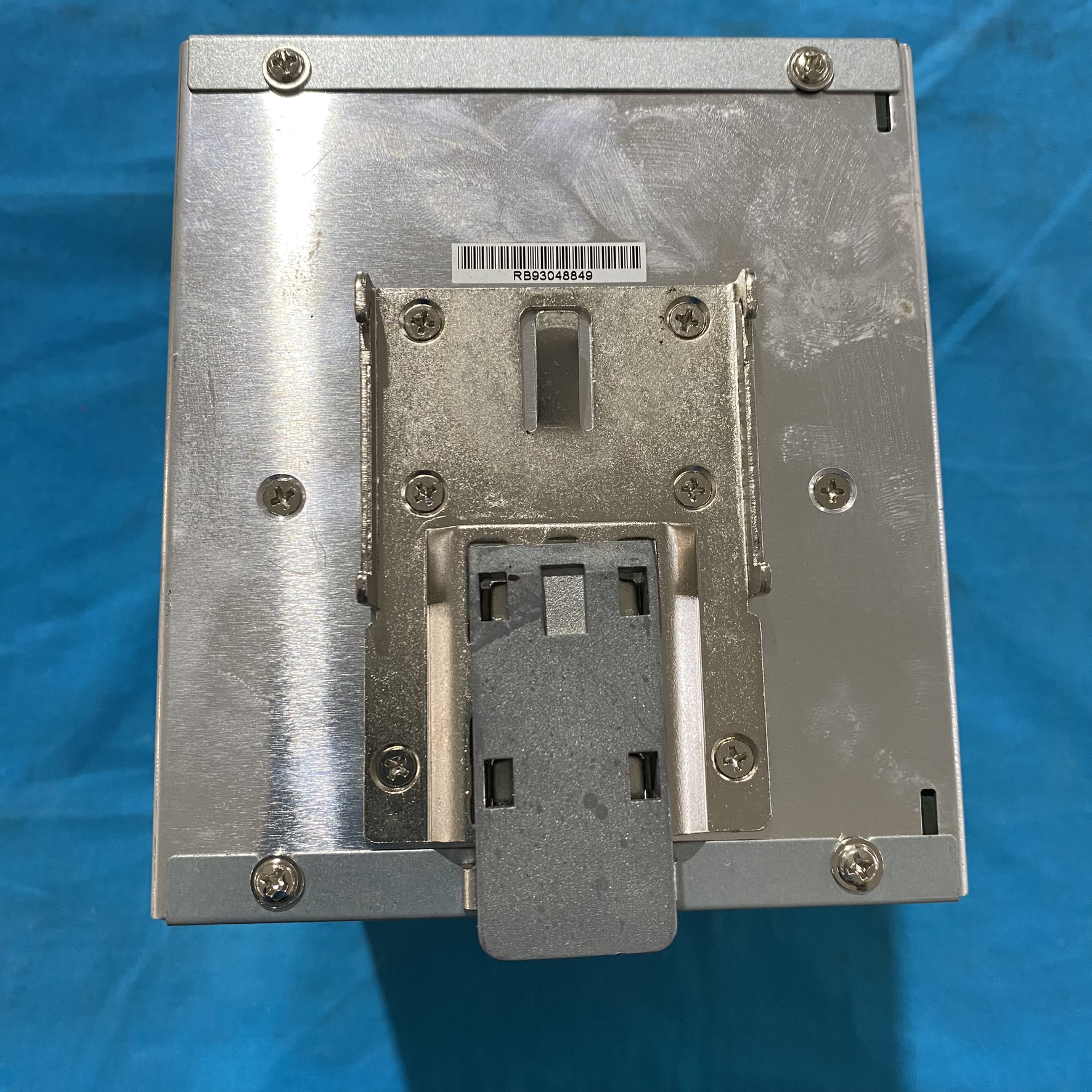

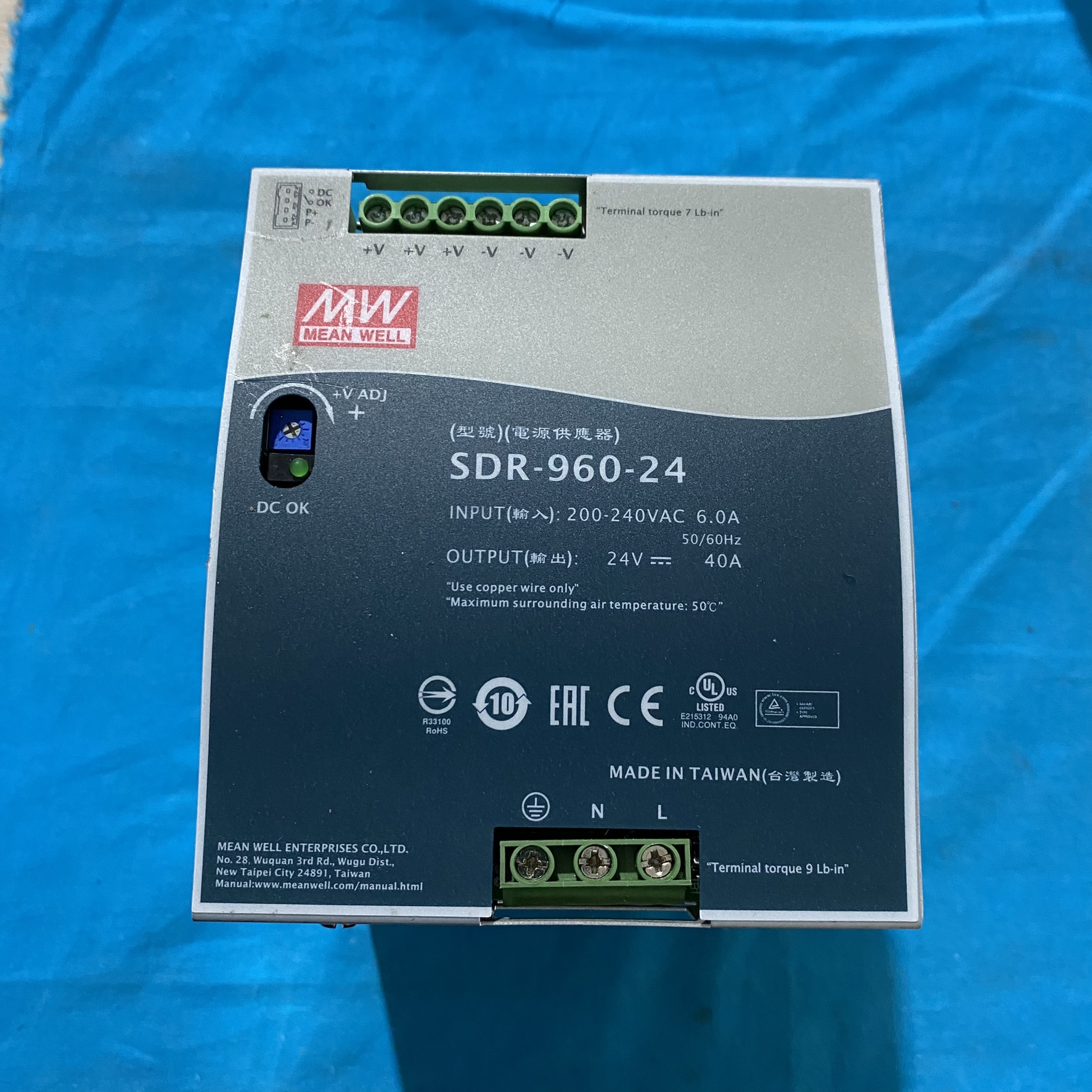

• 机械设计：金属外壳，尺寸 125.5×125.2×100mm，支持 TS35/7.5 或 TS35/15 DIN 导轨安装，可垂直或水平安装（建议垂直安装以利散热）。

• 环境适应性：工作温度 - 30~+70℃（降额使用：50℃以上每升高 1℃降额 1.5%），湿度 10-90% RH（无凝露），IP20 防护等级。

二、典型应用场景

1. 工业自动化系统

• 大型 PLC 与分布式 I/O：为西门子 S7-1500、罗克韦尔 ControlLogix 等 PLC 提供稳定 24V 电源，支持多模块并联（需外部二极管隔离）以扩展容量至 3840W。

• 伺服驱动系统：为安川 Σ-7、台达 ASDA-A3 等伺服驱动器供电，支持动态负载波动（如机器人关节的瞬时电流峰值）。

2. 智能制造与机器人

• AGV 导航系统：为新松 AGV、极智嘉 AMR 的控制系统、电机驱动器及传感器供电，宽温设计适应仓储环境的温度变化。

• 协作机器人：为 Universal Robots UR10、库卡 LBR iiwa 等协作机器人提供动力电源，支持多轴同步控制的高动态响应需求。

3. 能源与基础设施

• 通信基站后备电源：与 UPS 系统配合，为华为 5G 基站的 BBU、RRU 设备提供冗余供电，确保通信连续性。

• 光伏逆变器控制：为阳光电源 SG 系列逆变器的监控模块供电，支持 - 30℃低温启动。

三、安装与调试流程

1. 硬件部署

• 导轨安装：

• 垂直安装时，模块底部需预留 30mm 散热空间；水平安装时，侧面需预留 50mm 间隙，避免相邻设备遮挡进风口。

• 使用 M3 螺丝固定（扭矩 0.5-0.8N・m），确保模块与导轨紧密贴合，防止振动松脱。

• 接线规范：

• 24V 输出端子（TB2）支持 4mm² 导线，建议使用双绞屏蔽线（截面积≥1.0mm²），长度≤50 米以减少压降。

• 并联使用时，需在每台电源输出端串联二极管（如 1N5404），防止反向电流。

• 180-264V AC 输入：L/N 线建议使用 1.5mm² 多股铜线，黄绿双色线接 FG（保护地），线长≤30 米。

• 255-370V DC 输入：注意极性（+ 接 L，- 接 N），避免反接损坏模块。

• 输入接线：

• 输出接线：

•

2. 功能测试

• 上电前检查：

1. 确认输入电压与模块标签一致，输出端子无短路或松动。

2. 使用万用表测量输入阻抗（应≥100kΩ），输出阻抗（应≤0.1Ω）。

• 上电验证：

• 短路测试：用导线短接输出端子，模块应立即关断输出，LED 熄灭；移除短路后自动恢复。

• 过载测试：逐步增加负载至 60A（150% 额定电流），模块应进入恒流模式，输出电压下降至约 20V。

• 电压调节：

• 保护功能测试：

1. 输入 230V AC，测量输出电压应为 24V±0.5V；调节电位器（V ADJ），电压应在 24-28V 范围内线性变化

2. 加载 40A 负载，电压波动应≤±1%（如 24V→23.76-24.24V）。

四、选型与替代方案

1. 同系列型号对比

• SDR-960-48：输出 48V/20A，适合需要更高电压的设备（如工业相机、高压传感器），尺寸与 SDR-960-24 相同。

• SDR-480-24：480W 功率，输出 24V/20A，体积更小（90×125×100mm），适合中小型控制系统。

2. 升级建议

• 高可靠性场景：若需冗余供电，可选择SDR-960-24CAN（内置 UPS 功能，支持电池后备及 CAN 总线监控），但成本增加 30%。

• 宽温环境：选择SDR-960-24-G3（-40~+70℃工作温度），适合冶金、冷库等极端环境。

3. 经济型替代

• NDR-960-24：明纬 NDR 系列型号，输出 24V/40A，尺寸 63×113×125mm，成本低约 15%，但防护等级为 IP20（与 SDR 相同）。

五、注意事项与故障处理

1. 环境与维护

• 散热管理：模块表面温度在满载时可达 60℃，建议环境温度≤40℃，避免安装在热源（如变频器）附近。

• 定期维护：每 6 个月清理散热孔灰尘，检查端子紧固度（推荐扭矩 0.8N・m），防止振动导致接触不良。

2. 常见故障排查

• 空载电压偏高（如 28V）：可能电位器被误调，重新校准至 24V。

• 带载电压偏低（如 20V）：检查负载是否超过 40A，或输出线缆是否过长导致压降。

• 无输出：

• 输出电压异常：

• 过热报警：

1. 检查环境温度是否超过 50℃，若超过需降额使用或加强散热。

2. 确认模块安装方向是否正确（垂直安装利于对流），周围是否有遮挡物

3. 检查输入熔断器（F1，6A）是否熔断，更换同规格熔断器。

4. 测量输入电压是否在 180-264V 范围内，若低于 180V 可能触发欠压保护。

六、市场支持与采购

• 官方资源：MEAN WELL 官网提供 SDR-960-24 用户手册、3D 模型及 EPLAN 宏文件，技术支持邮箱：tech@meanwell.com。

• 采购渠道：授权代理商（如深圳新力泰、河南澳达）提供现货，批量采购（≥10 台）可享 10-15% 折扣，支持含税发票及上门调试。

• 培训服务：明纬在深圳、苏州的培训中心定期开设 “工业电源应用” 课程，涵盖 SDR 系列的选型、安装与故障诊断。
