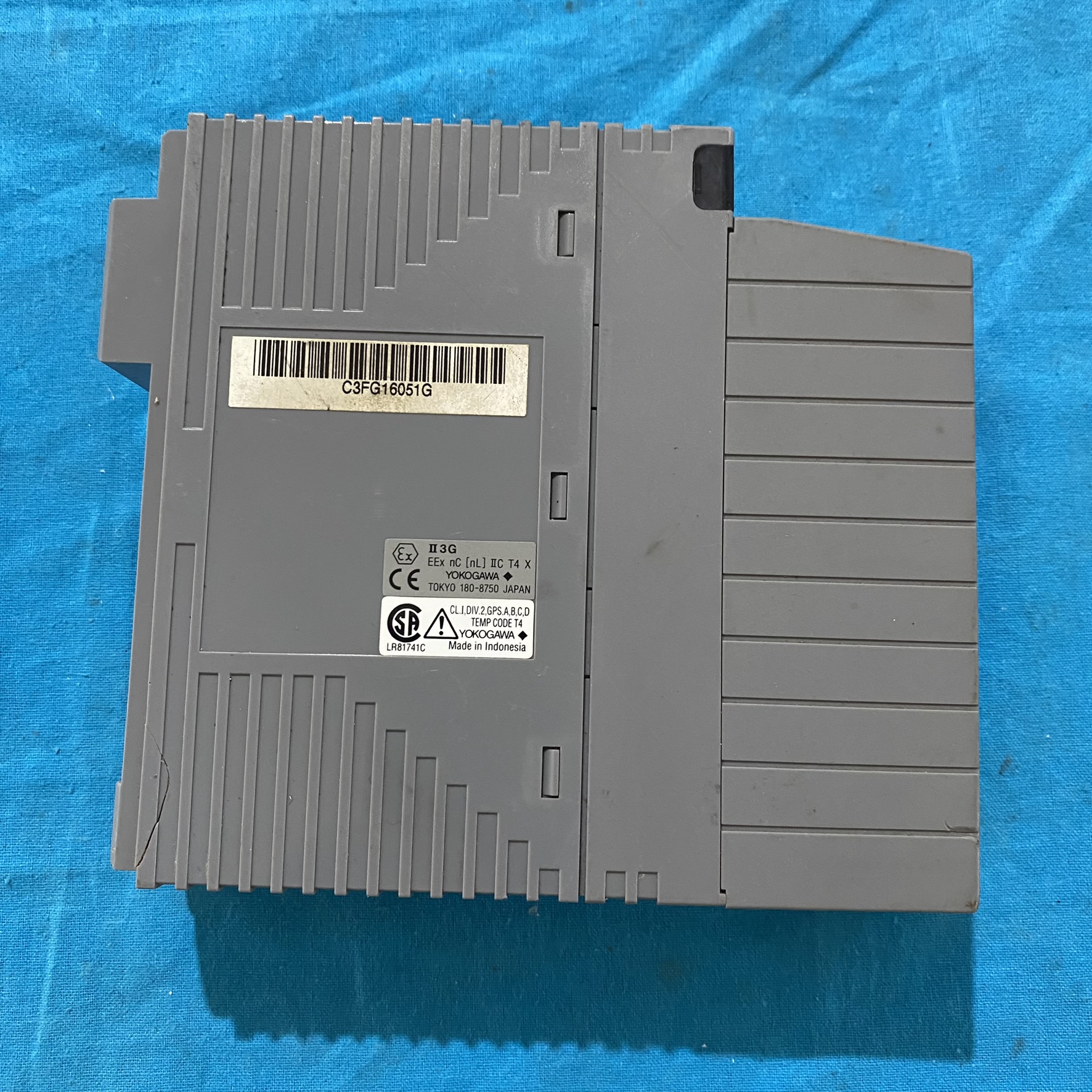

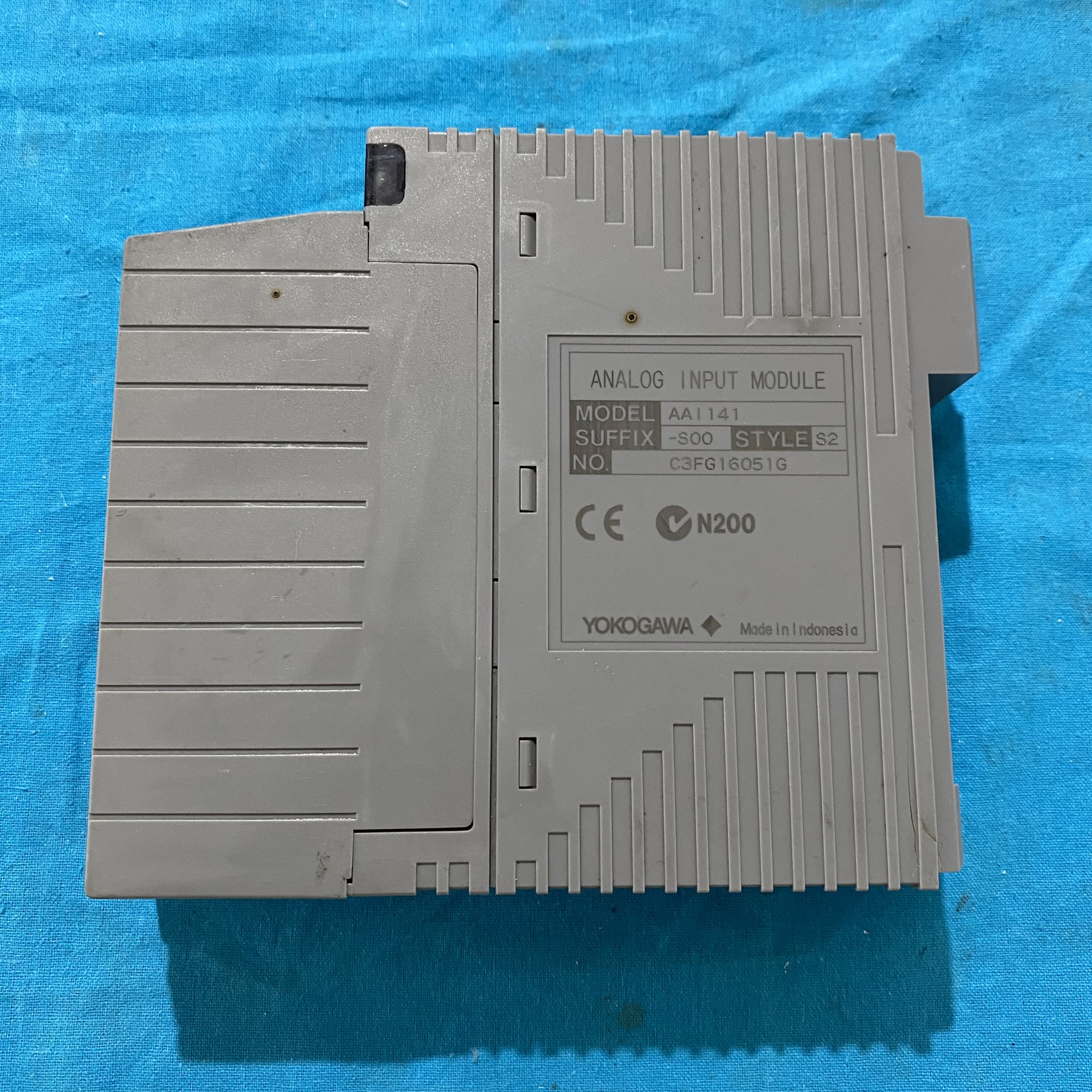

一、核心技术规格

1. 信号采集能力

• 输入类型：支持 4-20mA DC 电流信号或 1-5V DC 电压信号，单通道可独立配置（电流 / 电压模式通过软件切换），兼容主流工业变送器（如压力、温度、液位传感器）。

• 精度与分辨率：16 位 A/D 转换，典型精度 ±0.05% FS（满量程），线性度≤±0.01% FS，确保关键参数（如反应釜压力）的测量误差≤0.1%。

• 采样速率：单通道最高采样率 10Hz，支持通道间同步采样（误差≤1ms），满足动态过程监测需求（如泵类设备的流量波动）。

2. 隔离与抗干扰设计

• 隔离特性：通道间及现场侧与系统侧电气隔离（隔离电压 500V AC/1 分钟），抗共模干扰能力≥100V（50/60Hz），有效抑制变频器、电机等设备的电磁干扰。

• 保护功能：每个通道内置过压保护（±30V DC）和反极性保护，误接线时可自动限流（≤10mA），避免模块损坏。

3. 硬件与接口参数

• 环境适应性：工作温度 0-50℃，湿度 10-90% RH（无凝露），IP20 防护等级，需安装于控制柜内（建议环境温度≤40℃以保证长期稳定性）。

• 供电与功耗：24V DC 供电（±10%），功耗≤4.5W（满负载时），支持冗余电源输入（需外部二极管隔离）。

• 通信与扩展：集成 ESB 总线接口，与 CENTUM VP/DCS 系统通信速率 12.5Mbps，数据更新周期可配置（最小 50ms）；支持 HART 协议（需搭配 EB401 总线模块），可读取智能变送器的诊断信息（如膜片老化预警）。

二、典型应用场景

1. 复杂工业过程监测

• 化工聚合反应：同时采集 16 路反应釜温度（通过 PT100 变送器转换为 4-20mA）和压力信号，结合 DCS 系统的 PID 算法调节冷却水流量，控制反应温度波动≤±0.5℃。

• 炼油厂蒸馏塔：采集塔顶 / 塔底压力、回流流量等 16 路信号，通过 HART 协议获取变送器的量程偏移量，提前校准以保证分馏精度。

2. 电力与能源系统

• 火力发电机组：监测锅炉过热蒸汽温度、给水压力、炉膛负压等参数，隔离设计避免发电机强电磁干扰导致的信号失真，确保机组稳定运行。

• 光伏电站：采集汇流箱电流、逆变器输出电压等 16 路信号，通过 DCS 系统实现最大功率点跟踪（MPPT）控制，提升发电效率。

3. 环保与水处理

• 污水处理厂：同时接入 pH 值、溶解氧、浊度等 16 路水质传感器信号，隔离设计防止不同传感器间的地电位差干扰，确保水质监测精度（如 pH 值测量误差≤±0.1）。

三、安装与调试流程

1. 硬件部署

• 安装固定：

• 垂直安装于 35mm DIN 导轨，模块间预留 20mm 散热间隙（满负载时模块表面温度可能达 60℃），两侧用 M3 螺丝固定（推荐扭矩 0.5N・m）。

• 若配置冗余模块，主备模块需对称安装，缩短总线布线长度以减少延迟差异。

• 接线规范：

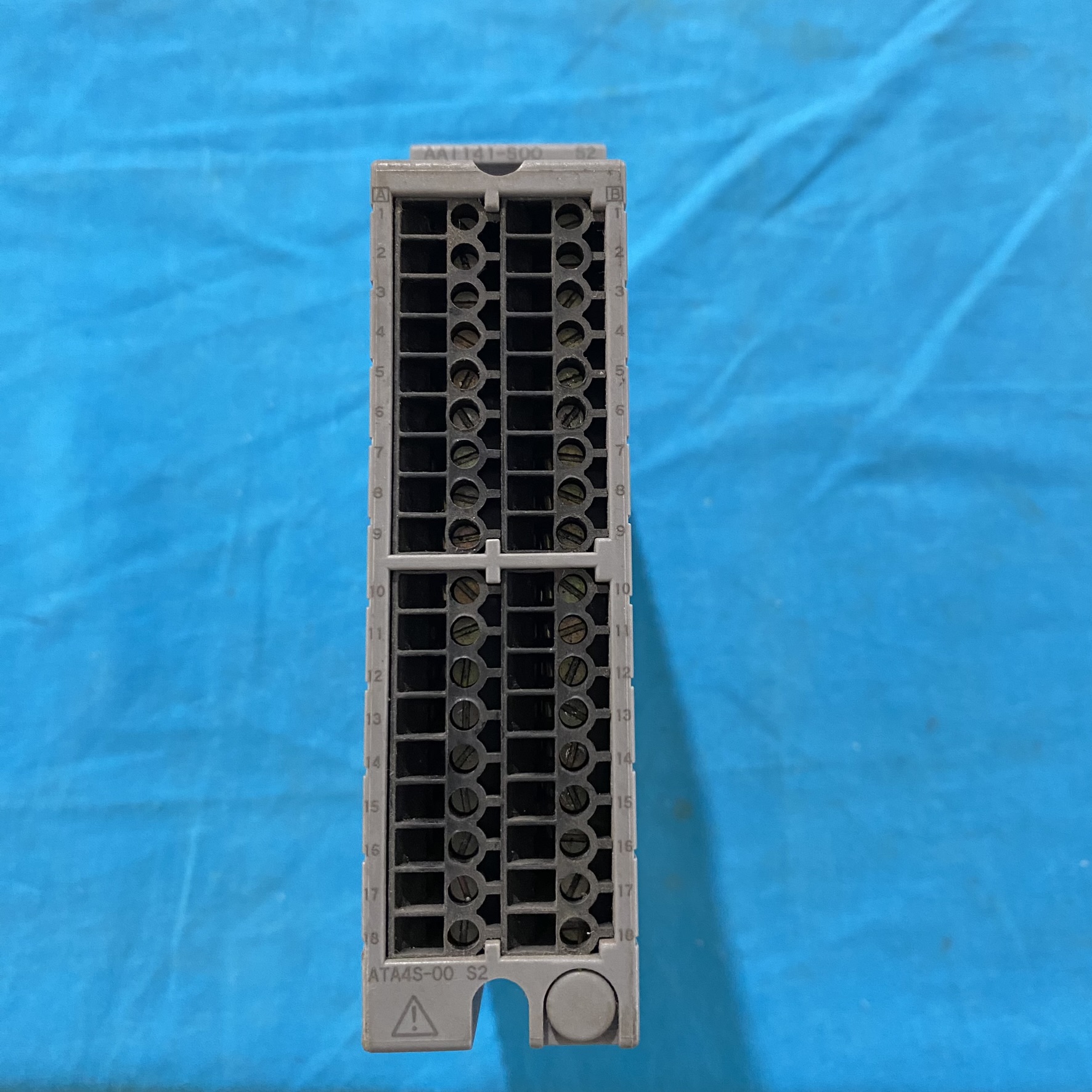

• 直接连接 “±” 端子，信号线需使用双绞屏蔽线（截面积≥0.5mm²），长度≤15 米（防止压降），屏蔽层接系统地。

• 2 线制变送器：信号正极接模块 “+” 端子，负极接 “-” 端子，公共端（COM）接系统地（单端接地，避免环路）。

• 4 线制变送器：电源与信号分离，信号线接 “±” 端子，电源由外部 24V DC 供电（需与模块共地）。

• 电流信号（4-20mA）：

• 电压信号（1-5V）：

• HART 通信：通过 EB401 模块的 HART 接口并联至信号线上，总线末端需接入 250Ω 终端电阻（仅单节点安装）。

2. 软件配置与验证

• 系统组态：

1. 在 CENTUM VP 工程工具（ENGINEER）中添加 AAI141-SOO 模块，配置通道参数（信号类型、量程、滤波时间（0-1000ms 可调））。

2. 关联控制回路：将模块输入通道与 DCS 的 AI 点绑定，设置报警阈值（如 “高报”“低报”）及连锁逻辑（如超温触发冷却系统）。

• 功能测试：

• 精度验证：

• 隔离测试：在相邻通道间施加 500V AC 电压 1 分钟，信号采集应无异常（偏差≤0.1% FS）。

• HART 通信：使用 YOKOGAWA DTM 工具读取变送器的 “设备状态字”，确认无故障代码（如 “传感器故障”）。

1. 输入 4mA（0%）和 20mA（100%）标准信号，通过 DCS 监控界面读取值，误差应≤±0.05% FS。

2. 输入 12mA（50%）信号，验证线性度（偏离理论值≤±0.01%）。

3.

四、选型与替代方案

1. 同系列型号对比

• AAI135-SOO：8 通道隔离型，精度 ±0.05% FS，适合通道数少但需更高采样率（20Hz）的场景（如动态压力监测）。

• AAV141-SOO：16 通道非隔离型，成本低约 20%，适合干扰小的环境（如实验室设备），但抗干扰能力弱于 AAI141-SOO。

• AAI141-H00：内置 HART 接口（无需 EB401 模块），适合需直接与智能变送器通信的场景，成本高约 15%。

2. 升级建议

• 若需宽温环境（-20 至 70℃），可选AAI141-S53（G3 选项），适合冶金、冷库等极端温度场景。

• 若需更高精度（±0.02% FS），可升级至AAI543-S00（24 位 A/D 转换），但通道数减为 8 路。

五、注意事项与故障处理

1. 安装与维护

• 信号线需与动力电缆（如电机线、变频器线）分离敷设（间距≥50cm），交叉时需垂直交叉以减少电磁耦合。

• 每 6 个月用专用工具清理模块散热孔灰尘，检查端子紧固度（防止振动导致接触不良）。

2. 常见故障排查

• 信号漂移：

• 通道故障：

• HART 通信中断：

1. 检查 EB401 模块固件版本（需≥V2.0），升级固件后重新组态。

2. 测量 HART 信号电压（正常为 1-5V AC），若为 0，可能是总线断线或终端电阻缺失。

3. 更换故障通道对应的变送器，若仍异常，检查模块内部保险丝（需返厂维修）。

4. 确认是否因过压导致通道保护（断开信号后静置 30 分钟，重新上电测试）。

5. 检查环境温度是否超出 0-50℃范围，高温可能导致零点漂移（每℃漂移≤0.001% FS）。

6. 重新校准模块（使用横河 CA700 校准仪），或启用软件温度补偿功能。

六、市场支持与采购

• 官方资源：横河电机（中国）官网提供 AAI141-SOO 用户手册、EPLAN 宏文件及校准指南，技术支持热线 400-820-5835。

• 采购渠道：授权代理商（如上海自动化仪表一厂、北京康吉森自动化）提供现货，批量采购可享 10-25% 折扣，支持上门调试服务。

• 培训服务：横河在上海、广州的培训中心定期开设 “CENTUM I/O 模块应用” 课程，涵盖 AAI141-SOO 的组态、校准与故障诊断
