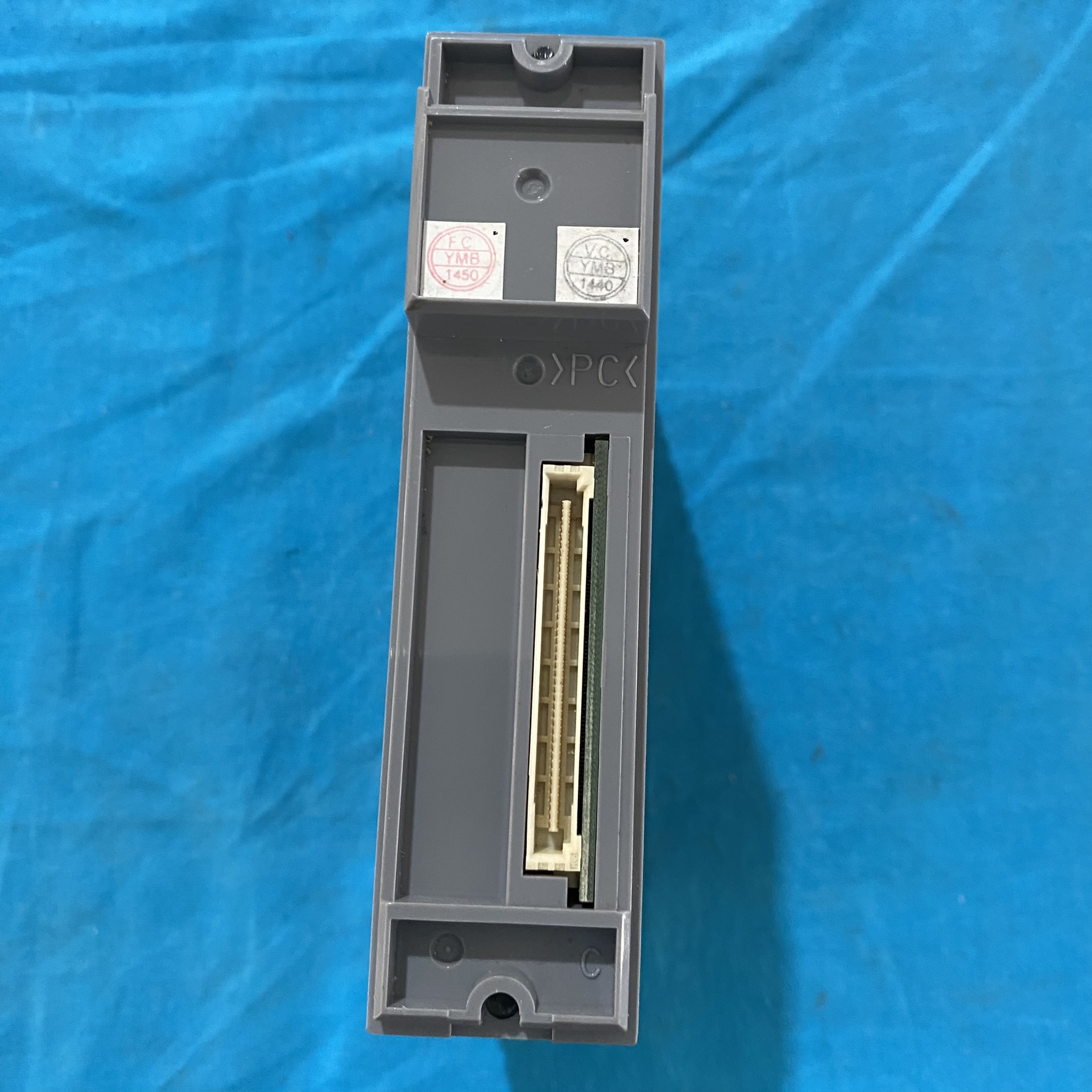

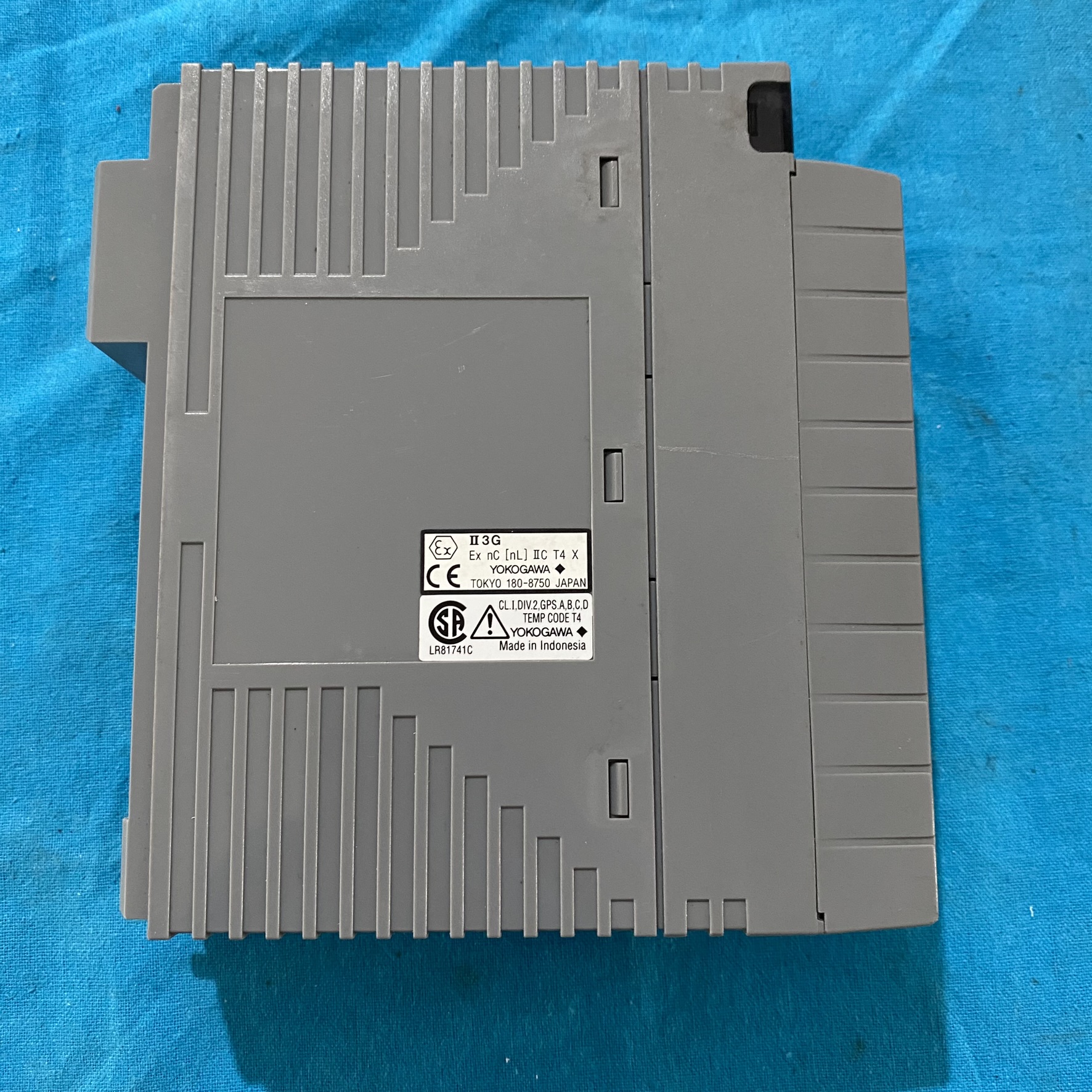

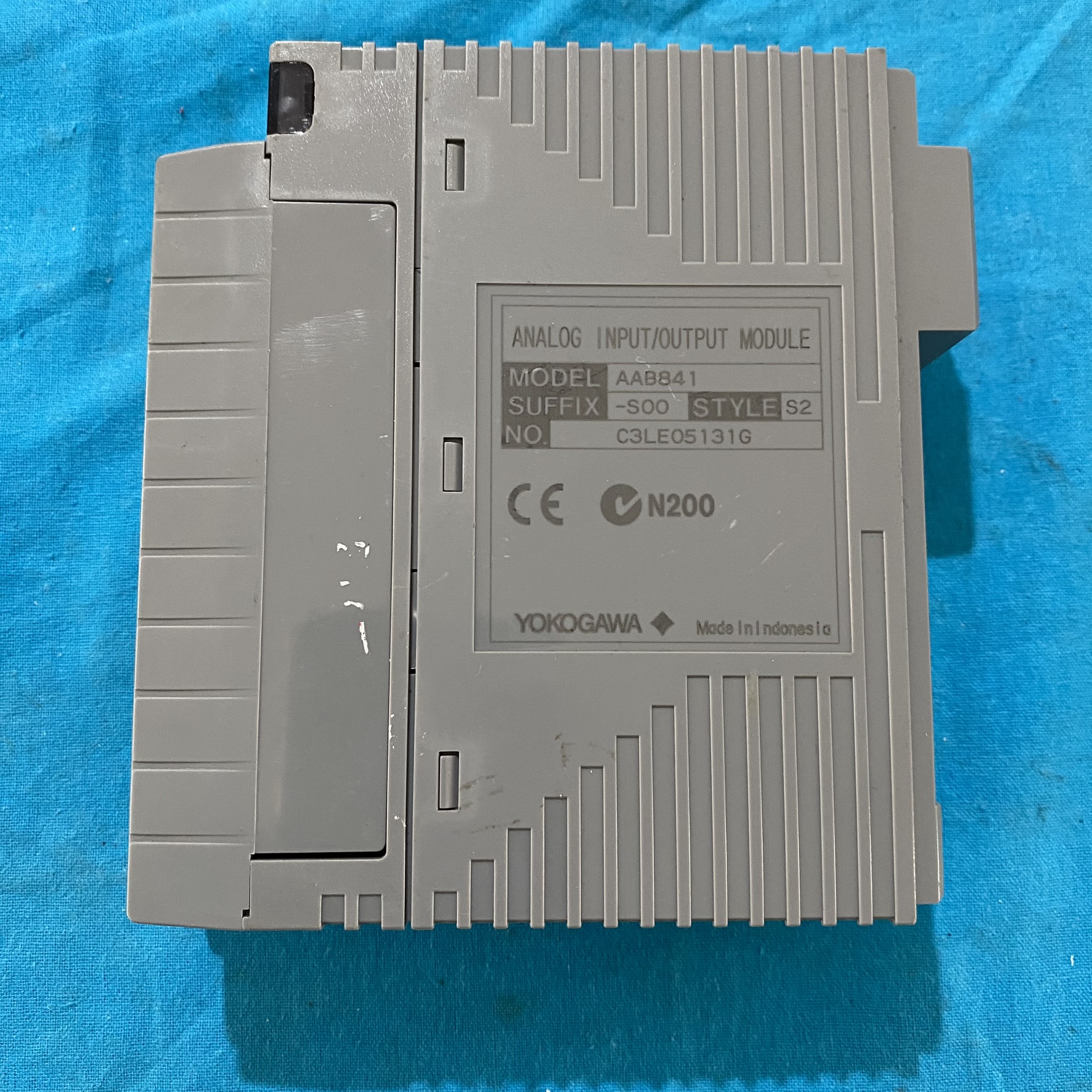

一、核心技术规格

1. 输出能力与精度

• 信号类型：支持 4-20mA 电流输出（默认）或 0-10V 电压输出（通过软件配置），单通道独立隔离，可驱动调节阀、变频器等执行器。

• 精度与分辨率：16 位 D/A 转换，输出精度 ±0.05% FS（典型值），线性度≤±0.01% FS，确保控制信号的稳定性（如阀门开度调节误差≤0.1%）。

• 负载能力：电流输出最大负载 600Ω，电压输出最小负载 10kΩ，兼容主流工业变送器和执行器。

2. 硬件设计与可靠性

• 隔离性能：通道间及现场侧与系统侧隔离电压 500V AC（1 分钟），抗共模干扰能力≥100V（50/60Hz），适合复杂工业电磁环境。

• 环境适应性：工作温度 0-50℃，湿度 10-90% RH（无凝露），IP20 防护等级，需安装于控制柜内。

• 冗余支持：通过 ESB 总线支持双冗余配置，配合 AFV30/AFV40 现场控制单元，实现系统无扰切换（切换时间≤10ms）。

3. 通信与接口

• 总线兼容：集成 ESB 总线接口，支持与 CENTUM CS 3000/VP 系统通信，数据更新周期可配置（最小 100ms）。

• HART 功能：需搭配 EB401 总线接口模块（固件≥V2.0），支持 HART 协议双向通信，可远程配置智能执行器参数。

• 接线方式：采用压力钳端子（K4A00 选项）或 KS 电缆直接连接，端子间距 5.08mm，便于快速接线与维护。

二、典型应用场景

1. 过程控制执行系统

• 化工反应过程：输出 4-20mA 信号控制气动调节阀开度，精确调节反应釜的进料量、温度或压力，配合 PID 算法实现闭环控制（如聚合反应温度控制精度 ±0.5℃）。

• 油气管道输送：驱动电动球阀调节流量，通过 HART 协议实时读取阀门定位器的反馈信号（如阀位百分比、故障代码），确保输送压力稳定。

2. 能源与动力系统

• 火力发电：控制锅炉给水调节阀、引风机挡板，通过模拟量输出信号调节蒸汽流量和炉膛负压，满足发电机组负荷变化需求。

• 水处理：输出 0-10V 信号控制加药泵转速，根据 pH 值传感器反馈动态调整药剂投加量，确保出水水质达标。

3. 智能制造集成

• 柔性生产线：通过模拟量信号控制伺服驱动器速度，实现传送带、机械臂的无级调速，配合 PLC 逻辑实现多设备协同。

• 环保监测设备：驱动采样泵的流量调节阀，根据污染物浓度实时调整采样频率，满足在线监测的精度要求。

三、安装与调试流程

1. 硬件部署

• 安装固定：

• 垂直安装于 35mm DIN 导轨，模块间预留 15mm 散热间隙，两侧用卡扣固定（推荐扭矩 0.5N・m）。

• 若配置冗余模块，需确保主备模块安装位置对称，减少布线长度差异导致的延迟。

• 接线规范：

• 电流输出：执行器信号输入端接模块 OUT + 与 OUT - 端子，屏蔽层单端接地（接系统地排）。

• 电压输出：短接模块内部 I/V 跳线（需断电操作），信号线接 OUT± 端子，避免线缆长度超过 5 米（防止压降）。

• 电源连接：24V DC 正极接端子 L+，负极接 M，建议串联 1A 慢熔保险丝（如 T1A/250V）。

• 信号输出：

• HART 通信：通过 EB401 模块的 HART 接口并联至信号线上，终端电阻（250Ω）仅在总线末端接入。

2. 软件配置与验证

• 系统组态：

1. 在 CENTUM VP 工程工具（如 ENGINEER）中添加 AAB841-SOO 模块，配置通道参数（信号类型、量程、阻尼系数）。

2. 关联控制回路：将模块输出通道与 PID 控制器的 OUT 端绑定，设置输出上下限（如 4mA 对应 0%，20mA 对应 100%）。

• 功能测试：

• 输出精度验证：

• HART 通信测试：
  使用 YOKOGAWA DTM 工具读取执行器的诊断信息（如 “阀位卡阻” 报警），并远程修改输出量程，验证双向通信功能。

1. 发送 50% 输出指令（12mA），用高精度万用表测量实际输出，误差应≤±0.05mA。

2. 模拟负载变化（接入 250Ω/500Ω 电阻），验证输出电流稳定性（波动≤±0.02mA）。

3.

四、选型与替代方案

1. 同系列型号差异

• AAB841-H00：内置 HART 接口，无需 EB401 模块，适合小规模智能执行器控制（成本比 AAB841-SOO 高约 15%）。

• AAB843-S00：16 通道非隔离模块，输出精度 ±0.1% FS，适合干扰小、低成本的场景（如实验室设备）。

2. 升级型号推荐

• AAB841-S53：支持 - 20 至 70℃宽温工作，适合冶金、冷库等极端温度环境，防护等级提升至 IP40（需配合专用外壳）。

• AAB841-S00/K4A00：带压力钳端子，支持快速插拔接线，缩短维护时间（推荐用于频繁检修的生产线）。

3. 兼容性说明

• 可直接替换 CENTUM CS 1000 系统的旧款模块（如 AAB811），组态数据兼容，无需修改控制逻辑。

• 与横河 EJA 系列变送器、AVP100 阀门定位器配合使用时，可实现全数字化信号传输，提升控制精度。

五、注意事项与故障处理

1. 安装与维护

• 输出信号线需与动力电缆（如电机线）分离敷设（间距≥30cm），避免电磁干扰导致信号波动。

• 每季度检查端子紧固度，用专用工具清理模块散热孔灰尘（防止温度过高导致输出漂移）。

2. 常见故障排查

• 输出信号异常：

• HART 通信失败：

1. 确认 EB401 模块供电正常，总线终端电阻是否正确接入（仅需在最远节点安装）。

2. 使用 HART 调试仪测试信号线上的通信电压（正常范围 1-5V AC），排除线缆断线或短路。

3. 检查负载阻抗是否超出额定值（如电流输出时＞600Ω），更换低阻抗执行器或增加信号放大器。

4. 若信号跳变，启用模块硬件滤波（配置 50-200ms 滤波时间），或检查接地是否可靠。

3. 安全合规

• 用于防爆区域时，需搭配横河安全栅（如 ML1102），并通过 ATEX/IECEx 认证（证书编号可向厂家索取）。

• 建议定期（每年）进行计量校准，使用横河专用校准工具（如 CA700），确保输出精度符合工艺要求。

六、中国市场支持与采购

• 官方资源：横河电机（中国）官网提供 AAB841-SOO 用户手册、EPLAN 宏文件及组态案例下载，技术支持热线 400-820-5835。

• 采购渠道：授权代理商（如上海自动化仪表股份有限公司、深圳中电华联）提供现货，批量订单可享受 10-20% 折扣，支持全国物流配送。

• 培训服务：横河电机在上海、北京等地设有培训中心，定期举办 “CENTUM 模块组态与维护” 课程，涵盖 AAB841-SOO 的调试实战
