一、核心技术参数与功能特性

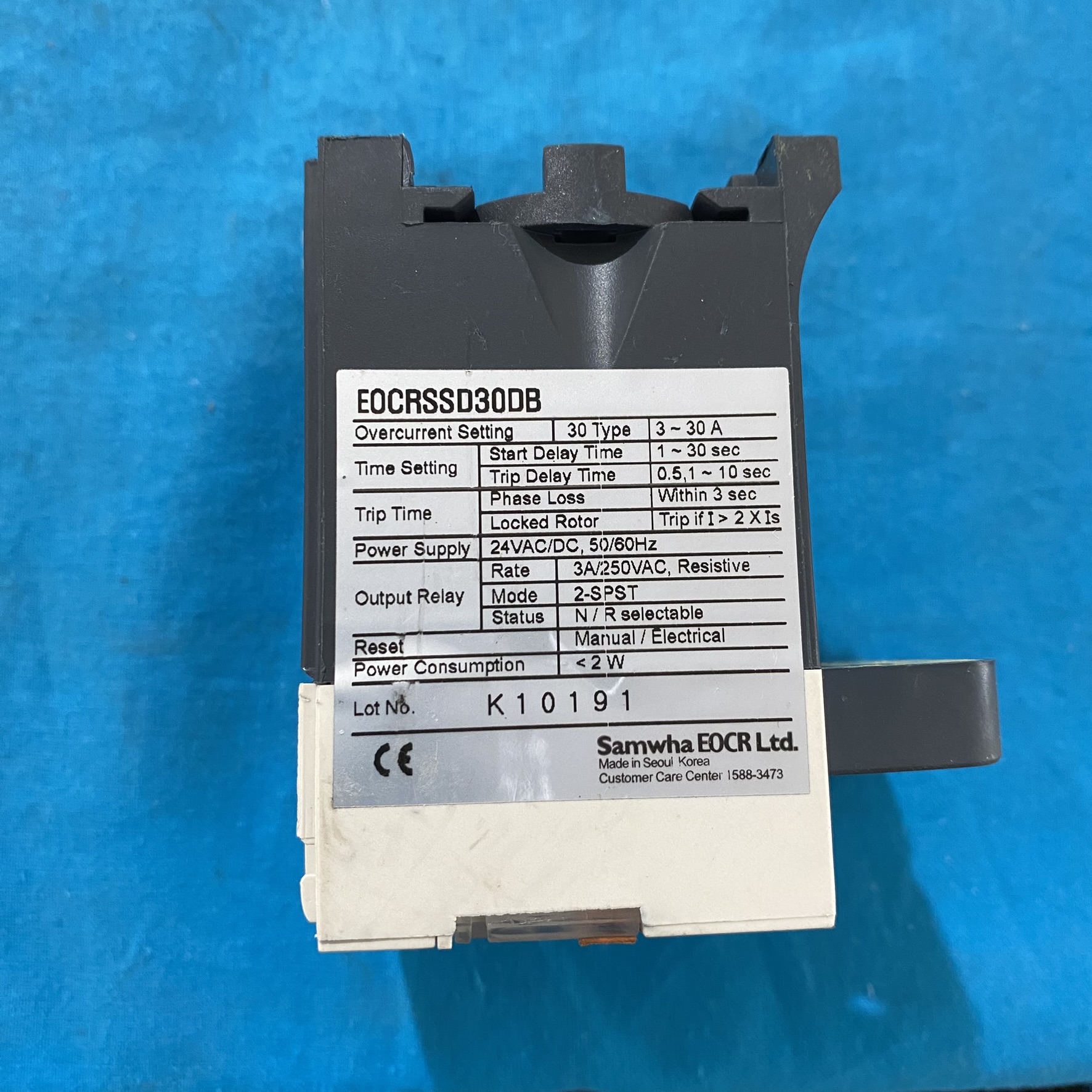

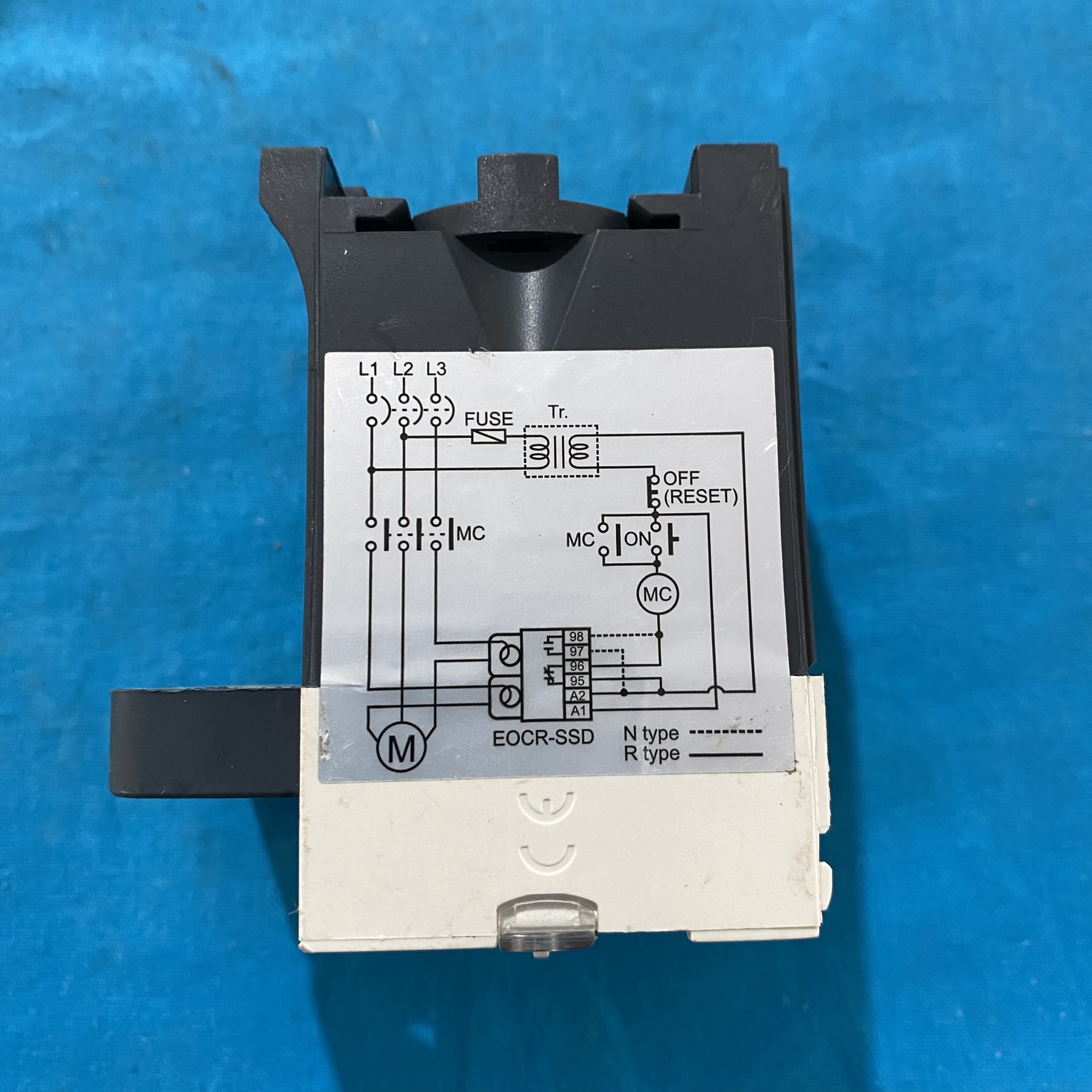

1. 硬件规格与保护功能

• 继电器输出：2 组 SPST 触点（3A/250VAC），支持故障信号隔离传输，可直接驱动接触器或 PLC 输入模块。

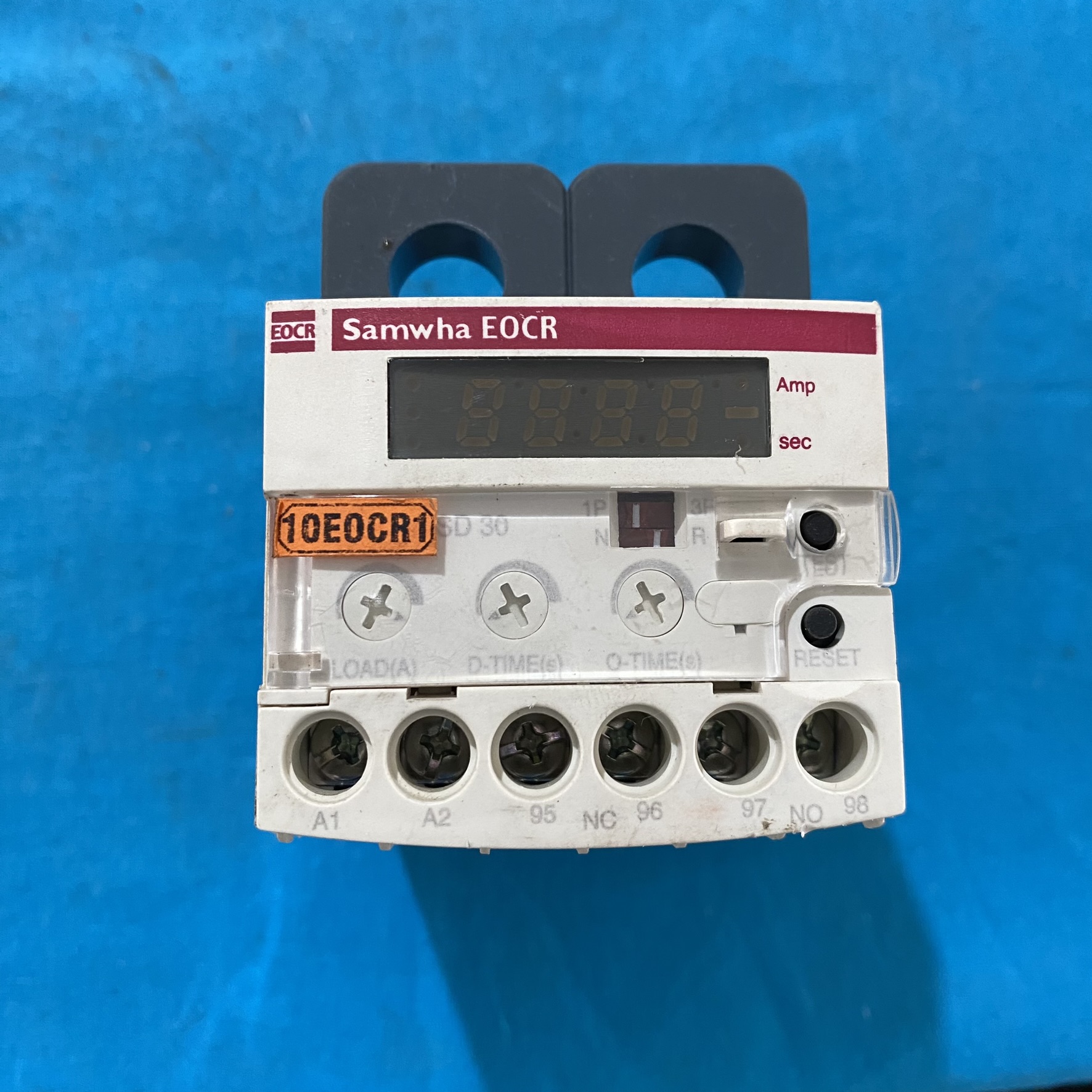

• 状态指示：通过 7 段 LED 显示实时电流值、故障代码及设定参数，支持手动 / 电动复位。

• 基础保护：过电流（OC）、缺相（PL）、堵转（LC）、电流不平衡（Ub），响应时间≤0.5 秒。

• 智能功能：启动延时（D-Time，1~30 秒可调）、热记忆功能（防止频繁启停过热）、故障类型 LED 实时显示（如 “P082” 表示 S 相缺相）。

• 电流范围：直接检测范围 3.0~30A，适配中小型电机（如泵、风机、传送带电机），可通过外接 CT 扩展至更高电流等级（如 200A）。

• 电源兼容性：控制电源 24~240VAC/DC（宽幅输入），适配全球电网，功耗≤6VA。

• 保护机制：

• 输出接口：

2. 配置灵活性与环境适应性

• 负载类型：通过 DIP 开关选择单相（1P）或三相（3P）负载模式，适配不同电机类型。

• 失效安全模式：支持 N 型（失电保护）和 R 型（非失电保护），满足不同安全等级需求。

• DIP 开关设置：

• 防护等级：IP20（面板），防尘防滴，适合控制柜内安装；工作温度 - 20~60℃，抗振动（10-500Hz，10g 加速度）。

3. 通信协议与编程接口

• Modbus RTU：通过 RS485 接口实现与贝加莱 PLC 的通信，默认参数：从站地址 1、波特率 9600bps、偶校验、1 位停止位。支持读取实时电流、故障代码及写入控制指令。

• 本地编程：通过面板按键或 USB 接口（需专用软件）进行参数配置，支持 PID 参数自整定、加减速时间设置等高级功能。

二、典型应用场景

1. 制造业电机保护

• 食品加工设备：监测烘焙烤箱风扇电机运行状态，当检测到欠电流（UC）时，立即切断加热电源并联动冷却系统，防止设备过热损坏。

• 汽车生产线：为输送线电机提供过流保护，当检测到电流异常（如皮带卡阻）时，0.2 秒内切断电源并触发贝加莱 PLC 报警，避免设备损坏。

2. 过程自动化控制

• 化工反应釜：通过电流不平衡检测（Ub）识别搅拌电机轴承故障，结合贝加莱 PLC 的 PID 算法动态调整电机功率，延长设备寿命。

• 水处理泵站：与贝加莱 X20 系列 PLC 配合，实现多台水泵电机的冗余控制，当某台电机故障时自动切换至备用泵。

3. 能源与基础设施

• 光伏逆变器散热系统：控制散热风扇电机，当检测到 IGBT 模块温度过高时，通过 Modbus 指令将风扇转速提升至 100%，并记录事件日志至贝加莱 PLC。

• 智能仓储 AGV 系统：监测 AGV 驱动电机电流，当检测到卡阻导致电流突增时，PLC 触发急停指令并输出信号至声光报警器。

三、与贝加莱 PLC 的集成方案

1. 硬件连接与协议配置

• RS485 连接：使用 SCM-US48I 转换器将 EOCRSSD30DB 的 RS485 接口与贝加莱 X20CM9400 通信模块连接，线缆采用双绞屏蔽线，终端电阻 120Ω（最远节点接入）。

• 电源隔离：EOCRSSD30DB 的 24V DC 供电与贝加莱 PLC 的 24V 电源需通过隔离模块（如 WAGO 787-600）连接，防止地电位干扰。

• 通信链路：

• 信号匹配：若贝加莱 PLC 的数字量输出为 PNP 类型，需通过继电器模块（如贝加莱 X20RL9324）进行信号转换，确保与 EOCRSSD30DB 的 NPN 输入兼容。

2. 软件配置与数据映射

• Modbus 寄存器映射（参考标准 Modbus 协议）：

  功能	寄存器地址	数据类型	说明
  三相电流（A）	30001~30003	REAL	分别对应 R/S/T 相实时电流值
  故障代码	30004	UINT	0 = 正常，非零值对应故障类型
  设定电流值（%）	40001	REAL	电机额定电流的百分比（10%~120%）
  脱扣时间（秒）	40002	REAL	0.2~30 秒（定时限模式）

• 编程示例：

  st

  VAR_INPUT
      Motor_Current_R : REAL; // 读取R相电流（寄存器30001）
      Fault_Code : UINT;      // 读取故障代码（寄存器30004）
  END_VAR

  VAR_OUTPUT
      Set_Current : REAL := 110.0; // 设置电流阈值为额定值的110%
  END_VAR

  // 写入设定值至EOCRSSD30DB
  X20CM9400.WriteSingleRegister(SlaveAddr:=1, Register:=40001, Value:=Set_Current);

  // 故障处理逻辑
  IF Fault_Code <> 0 THEN
      CASE Fault_Code OF
          1: // 过电流
              HMI_Alarm := 'Overcurrent';
          2: // 缺相
              HMI_Alarm := 'Phase loss';
          // 其他故障代码依此类推
      END_CASE;
      Log_Event(HMI_Alarm, DateTime);
  END_IF;





• Automation Studio 设置：

3. 典型集成案例

• 硬件：EOCRSSD30DB 监测仓库空调系统电机电流，贝加莱 X20CP9400 控制器通过 Modbus RTU 读取实时数据。

• 软件：当检测到电流异常（如电机过载）时，PLC 触发急停指令并通过 X20DO1332 模块输出信号至声光报警器，同时记录事件时间戳至 SD 卡。

• 智能仓储温控系统：

•

四、替代方案与升级建议

1. 同系列升级型号

• 优势：支持三相电流独立显示、预报警阈值可调、Modbus 通信速率提升至 19200bps，适合需要精细化监控的场景。

• 兼容性：安装尺寸与 EOCRSSD30DB 相同，可直接替换，协议参数保持一致。

• EOCR-i3DM-WRDUW：

• EOCR-FDM2：分体式设计（显示模块与保护模块分离），适合控制柜空间有限的场景，支持远程参数配置。

2. 贝加莱兼容方案

• 贝加莱 X20AI1331 模拟量输入模块：直接采集电流传感器信号，配合 PLC 逻辑实现基础保护功能，但需额外开发算法，成本较高。

• 贝加莱 ACOPOSmulti 伺服驱动器：支持 EtherCAT 实时通信，集成电机保护功能，适合高精度运动控制场景（如半导体晶圆搬运），但成本较高。

3. 协议扩展与性能提升

• PROFINET 集成：通过 WAGO 750-372 PROFIBUS 耦合器转换协议，将 EOCRSSD30DB 接入贝加莱 PLC 的 PROFINET 网络，通信周期缩短至 1ms 以内。

• 边缘计算：利用贝加莱 PFC200 控制器的 mapp Edge 软件模块，在本地实现数据预处理（如电流波动分析、阈值判断），减少云端数据传输压力。

五、技术文档与采购支持

1. 官方技术资料获取

• 施耐德官网：访问 Schneider Electric 官网，搜索 “EOCRSSD30DB” 下载 PDF 手册，包含接线图、Modbus 寄存器映射表及故障排查指南。

• 贝加莱资源库：登录贝加莱官网 Resource Center，下载《Modbus RTU Integration Guide》及设备描述文件（GSDML）。

2. 沈阳本地化采购渠道

• 沈阳米达机电设备有限公司（铁西区建设东路 72 号）：EOCR 授权代理商，可代购 EOCRSSD30DB 并提供 “保护继电器 + PLC” 成套解决方案（电话：024-2384XXXX）。

• 阿里巴巴平台：搜索 “EOCRSSD30DB”，选择沈阳本地供应商（如沈阳英德尔电子），支持在线询价及技术咨询。

六、安装与维护注意事项

1. 安装规范与抗干扰措施

• RS485 通信线缆需采用双绞屏蔽线，终端电阻 120Ω（最远节点接入），避免信号反射。

• 传感器信号线与电源线需保持至少 100mm 间距，建议采用金属线槽隔离。

• 接线要求：

• 接地处理：模块金属外壳需通过专用接地端子（PE）可靠接地，接地电阻≤4Ω，推荐采用 TN-S 系统实现等电位连接。

2. 参数调试与故障处理

• 使用贝加莱 PLC 的 Protocol Test Tool 模拟 Modbus 通信，验证从站地址、波特率及奇偶校验设置。

• 检查 EOCRSSD30DB 的 “COMM” 指示灯状态，若闪烁表示通信异常，需重新插拔模块或更换通信线缆。

• 通过贝加莱 PLC 远程设置 40001 寄存器为电机额定电流的 110%，并根据机械惯性调整 D-Time（启动延时）至 5 秒。

• 电流阈值整定：

• 通信中断排查：

3. 备件管理与升级建议

• 备件策略：关键流程设备建议采购 EOCR-i3DM-WRDUW 作为备件，其兼容 EOCRSSD30DB 的安装尺寸及协议，可快速替换。

• 固件升级：通过施耐德 EOCR Configurator 软件定期更新模块固件，提升兼容性及抗干扰能力（如修复已知通信漏洞）。
