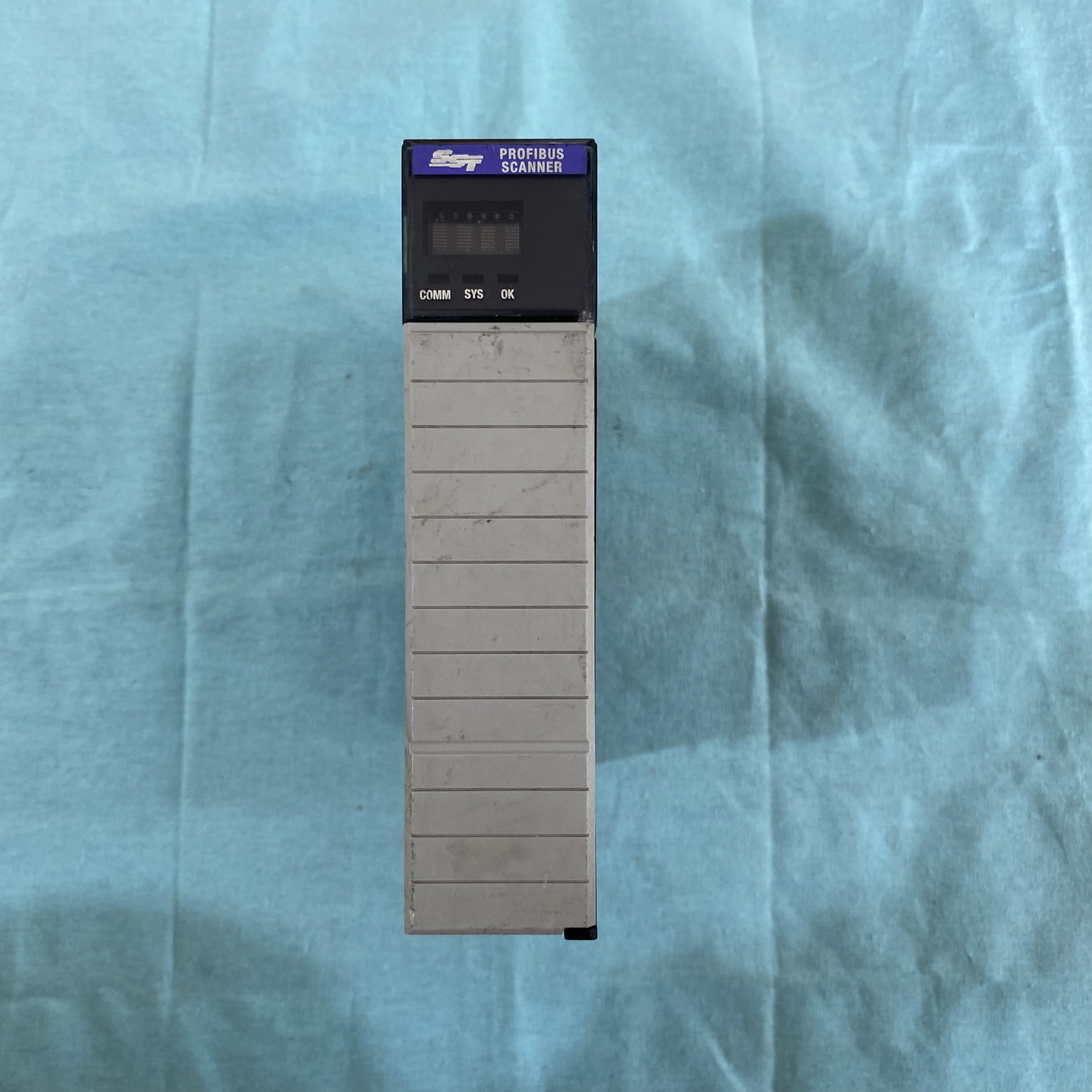

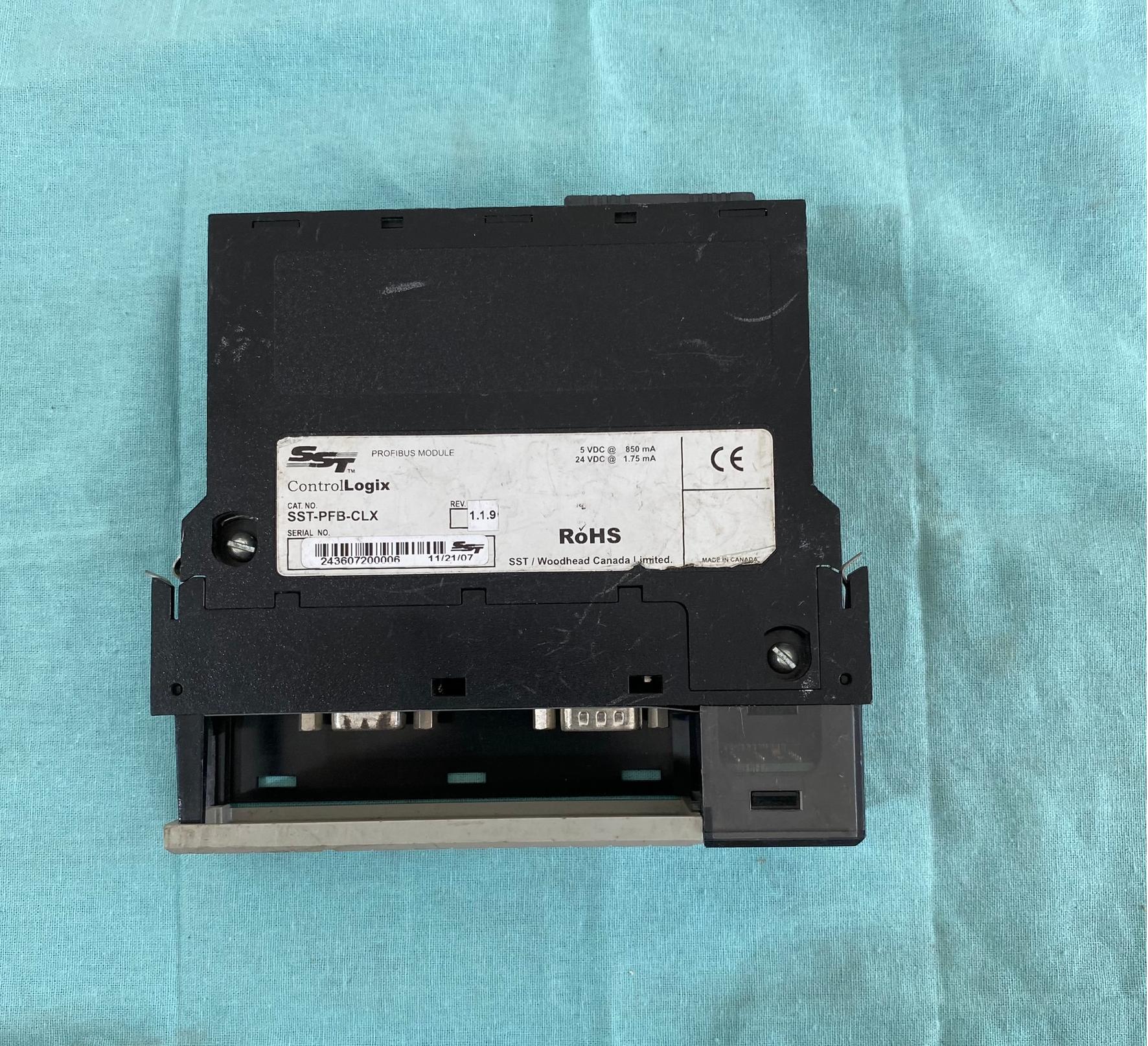

Honeywell  霍尼韦尔 SST-PFB-CLX  扫描仪模块

一、产品定位与功能

1. 核心功能

• 作为 PROFIBUS-DP 主站或从站，实现工业设备与 PLC/DCS 系统的高速数据通信。

• 支持多种通信协议，包括 Ethernet/IP、DeviceNet、Profinet 和 Modbus TCP/IP，兼容复杂工业网络环境。

• 内置 Freescale MCF5272 处理器，具备 8MB 本地 RAM 和 512KB 闪存，可存储配置数据和固件。

2. 应用场景

• 在 Experion HS/HC900 混合控制系统中，连接 DCS 与 PLC，实现分布式控制。

• 远程 I/O 管理，支持多达 122 字输入 / 输出，总数据交换量 244 字。

• 设备状态监测与故障诊断，通过 LCD 显示屏和 LED 指示灯实时反馈运行状态。

• 行业：化工、石油、制药、电力、冶金等对可靠性要求高的领域。

• 典型应用：

二、技术规格与配置

1. 硬件参数

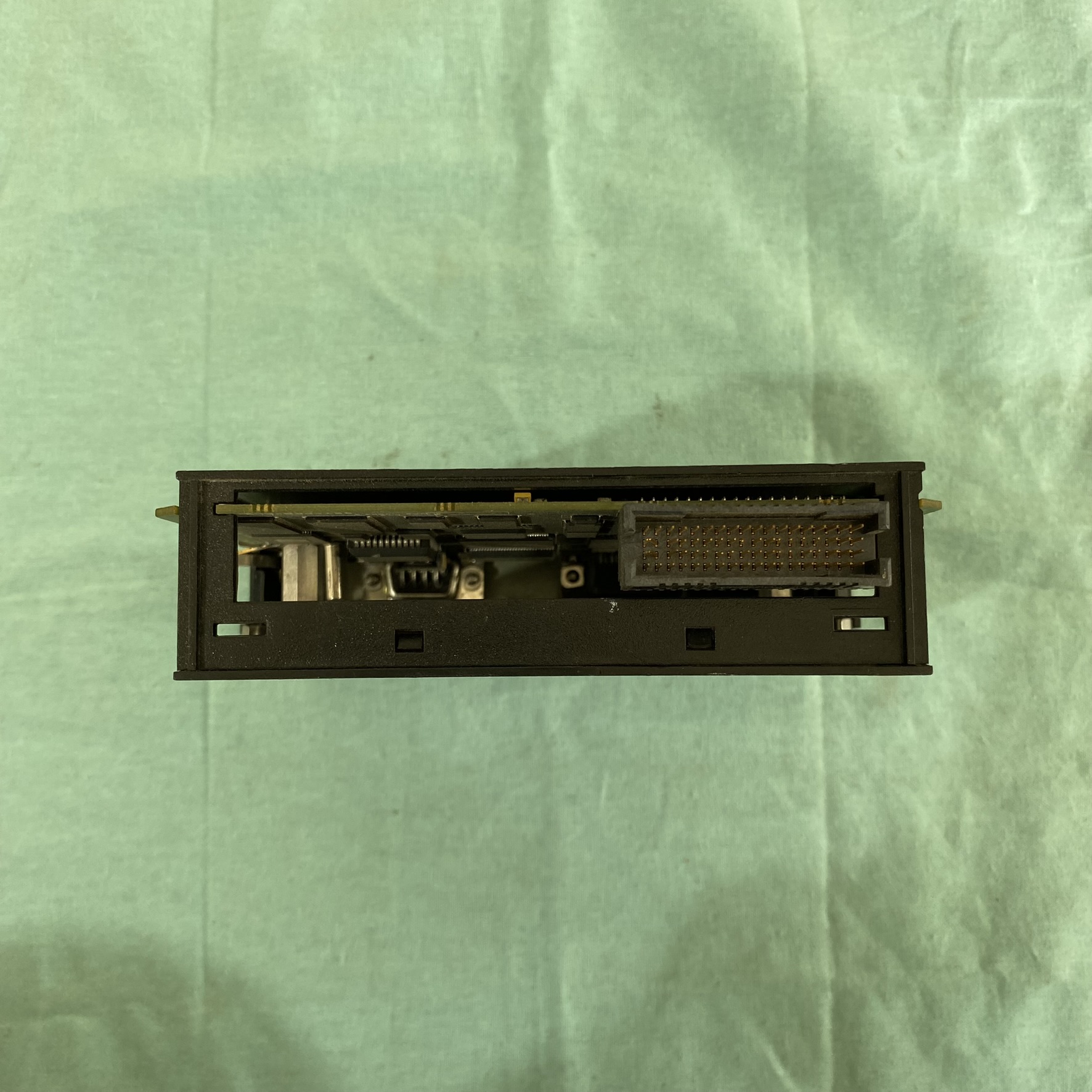

• 通信接口：9 针 PROFIBUS 连接器，支持波特率 9600 到 1.5Mbps。

• I/O 能力：最多 122 字输入和 122 字输出，支持动态添加 / 删除从站。

• 尺寸与重量：约 3.5×14×14.5 厘米，重量 1kg。

2. 配置工具

• 使用SST PROFIBUS 配置工具进行参数设置和固件更新，支持 RSLogix 5000 AOP（附加配置文件）实现图形化配置。

• 固件更新需通过专用工具完成，最新版本可从霍尼韦尔官网或 SST/Molex 网站下载。

•

三、认证与兼容性

1. 认证信息

• 获得 CE、UL、CSA 认证，适用于一般工业环境。

• 霍尼韦尔部分产品通过 ATEX/IECEx 防爆认证，但 SST-PFB-CLX 未明确提及，建议用户根据具体场景咨询官方。

2. 替代型号

• SST-PB3-CLX-RLL是升级版，性能提升且向下兼容，支持 DP-V1 服务和动态从站配置，可作为替代选择。

• 注意事项

• 防爆环境适用性

• 若需用于防爆区域，需确认模块是否具备 ATEX/IECEx 认证，建议直接联系霍尼韦尔或分销商核实。

• 固件更新与兼容性

• 固件版本需与配置工具兼容（如 SST 配置工具 1.9.9 以上），更新后需重启模块生效。

• 网络配置建议

• 避免在运行模式下修改配置，以免导致通信故障。

• 使用 AOP 配置文件可简化参数设置，提升诊断效率。
