一、核心功能与技术特性

1. 信号处理能力

• 混合 I/O 配置：

• 输入：16 点（分为 2 组 8 点），支持 0-30VDC 正逻辑输入，兼容干接点或晶体管输出传感器（如接近开关、限位开关）。

• 输出：16 点（1 组），支持 24VDC 正逻辑输出，每点负载电流 0.5A，可驱动继电器、电磁阀等执行器。

• 升级特性：后缀 “C” 代表支持负逻辑输入和12V 输出，基础型号需通过固件升级实现。

• 信号处理：

• 输入响应时间 0.5ms（可通过 0/1/7ms 滤波器调整），适合高速开关信号监测（如编码器脉冲）。

• 输出带短路保护和过载报警，可通过 LED 指示灯实时显示通道状态。

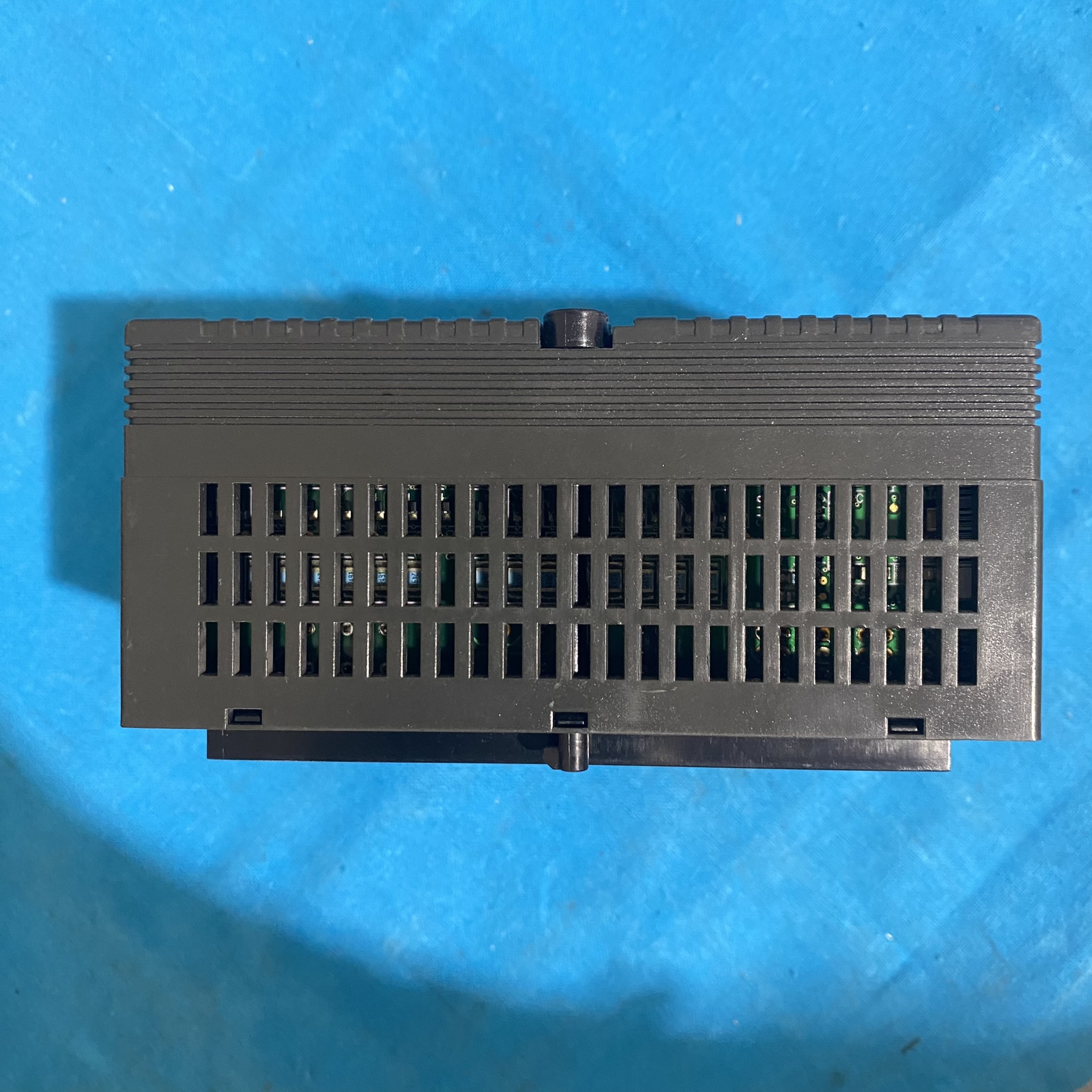

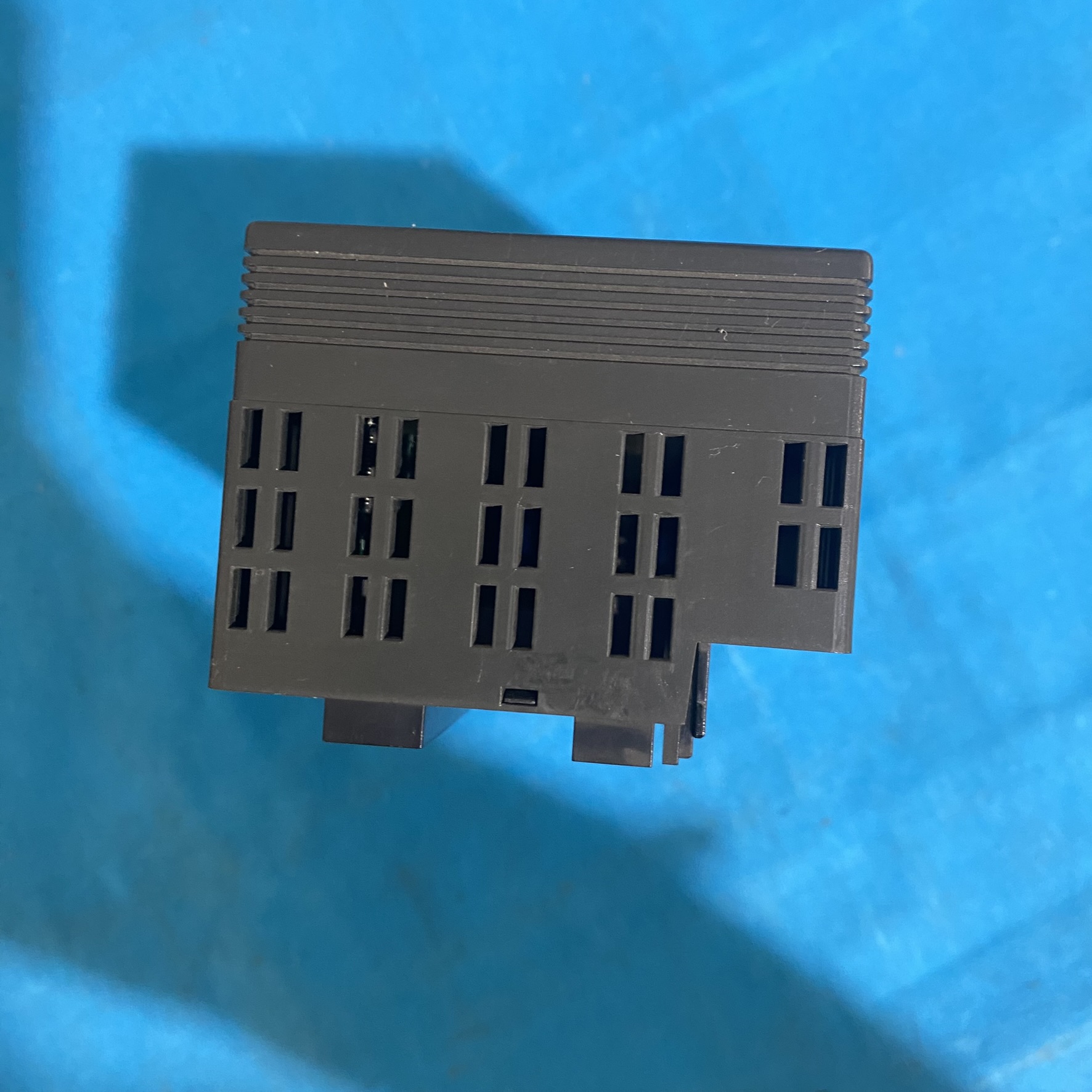

2. 硬件设计与可靠性

• 电源与功耗：

• 背板供电 5VDC，电流消耗 70mA，支持冗余供电（需外接电源模块）。

• 支持外部 24VDC 电源为输出负载单独供电，避免背板电流过载。

• 环境适应性：

• 工作温度 0℃~60℃，湿度 5%~95%（无冷凝），符合工业级标准，可耐受粉尘、振动及电磁干扰。

• 外壳采用 V-0 阻燃材料，防护等级 IP20，适合机柜内密集安装。

3. 兼容性与扩展

• 背板通信：

• 兼容 VersaMax 系列背板总线，可直接连接 CPU 模块（如 IC200CPUE05）或 Profinet 接口模块（如 IC200PNS001），实现分布式 I/O 架构。

• 支持与第三方 PLC（如西门子 S7-1200）通过 Modbus RTU 或 Profibus-DP 协议通信。

• 软件支持：

• 需要Proficy Machine Edition V7.0 及以上版本进行组态，支持梯形图、功能块图等编程语言，可远程监控模块状态。

二、典型应用场景

1. 离散制造

• 生产线监控：

• 在汽车总装线中，连接光幕传感器（如 SICK WT4-2）和气动阀岛，实现工件定位检测与装配动作控制，结合 Profinet 网络确保数据更新速率≤1ms。

• 支持与 MES 系统对接，自动记录生产批次数据，符合 ISO 9001 质量管理要求。

2. 过程控制

• 化工反应釜管理：

• 在聚合反应釜控制系统中，监测温度开关（如 Wika T10）和压力变送器（如 Emerson Rosemount 3051）的状态，通过输出模块控制进料阀和搅拌电机，响应时间≤50ms。

• 可与安全仪表系统（SIS）集成，实现紧急停车功能，满足 IEC 61511 标准对 SIL2 等级的要求（需搭配安全型 I/O 模块）。

3. 能源与电力

• 智能电网监测：

• 在变电站中，连接断路器辅助触点和温度传感器（如 ABB T300），实时监测设备状态并上传至 SCADA 系统，结合 HART 协议实现远程参数配置。

• 支持光纤扩展，可在 - 25℃的高寒地区或高电磁干扰环境下稳定运行。

4. 食品饮料

• 包装机械控制：

• 在灌装机中，连接光电传感器（如 Keyence BZ 系列）和伺服驱动器（如 Yaskawa SGD7S），通过 Profinet 网络实现灌装量精准控制，结合 SIL2 功能安全等级确保设备安全运行。

• 316L 不锈钢端子模块（可选配件）满足 NSF 认证，适合 CIP 清洗流程中的高温蒸汽（134℃）和强腐蚀性清洁剂环境。

•

三、安装与配置要点

1. 接线规范

• 端子定义：

• 电源：背板供电（5VDC）通过模块侧面引脚接入，外部 24VDC 负载电源需连接至专用端子（如端子 1+/2-）。

• 输入输出：输入端子支持 0.2~2.5mm² 导线，输出端子建议使用阻燃型线缆（如 Belden 3103A），接地电阻≤4Ω。

• 接地要求：

• 模块接地端子（PE）需与机柜接地排可靠连接，避免地电位差引起的信号干扰，建议采用单点接地方式。

2. 参数配置

• 输入滤波设置：

• 通过编程软件设置输入滤波器时间（0/1/7ms），在振动环境中建议设置为 7ms 以消除开关触点抖动。

• 输出分组控制：

• 可将 16 个输出点分为 4 组（每组 4 点），通过 PLC 程序实现分组启停，便于故障排查和维护。

3. 维护建议

• 定期检查：

• 每月通过编程软件查看模块诊断数据，若 “通道故障” 指示灯亮，需检查接线是否松动或负载是否过载。

• 每季度清洁端子排，防止粉尘堆积影响接触可靠性，特别是在化工粉尘环境中。

四、选型与替代方案

1. 型号扩展

• 高密度版本：IC200MDL940J（32 点数字量输入）和 IC200MDL640K（32 点数字量输出），适合需要大量 I/O 点的场景（如大型仓储物流系统）。

• 高防护等级：若需 IP65 防护，可选择 IC200MDL744（带密封外壳），但需额外配置防爆接线盒。

2. 替代品牌

• 西门子：ET200SP IM155-6PN 模块（支持 Profinet），但价格高 20%，适合高精度同步控制场景。

• 罗克韦尔：1794-IB16XOB16P 模块（带隔离栅），支持热插拔，但体积较大（45mm 宽），不适合密集安装。

五、合规与认证

• 防爆认证：

• 基础型号符合 ATEX II 3G Ex nA ic IIC T4 Gc 认证，适用于 Zone 2（气体）和 Zone 22（粉尘）环境；如需 Zone 1 应用，需选择本质安全型模块（如 IC200MDD844-S）。

• 行业标准适配：

• 制药行业：需额外选择 FDA 认证的密封件（如 FKM 材质），并提供材质相容性报告。

• 石油天然气：建议搭配 TURCK 的 IM-CC-3X2BU/2BK 笼式弹簧端子，确保防爆接线可靠性。

六、购买与订货信息

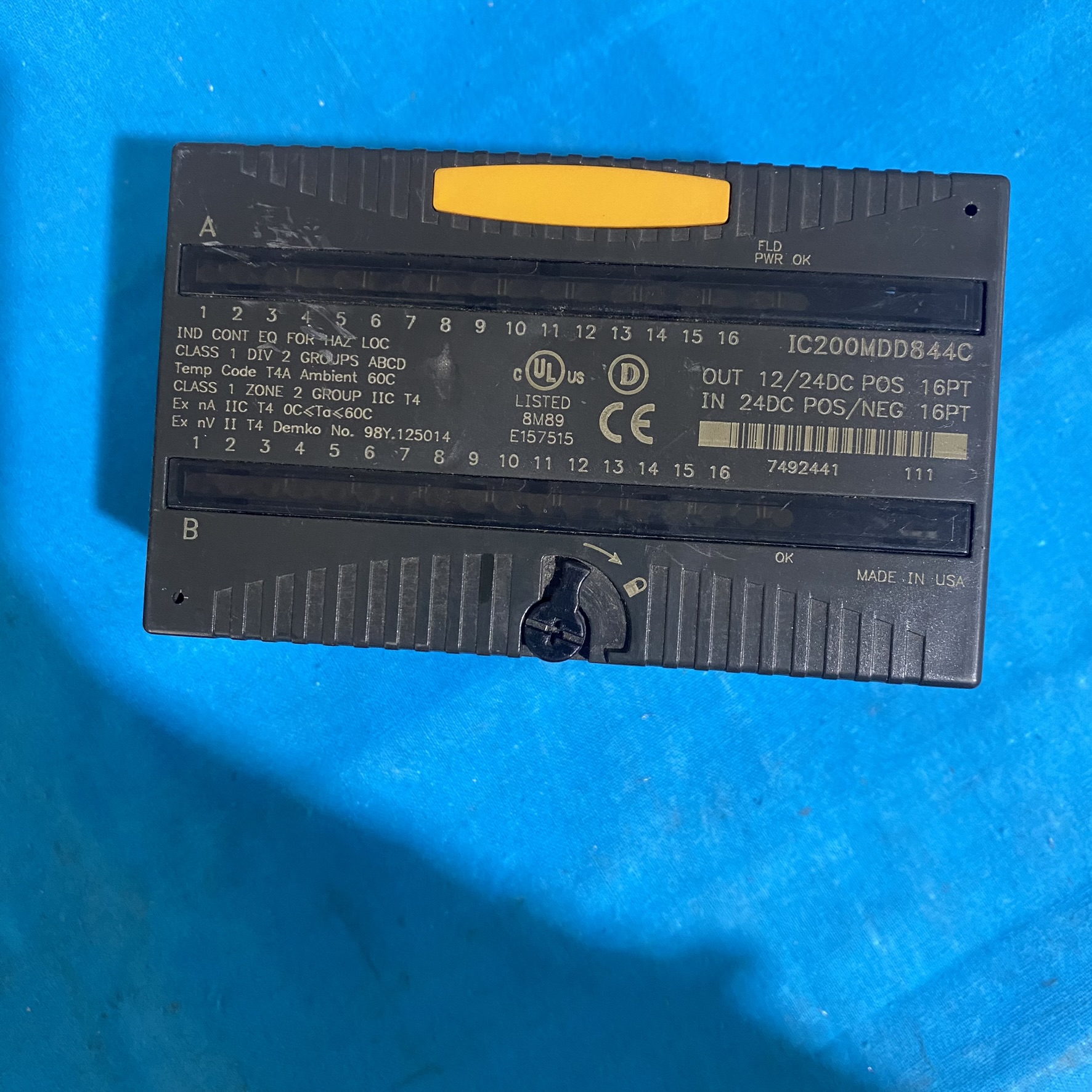

• 订货号：IC200MDD844C（完整型号需包含端子模块及配件）。

• 供应商渠道：

• 官方渠道：GE 官网或授权经销商（如佳武实业，电话：021-80392064），提供技术支持和原厂认证。

• 工业平台：阿里巴巴、中国智能制造网等平台可比价，但需验证供应商资质（如 ISO 9001 认证）。

七、典型案例与数据

• 某汽车制造厂：在焊装线中应用 IC200MDD844C，将传感器信号传输至 PLC，结合 Profinet 网络使设备综合效率（OEE）从 82% 提升至 91%，年节约维护成本约 50 万元。

• 某食品加工厂：在巴氏杀菌系统中使用该模块，结合 SIL2 功能安全等级，将产品合格率从 98.5% 提升至 99.8%，符合 FDA 21 CFR Part 11 电子记录要求
