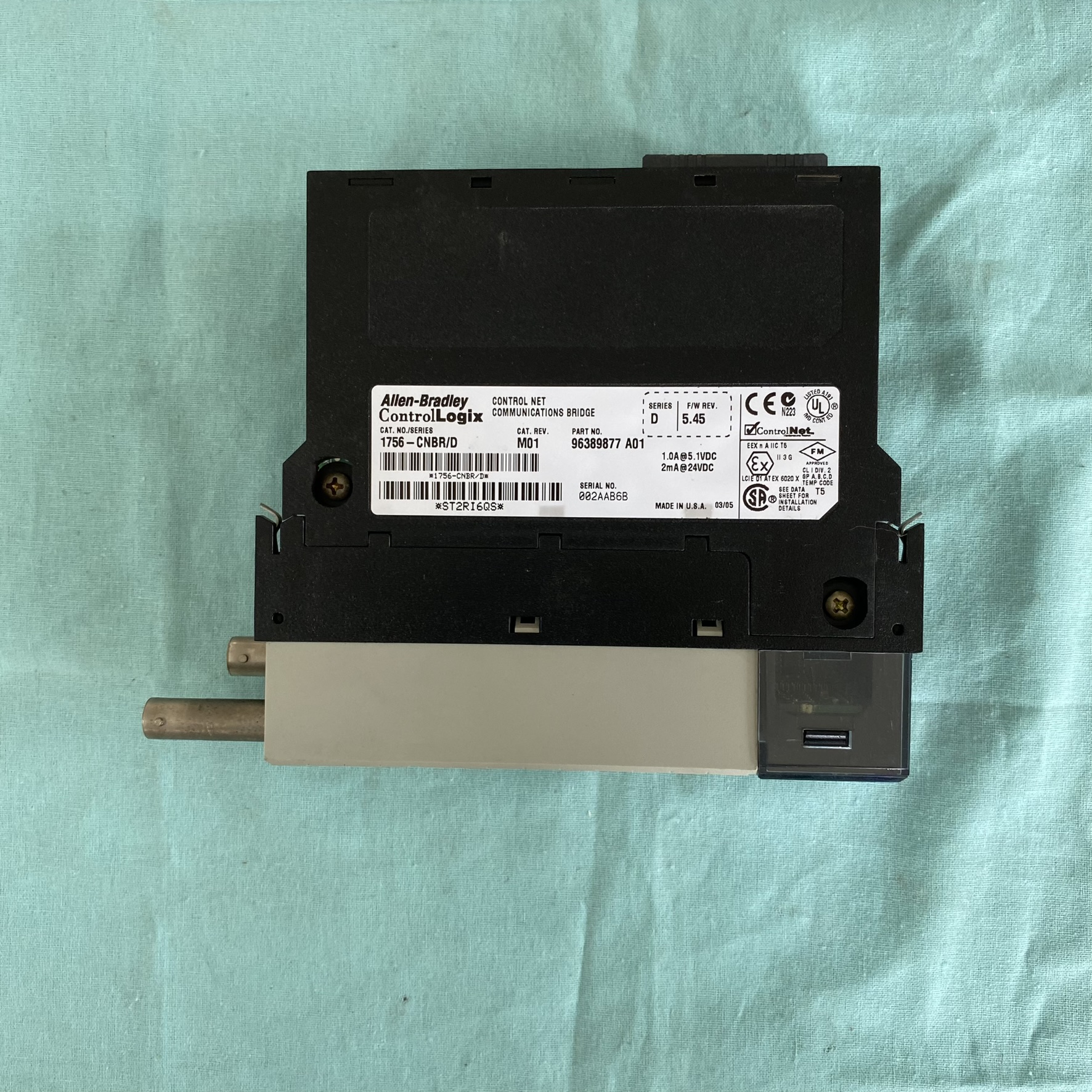

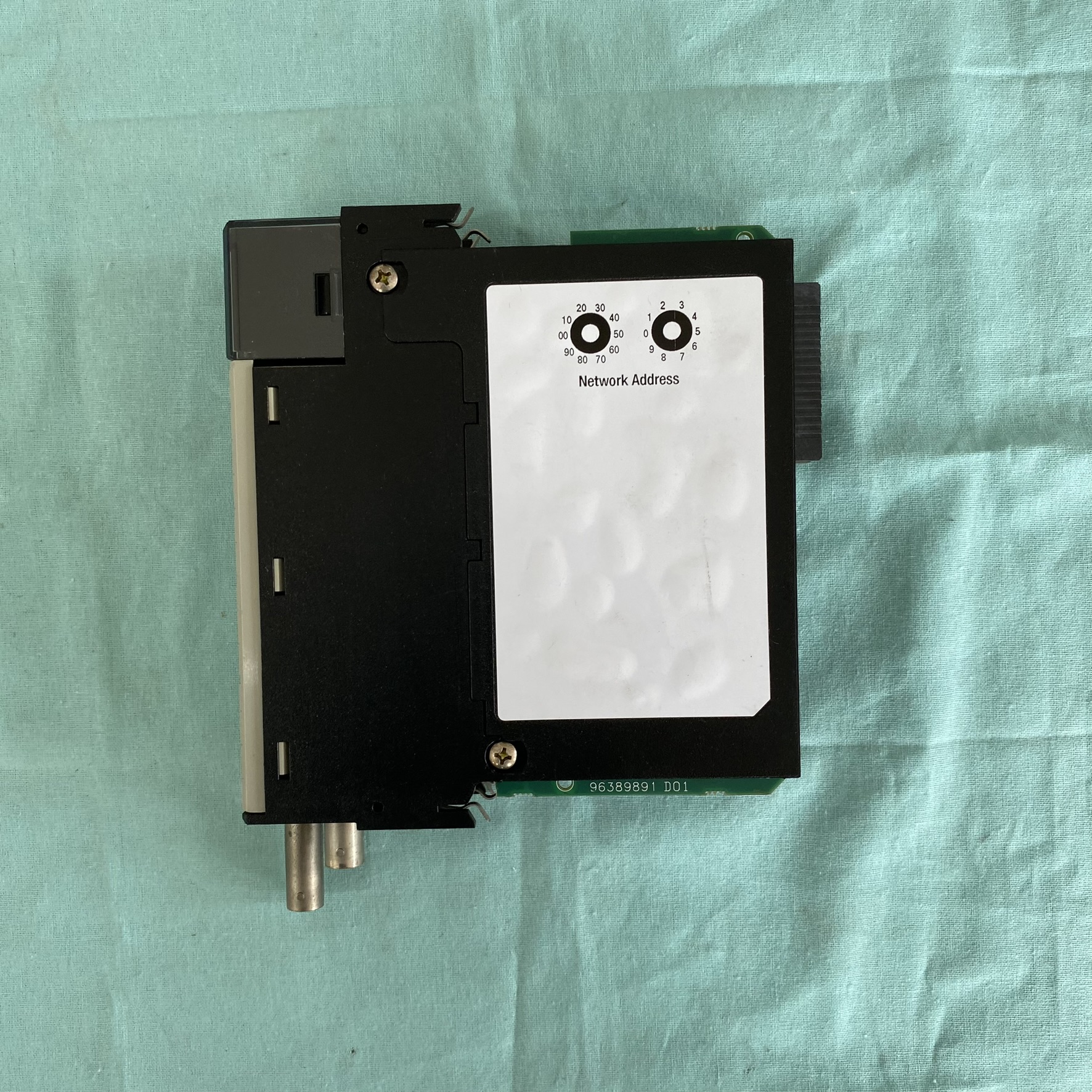

AB罗克韦尔1756-CNBR/D 通信模块

一、产品定位与核心功能

1. 冗余通信架构

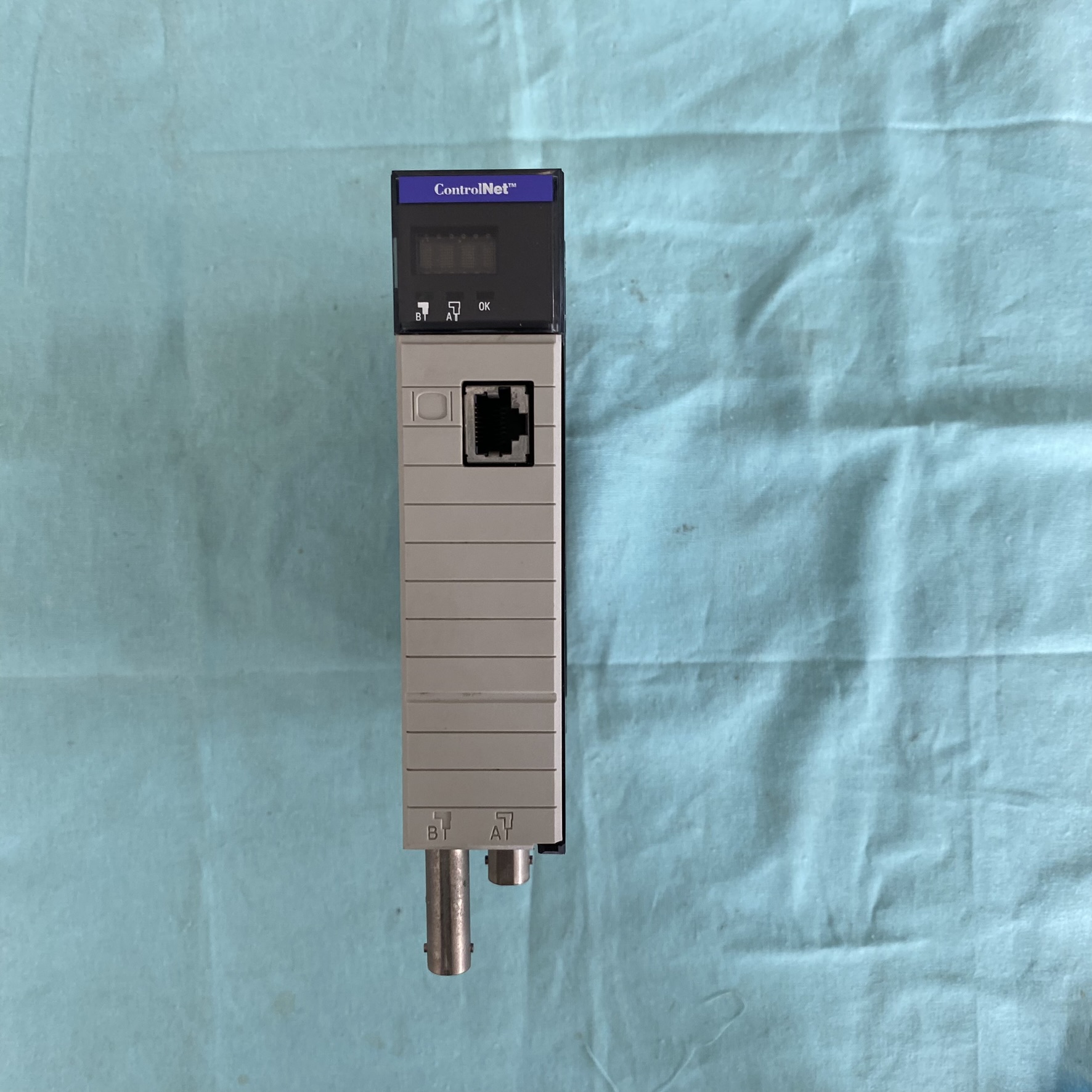

   该模块配备双 ControlNet BNC 端口和一个 RJ45 端口，支持冗余介质（如双同轴电缆），可自动切换主备路径以确保通信连续性。这一特性使其适用于高可靠性场景，如石化、电力、轨道交通等行业的关键控制系统。
2. 协议与数据处理

• 支持ControlNet 协议，传输速率固定为 5Mbps，最大节点数 99 个。

• 可处理64 个双向预定 / 非预定连接，支持消息传递、生产 / 消费标签及分布式 I/O 架构。

• 与 DeviceNet、EtherNet/IP 共享应用层，但不支持 Modbus、Profinet 等第三方协议。

3. 电源与功耗

• 供电电压范围：19-32V DC。

• 电流消耗：5.1V DC 时 970mA，24V DC 时 1.7mA，功耗 5.1W。

•

二、技术参数与物理特性

1. 尺寸与安装

• 外形尺寸：140mm（长）×112mm（宽）×145mm（高），占用单个 ControlLogix 机架插槽，兼容 1756-A4、A7 等机架。

• 接线方式：使用 1786-RG6 Quad Shield 同轴电缆，支持 ControlNet Taps 连接。

2. 环境适应性

• 工作温度：0-60°C，存储温度：-40-85°C，湿度 5%-95%（非冷凝）。

• 抗干扰能力：符合 CISPR 11 Class A 标准，支持 2G 振动、30G 冲击及 6kV ESD 防护。
