一、产品构成与核心参数

1. 系统组成

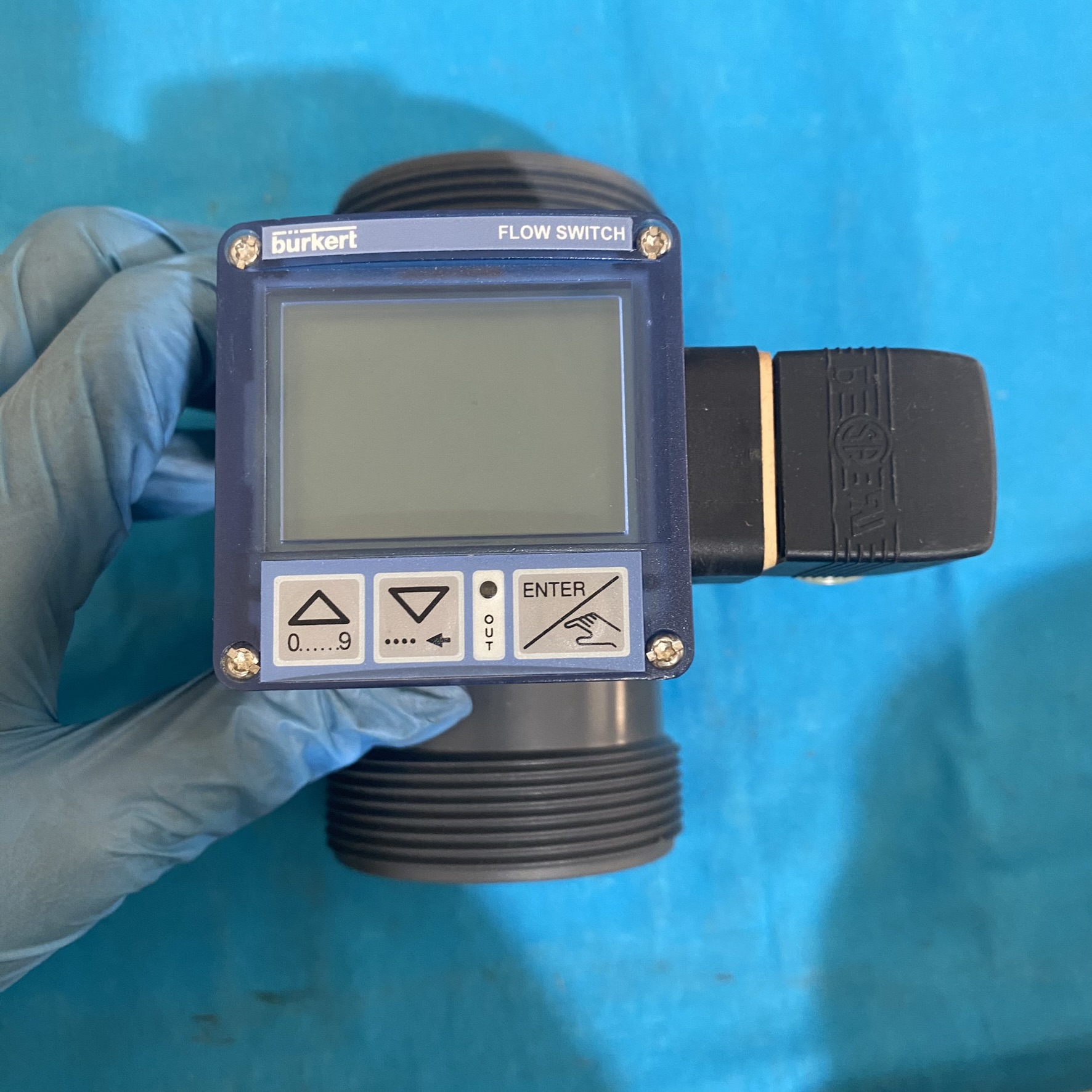

• 表头：SE32（5E32），支持数字显示、4-20mA 模拟量输出及继电器报警，防护等级 IP65。

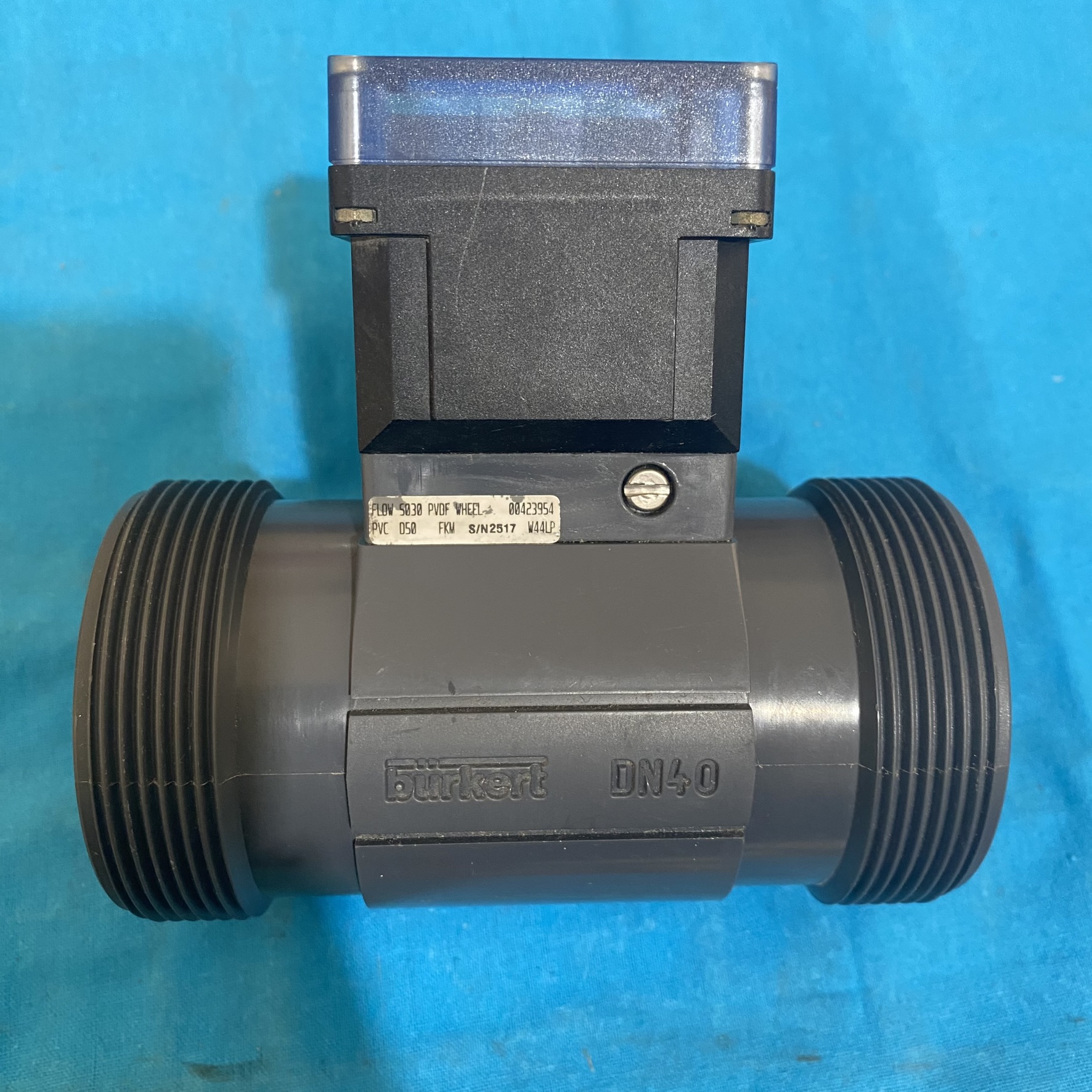

• 底座：S030 DN40，包含涡轮传感器，可选材质：

• 黄铜（Brass）：耐压 PN16，适合中性液体（如水、油）。

• 不锈钢 316L：耐腐蚀性强，适用于食品饮料、制药行业。

• PVDF 塑料：耐受强腐蚀性介质（如酸 / 碱溶液），但耐压降至 PN10。

• 连接方式：螺纹（ISO 7/1）、法兰（DIN EN 1092-1）或卡箍（ISO 2852），适配工业标准管道。

2. 关键技术参数

• 测量范围：0.3-10 m/s（水介质），可通过 K 因子校准适配不同粘度流体（最高 300 cSt）。

• 精度：±1% 满量程（线性度），重复性 ±0.4%，满足 ISO 5167-1 标准。

• 信号输出：

• 4-20mA 模拟量（负载 ≤ 500Ω）。

• 双继电器（250V AC/3A），可设定流量上下限报警。

• NPN/PNP 晶体管输出，适配 PLC 或 DCS 系统。

• 介质温度：-10°C 至 +100°C（不锈钢底座），-10°C 至 +60°C（塑料底座）。

二、行业应用场景

1. 食品饮料行业

• 大型巴氏杀菌系统：

• 在乳制品生产线中监测牛奶或果汁的流速（1.5-2.5 m/s），通过 4-20mA 信号联动板式换热器，确保杀菌温度（如 72°C）和时间（20 秒）精准控制，避免产品过热或未达标burkert.com.cn。

• 不锈钢 316L 材质和 FDA 认证 EPDM 密封件符合 NSF/EC 1935/2004 卫生标准，耐受 CIP 清洗液（如 NaOH 溶液）和 134°C 蒸汽灭菌。

• 啤酒酿造：

• 在麦汁输送环节，监测糖化醪液流速（1.8-2.2 m/s），通过继电器输出控制麦汁泵频率，确保浓度波动 ≤±0.2°P。

• 在发酵罐补料系统中，监测酵母扩培液流量（0.5-0.8 m/s），结合 8611 控制器实现批次补料量误差 ≤±0.5%。

2. 制药与生物技术

• 无菌灌装线：

• 监测注射用水（WFI）或药液流速（1.0-1.5 m/s），当流速异常时触发继电器关停灌装头，避免批次污染。

• PVDF 涡轮和 FKM 密封件无金属离子析出风险，满足 ASME BPE 标准，适用于 Class 1 洁净室。

• 发酵过程控制：

• 在培养基输送管路中，通过 4-20mA 信号调节补料泵，确保流速与发酵罐压力动态匹配，提升产率 8-12%。

3. 化工与水处理

• 腐蚀性介质监测：

• PVDF 底座搭配 SE32 表头，可监测硫酸、有机溶剂等介质流速（2.0-5.0 m/s），耐受浓度 ≤30% 的盐酸溶液。

• 防爆认证（ATEX/IECEx）型号适用于危险区域（Zone 1），如炼油厂火炬气排放监测。

• 污水处理：

• 在曝气池回流管路中，监测污泥流量（0.8-1.2 m/s），通过继电器联动曝气机，优化脱氮效率并降低能耗 15%。

•

三、安装与维护要点

1. 管道安装规范

• 直管段要求：上游 ≥10D（400mm），下游 ≥5D（200mm），避免涡流影响测量精度。

• 安装方向：涡轮传感器需与流体流向一致，可通过底座箭头标识确认。

• 密封要求：金属底座需使用食品级密封胶（如 Loctite 5699），塑料底座需检查 O 型圈完整性。

2. 参数配置

• K 因子校准：

• 对于非水介质（如糖浆、润滑油），需通过 Teach-In 功能自动校准 K 因子，步骤如下：

1. 排空管道，确认无流量时输出为 0。

2. 通入已知流量的介质，输入实际流量值，系统自动计算 K 因子。

• 报警阈值设定：

• 通过表头按键设置 低流量报警（如 ≤0.5 m/s）和 高流量报警（如 ≥8 m/s），继电器可直接控制泵或调节阀关停。

3. 维护周期

• 日常检查：每月清洁涡轮叶片，防止颗粒附着（如污水中的纤维杂质）。

• 年度校准：使用标准流量计（如科氏质量流量计）验证精度，误差超过 ±1.5% 时需更换传感器。

四、选型与采购建议

1. 订货号规则

• 表头：SE32（如 00436475）。

• 底座：S030 DN40 + 材质代码（如 Brass = 00123456；SS316L = 00123457）。

• 配件：M12 连接器（00123458）、安装支架（00123459）。

2. 替代方案

• 若 5E32 停产，可升级为 8032 系列新型号（如 560547），其新增 Modbus RTU 通信协议，支持远程参数配置。

• 对于高精度需求（如半导体行业），可选用 8098 FLOWave 超声波流量计，但成本较高。

3. 供应商渠道

• 官方渠道：BURKERT 官网或授权经销商（如佳武实业，电话：021-80392064），提供技术支持和原厂认证。

• 工业平台：阿里巴巴、中国智能制造网等平台可比价，但需验证供应商资质。

五、合规与认证

• 食品饮料行业：选择 FDA 认证密封件（EPDM 或 FKM）和 NSF 认证材质（不锈钢 316L）。

• 制药行业：需通过 ISO 13485 医疗器械认证，并提供材质相容性报告（如 resistApp 软件模拟）。

• 防爆环境：ATEX 认证型号（Ex II 2G Ex db IIC T6）适用于含可燃气体的危险区域。

六、典型案例与数据

• 蒙牛集团：在呼和浩特基地应用 8032 DN40 监测 8 条灌装线的蒸汽冷凝水流量，通过实时调节实现能耗降低 19%。

• 百威啤酒：在发酵罐补料系统中使用 8032 DN40，将酵母扩培液添加误差从 ±1.2% 降至 ±0.4%，发酵周期缩短 8%。

• 某化工企业：采用 PVDF 底座的 8032 DN40 监测硫酸流速，连续运行 2 年无故障，维护成本降低 40%
