一、核心技术参数与硬件特性

1. 信号输出与处理

• 通道配置：

• ON 电压：≤1.5V DC（典型值 1.2V）

• OFF 电压：≥22V DC

• 输出电流：500mA / 通道（阻性负载），支持 浪涌抑制（2A/10ms）。

• 64 通道隔离数字输出，支持 24V DC（电流吸收型） 信号，兼容电磁阀、接触器、指示灯等工业执行器。

• 输出特性：

• 响应时间：≤5ms（状态输出），支持 脉冲宽度调制（PWM）（需选配 NFDV561-P10 扩展模块）。

2. 隔离与防护

• 电气隔离：

• 输出信号与系统隔离电压 2000V AC（1 分钟），共路间隔离 500V AC（每 16 通道一组），有效抑制地电位干扰。

• 抗共模干扰能力：≥120dB（50Hz/60Hz），适合复杂电磁环境。

• 保护机制：

• 过流保护：单通道电流超过 600mA 时自动关断（自恢复）。

• 反极性保护：防止执行器接线错误导致模块损坏。

3. 物理与环境特性

• 尺寸与安装：

• 1/4 DIN 标准尺寸（96×96×110mm），导轨式安装（DIN EN 60715），支持热插拔操作。

• 重量：0.8kg（含安装支架），轻量化设计适合密集型控制柜。

• 环境适应性：

• 工作温度：-20℃~+60℃（无降额），湿度 5%-95% RH（无冷凝）。

• 防护等级：IP20（前面板），符合 IEC 60068-2-6 抗振动及 IEC 60068-2-27 抗冲击标准。

二、核心功能与技术优势

1. 高密度信号控制

• 通道扩展能力：

• 单模块集成 64 通道，相比 16 通道的 NFDV161-P00，可减少 75% 的模块数量，降低控制柜空间占用。

• 支持 混合信号输出（如继电器触点、晶体管输出），通过 DIP 开关（SW1-SW3）灵活配置。

• 动态负载管理：

• 内置 智能负载均衡算法，可自动分配 64 通道的总功耗（≤120W），避免电源过载。

• 故障弱化模式：单个通道故障时，其他通道仍可正常工作，确保关键控制逻辑不中断。

2. 系统集成与扩展

• 通信接口：

• SB 总线（1Mbps）：无缝连接 STARDOM FCN/FCJ 系列控制器，支持冗余底板（NFBU200）实现双冗余通信。

• Modbus RTU 扩展：需选配 NFCP100-S00 网关模块，实现与第三方 PLC 或 SCADA 系统的数据交互。

• 冗余能力：

• 支持 N+1 冗余配置（多模块并联），单个模块故障时自动切换至备用路径，确保系统无间断运行。

3. 维护便捷性

• 热插拔设计：

• 更换模块时无需停机，支持 带电插拔（Live Insertion/Withdrawal），降低维护时间。

• 快速接线端子：采用 压力夹紧式端子（ATA4S-00），无需工具即可完成信号线连接。

• 固件升级：

• 支持 在线固件更新，可通过 STARDOM 控制器或专用编程工具（如 UT55A）提升功能或修复漏洞。

三、认证与合规性

• 安全认证：

• CE（低电压指令、EMC 指令）、UL 61010-1（工业控制设备），符合全球主流市场准入要求。

• ATEX Ex nA IIC T4：适用于非防爆危险区域（Zone 2）。

• 行业标准：
  符合 IEC 61000-6-2（工业环境抗干扰）及 ISO 13849-1（机械安全），适合石油化工、食品饮料等行业。

四、应用场景与典型案例

1. 离散制造自动化

• 汽车总装线：
  输出 64 路 24V DC 信号 控制电磁阀组，配合 STARDOM FCJ-100 控制器实现焊接机器人的精准动作，节拍时间缩短 15%。

• 食品包装：
  驱动 64 个指示灯 及 32 个接触器，实时监控灌装线状态，超限时触发声光报警并联动紧急停机。

2. 过程工业控制

• 化工反应釜：
  输出 64 路信号 控制调节阀开度及搅拌电机启停，通过 SB 总线与 STARDOM 控制器联动，实现 ±0.5% 的流量控制精度。

• 污水处理：
  驱动 64 个曝气阀 及 32 个加药泵，联动 pH/ORP 传感器数据实现精准加药，降低药剂消耗 20%。

3. 关键基础设施

• 轨道交通信号系统：
  在地铁车辆段中，输出 64 路道岔控制信号 及 32 路信号灯指令，确保列车调度安全。

• 数据中心：
  控制 64 个 UPS 旁路开关 及 32 个精密空调继电器，支持 N+1 冗余架构，满足 99.999% 可用性要求。

•

五、采购与维护建议

1. 供应商与价格参考

• 官方渠道：

• 沈阳古明机电设备有限公司（电话 024-83812961）：提供原装模块及系统设计服务，报价约 9,800-11,500 元 / 台（含 13% 增值税）。

• 工业电商平台（如京东工业品）：参考价 9,500-11,200 元 / 台，现货交付周期 1-3 天。

• 国际采购：
  国际平台（如 teknihaus）显示约 1,499 美元 / 台（约合人民币 10,800 元），适合出口项目。

2. 维护要点

• 定期校准：

• 每 6 个月：使用标准负载（如 500Ω 电阻）验证输出电流稳定性，偏差超 ±5% 时需调整。

• 每季度：通过 STARDOM Logic Designer 软件 执行通道自检，确保所有通道响应正常。

• 备件管理：
  建议储备 NFDV561-P00 模块 及 压力夹紧端子（ATA4S-00），确保 2 小时内恢复故障停机。

• 替代方案对比：

  型号	核心差异	价格区间	适用场景
  NFDV561-P00	64 通道，基础功能	9,800-11,500 元	高密度信号控制
  NFDV561-P10	带 PWM 功能	12,000-14,000 元	变频调速等动态控制场景
  NFDV161-P00	16 通道，经济型	4,500-6,000 元	中小型控制系统

六、注意事项与风险提示

1. 接线规范：

• 信号电缆：使用双绞屏蔽线（屏蔽层单端接地），长度≤10m，避免与动力线并行敷设。

• 共地设计：64 通道需分为 4 组（每组 16 通道）共地，避免多点接地引入干扰。

2. 功能限制：

• 无 2 线制变送器配电 功能，需外接 24V DC 电源（如 NFPW442-10 冗余电源模块）。

• 不支持 高速脉冲输出（＞1kHz），不适用于伺服电机控制场景。

3. 型号确认：

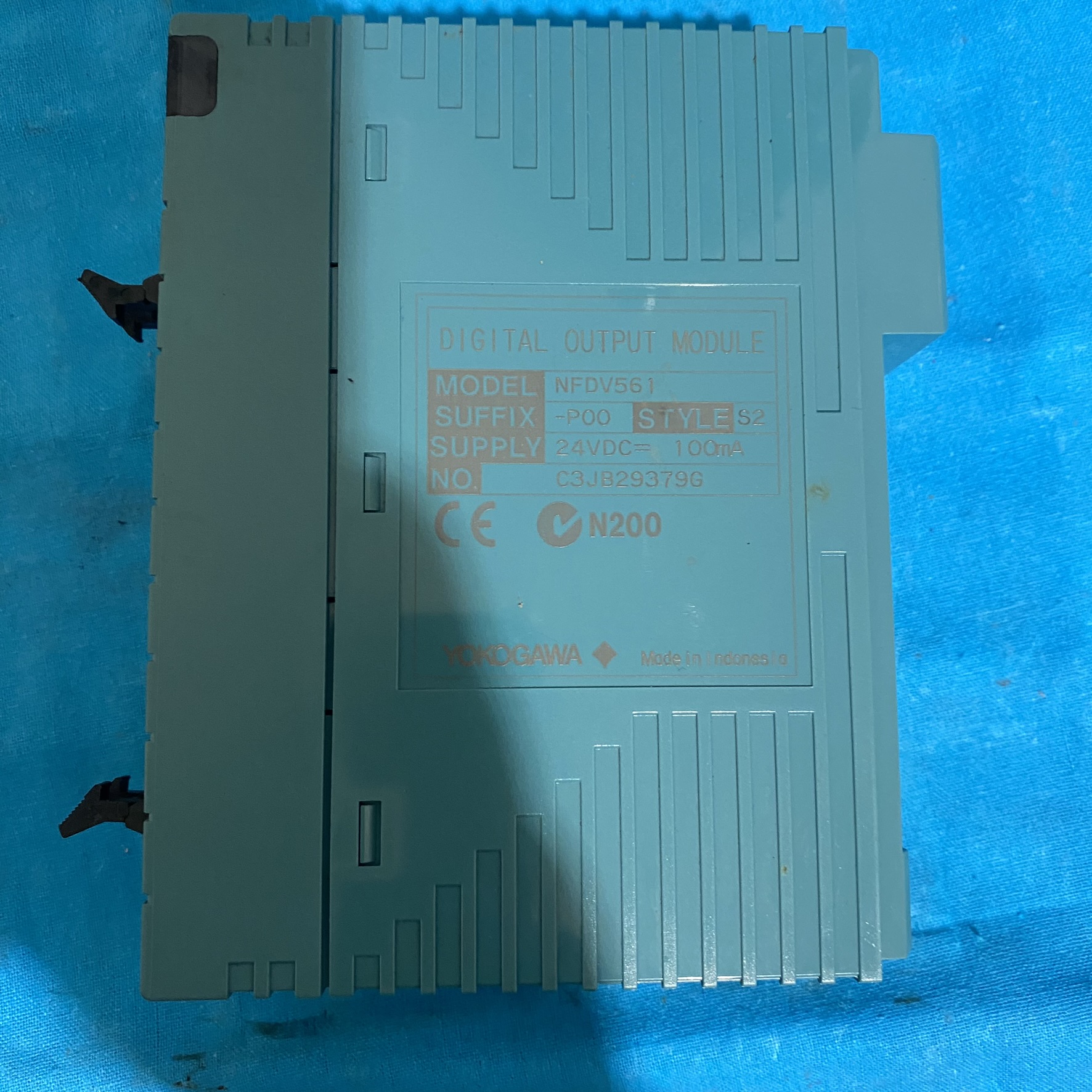

• 横河官方型号为 NFDV561-P00，用户提问中的 NFDV561-POO 可能为拼写错误，建议采购前通过 横河电机中国官网 或授权代理商确认型号准确性。

七、典型配置方案

1. 高密度控制系统：

• 元件组合：NFDV561-P00 ×1 + FCN-500 控制器

• 功能：64 通道数字信号输出，支持本地 LED 显示及 SB 总线通信，适合汽车生产线等高密度场景。

2. 冗余控制系统：

• 元件组合：NFDV561-P00 ×2 + NFBU200 冗余底板 + FCJ-100 控制器

• 功能：双模块冗余输出，实现 24 小时无间断控制，适用于化工精馏塔等关键场景
