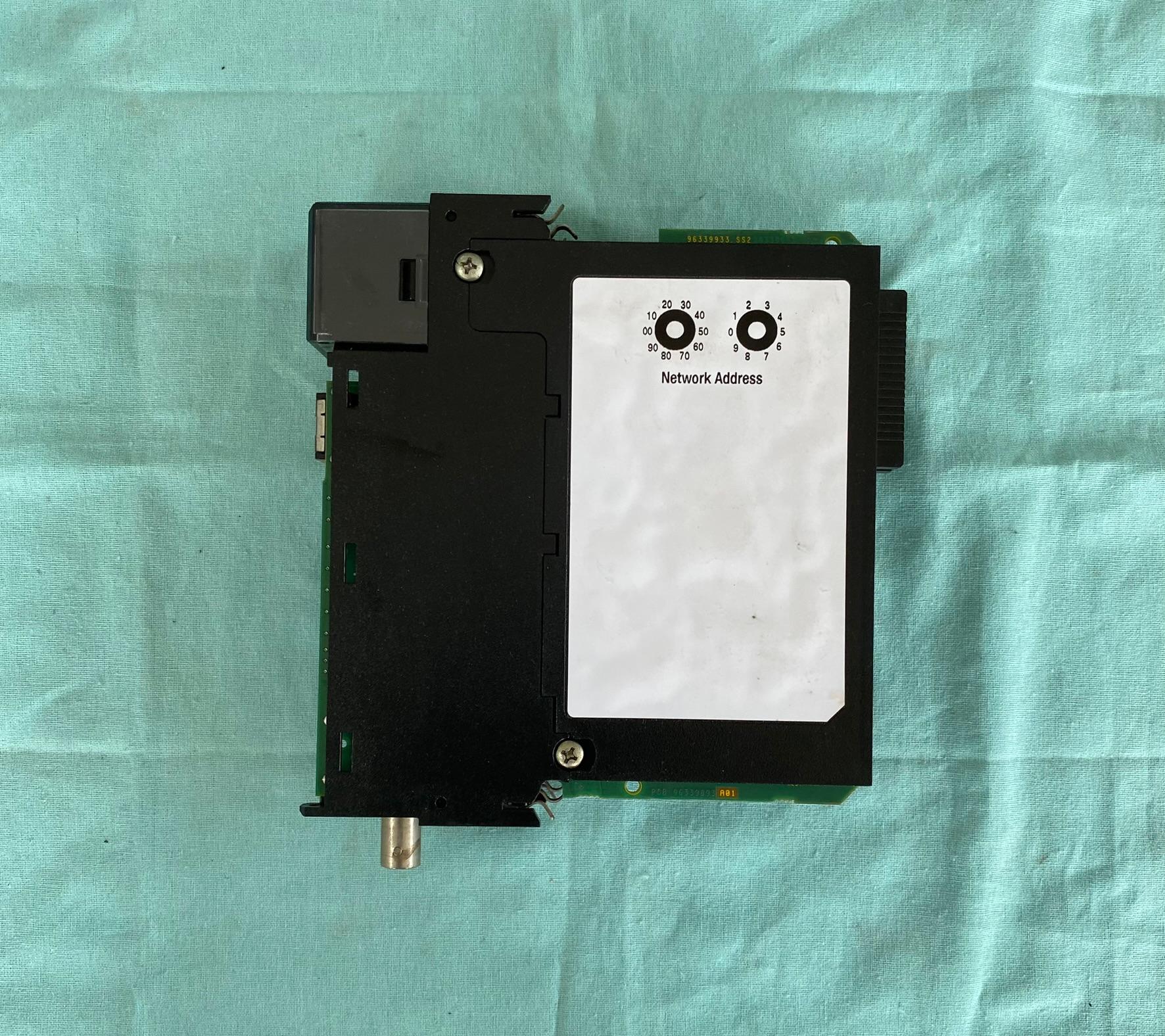

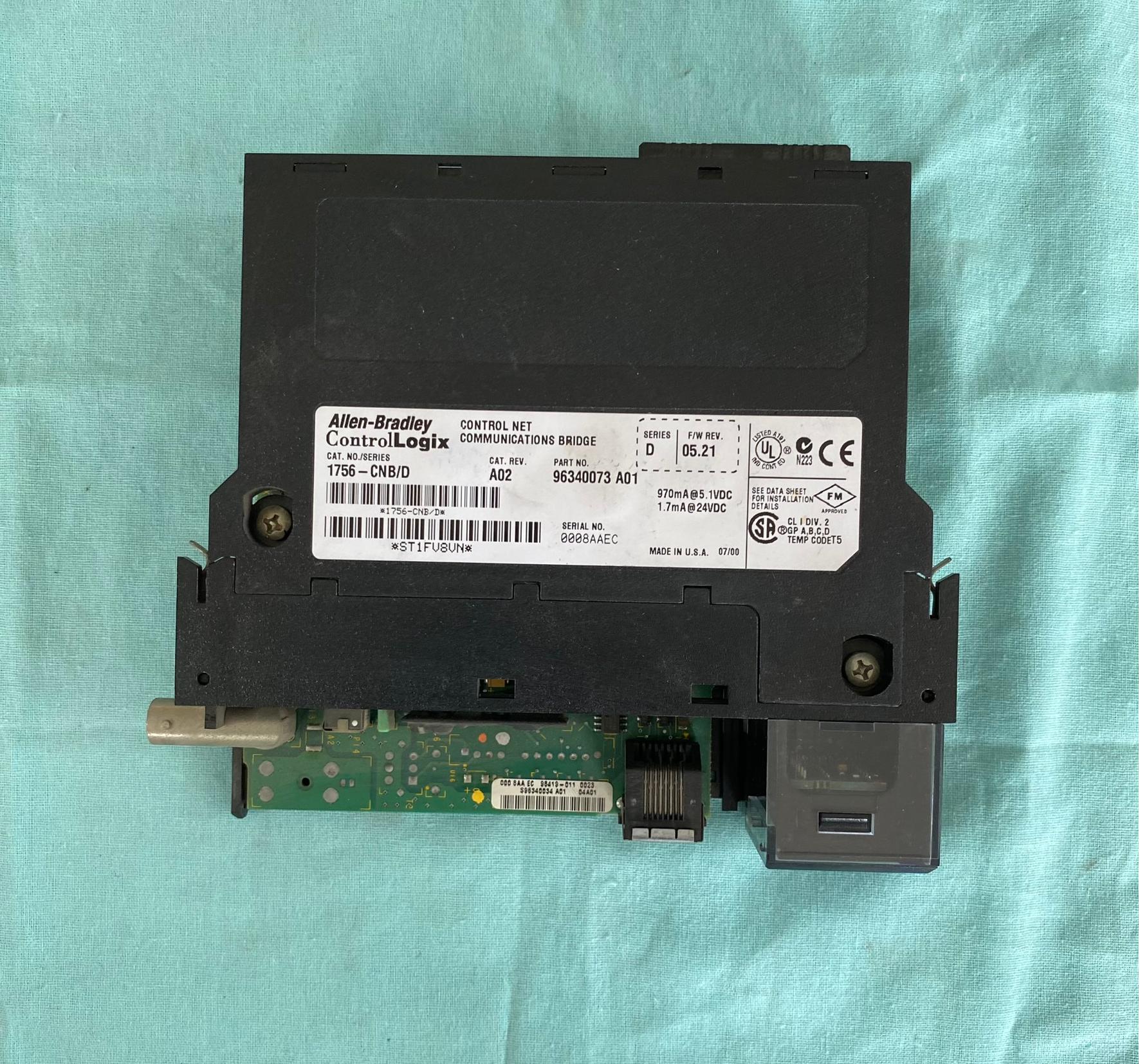

AB罗克韦尔1756-CNB/D 网桥模块

一、功能与技术参数

1. 通信协议与性能

• 支持ControlNet 协议，数据传输速率高达 5Mbps，最多可连接 99 个节点，支持 64 个双向连接及 20 个未连接消息缓冲区。

• 兼容 ControlNet 冗余配置，通过双端口设计（BNC 和 RJ45 NAP）实现网络冗余，确保工业环境下的可靠性。

2. 硬件特性

• 物理尺寸约 155mm×110mm×40mm，IP20 防护等级，工作温度范围 0℃至 60℃，存储温度 - 40℃至 85℃。

• 电源要求：24V DC（±10%），电流消耗 970mA（5.1V）和 1.7mA（24V），支持热插拔。

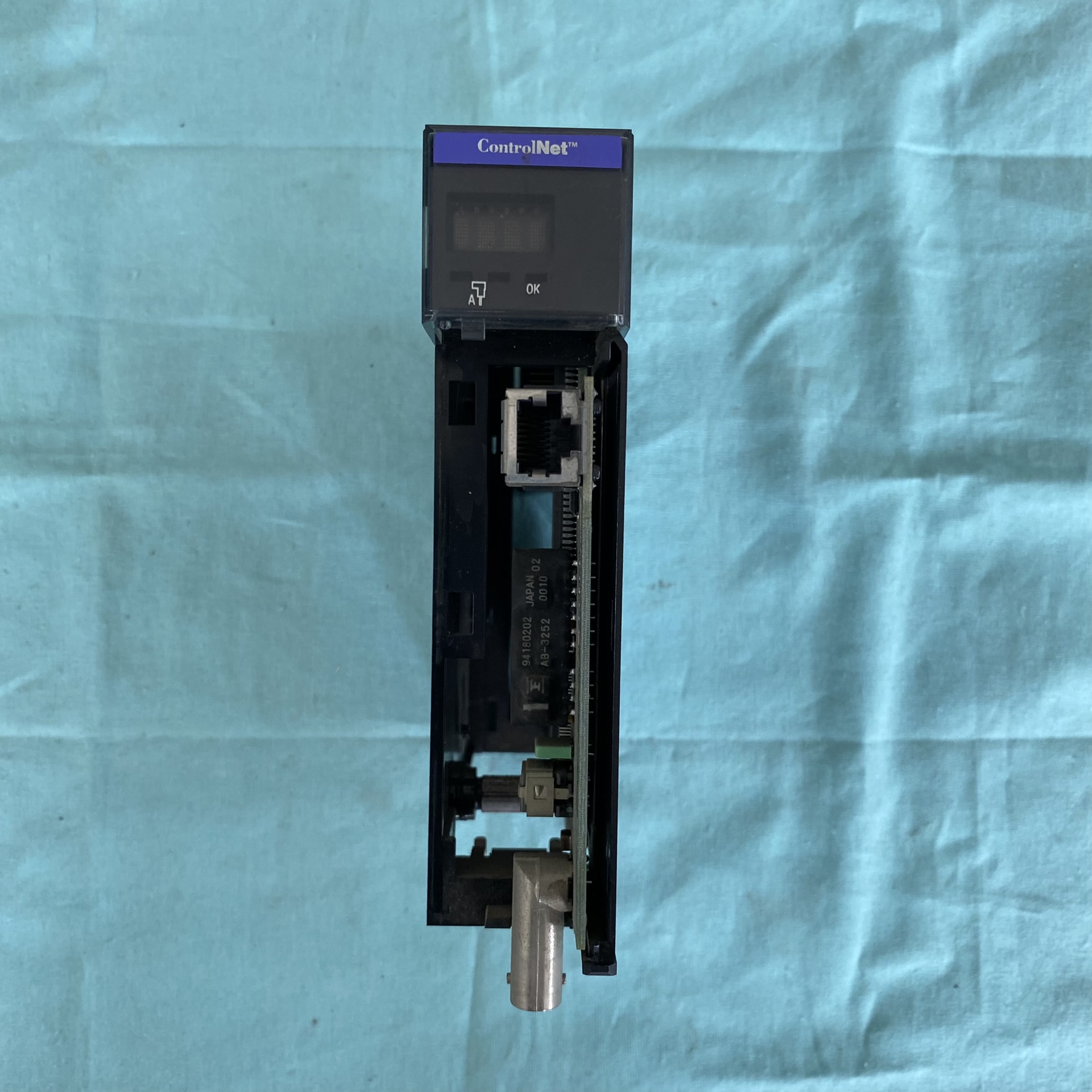

• 接口类型：1 个 ControlNet BNC 端口（用于非冗余介质）和 1 个 RJ45 NAP 端口（用于网络访问）。

3. 固件与兼容性

• 固件版本 D 为 7.12，需与 ControlLogix 控制器（如 1756-L55Mxx）的固件版本（如 15.57）匹配。

• 可通过 RSLogix 5000 软件进行配置，支持 EtherNet/IP、Modbus TCP 等协议扩展。

•

二、应用场景

1. 工业自动化

• 在汽车制造生产线中，用于连接 PLC 与 RFID 读写器，实现车身数据实时采集和定位控制，确保车型识别准确率达 99.9%。

• 食品加工、物流仓储等领域，支持分布式 I/O 设备的实时通信和监控。

2. 能源与基础设施

• 电力系统中用于变电站综合自动化，采集断路器状态信号并与 SCADA 系统交互。

• 水处理和环保设备中，实现传感器与控制器的高效数据交换。

3. 轨道交通

• 地铁牵引供电系统中，精确控制接触网电压，提升能源利用效率（如广州地铁 14 号线年节省电费超 300 万元）。

三、停产与替代方案

1. 停产信息

• 1756-CNB/D 已于 2024 年 12 月 31 日停产，替代型号为1756-CN2（单端口）和1756-CN2R（双端口冗余）。

2. 替代型号对比

• 1756-CN2：支持 100 个连接（原型号 40-48 个），但不支持 DeviceNet 协议，需通过网关扩展。

• 1756-CN2R：增强冗余功能，适用于高可靠性场景（如石化、能源），支持 EtherNet/IP 和 CIP Motion 协议。

3. 迁移建议

• 检查现有系统是否依赖 DeviceNet 或特定协议，若需兼容需额外配置网关。

• 使用 Studio 5000 软件重新组态，确保固件版本（如 1756-CN2 的 25.004）与控制器匹配。
