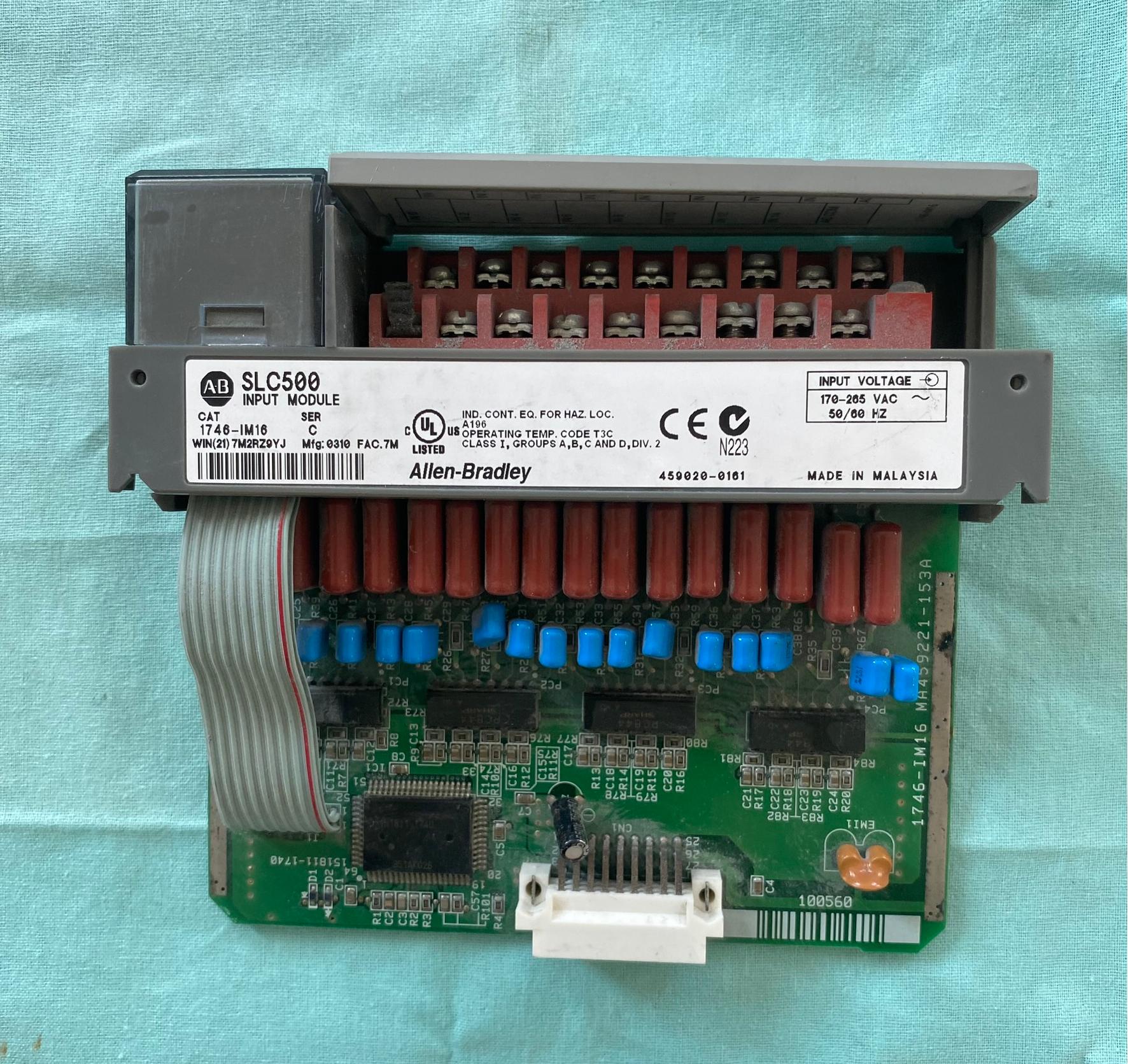

AB罗克韦尔1746-IM16 数字交流输入模块

一、核心技术参数

1. 信号规格

• 输入电压：170-265V AC（47-63Hz），兼容 200/240V AC 标称值。

• 输入类型：交流（AC），每个通道额定电流 12mA（240V AC 时）。

• 隔离保护：1500V AC 隔离电压，确保输入端子与控制逻辑间的电气安全。

• 信号延迟：导通延迟≤35ms，关断延迟≤45ms。

2. 物理特性

• 通道数量：16 点，分组方式为 16 点 / 公共端。

• 尺寸与安装：适配 1746 系列 I/O 机箱，支持本地或分布式安装。

• 功耗：背板电流 85mA（5V DC），总功耗约 5.17W。

二、应用场景

1. 制造业：生产线设备启停控制、物料输送监测、质量检测等，连接限位开关、接近传感器等。

2. 能源与化工：电机、泵、阀门的状态监控，适配石油、电力等行业的高电压环境。

3. 交通运输：信号灯、道闸、输送带的自动化控制。

4. 建筑自动化：智能照明、空调系统、安防设备的信号采集。

5.

6. 一、核心参数

7. 制造商：Allen-Bradley（罗克韦尔自动化旗下品牌）

8. 产品系列：SLC 500 系列

9. 输入类型：16 点交流（AC）输入，单组公共端设计

10. 电压范围：170-265V AC（47-63Hz），标称值 200/240V AC

11. 信号延迟：导通≤35ms，关断≤45ms

12. 隔离保护：1500V AC 隔离电压，确保电气安全

13. 功耗：背板电流 85mA（5V DC），总功耗约 5.17W

14. 二、物理特性

15. 尺寸：适配 1746 系列 I/O 机箱，支持本地或分布式安装

16. 端子设计：可拆卸端子块，支持 14 AWG 导线接入

17. 状态指示：面板 LED 实时显示各通道通断状态

18. 三、应用场景

19. 工业控制：生产线设备启停、传感器信号采集（如限位开关、接近开关）

20. 能源与化工：电机、泵、阀门状态监控，适配高电压环境

21. 交通运输：信号灯、道闸自动化控制
