AB罗克韦尔1746-IB16 直流输入模块
    发布时间: 2025-08-06 14:20

一、基础参数

  1. 型号与类型

    • 产品型号:1746-IB16

    • 类型:直流输入模块(漏型 / Sink 模式)

    • 制造商:罗克韦尔自动化(Allen-Bradley)

  2. 电气特性

    • 电压范围:10-30VDC(标称 24VDC)

    • 通道数:16 个独立输入通道(单组公共端)

    • 信号延迟:导通 / 关断最大 8ms

    • 背板电流:5VDC 下消耗 85mA

  3. 物理规格

    • 尺寸:高度 5.461cm × 宽度 16.637cm × 长度 24.892cm

    • 重量:约 0.392kg

    • 端子类型:可拆卸端子块(RTB),支持 22-16 AWG 线缆。

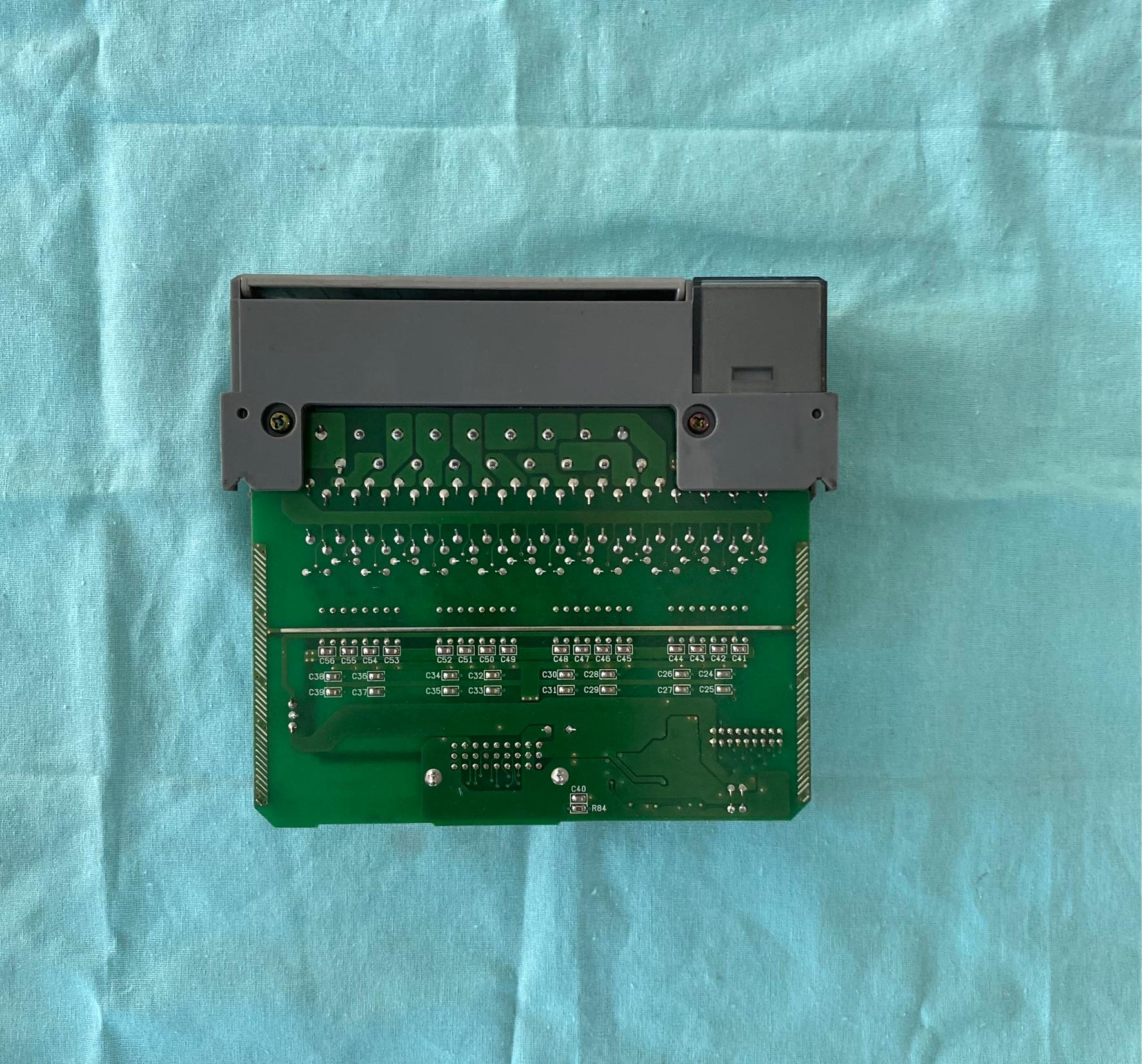

AB罗克韦尔1746-IB16 直流输入模块

AB罗克韦尔1746-IB16 直流输入模块

一、技术规格与功能

  1. 输入特性
    • 电压范围:10-30VDC(漏型输入,Sink 模式)。

    • 通道数:16 个独立输入通道,支持单组公共端设计。

    • 信号延迟:每通道最大 8ms(导通 / 关断),适用于快速响应场景。

    • 输入电流:标称 8mA @24VDC,背板电流消耗 85mA @5VDC。

  2. 电气隔离
    • 通信电路与背板隔离:500V DC(通信)、1500V AC(背板),确保抗干扰能力。

  3. 环境适应性
    • 工作温度:0°C 至 60°C,满足工业环境需求。

    • 防护等级:符合 IP20 标准,需安装在控制柜内。

二、应用与系统兼容性

  1. 适用平台
    • 专为 SLC 500 系列 PLC 设计,可安装在 1746 系列本地或分布式 I/O 底盘中。

    • 支持通过 1747 系列通信适配器(如 ControlNet、Remote I/O)实现远程 I/O 扩展。

  2. 典型应用
    • 连接传感器(如接近开关、限位开关)、继电器触点、按钮等离散信号设备。

    • 适用于工业机械控制、生产线监控、过程自动化等场景。

三、接线与安装

  1. 端子与布线
    • 使用 可拆卸端子块(RTB) 简化接线,支持 22-16 AWG 线缆。

    • 输入信号需通过外部电源供电,公共端(COM)需与模块内部电路共地。

    • 具体接线图可参考官方手册(如 Publication 1746-IN027)。

  2. 安装注意事项
    • 模块需垂直安装在 1746 底盘中,确保散热和电气连接稳定。

    • 避免强电磁干扰源,建议与动力电缆保持物理隔离。

    • 一、基础参数

    • 型号与类型
      • 产品型号:1746-IB16

      • 类型:直流输入模块(漏型 / Sink 模式)

      • 制造商:罗克韦尔自动化(Allen-Bradley)

    • 电气特性
      • 电压范围:10-30VDC(标称 24VDC)

      • 通道数:16 个独立输入通道(单组公共端)

      • 信号延迟:导通 / 关断最大 8ms

      • 背板电流:5VDC 下消耗 85mA

    • 物理规格
      • 尺寸:高度 5.461cm × 宽度 16.637cm × 长度 24.892cm

      • 重量:约 0.392kg(0.864 磅)

      • 端子类型:可拆卸端子块(RTB),支持 22-16 AWG 线缆

    • 认证与防护
      • 安全认证:CE、UL、CSA、EN 等

      • 隔离等级:背板与输入电路隔离 1500V AC

      • 防护等级:IP20(需安装在控制柜内)

    • 二、应用与系统兼容性

    • 适用平台
      • 仅兼容 SLC 500 系列 PLC,可安装在 1746 系列本地或分布式 I/O 底盘中。

      • 支持通过 1747 系列通信适配器(如 ControlNet、Remote I/O)实现远程扩展。

    • 典型应用场景
      • 连接传感器(如接近开关、限位开关)、继电器触点、按钮等离散信号设备。

      • 适用于工业机械控制、生产线监控、过程自动化等场景。
