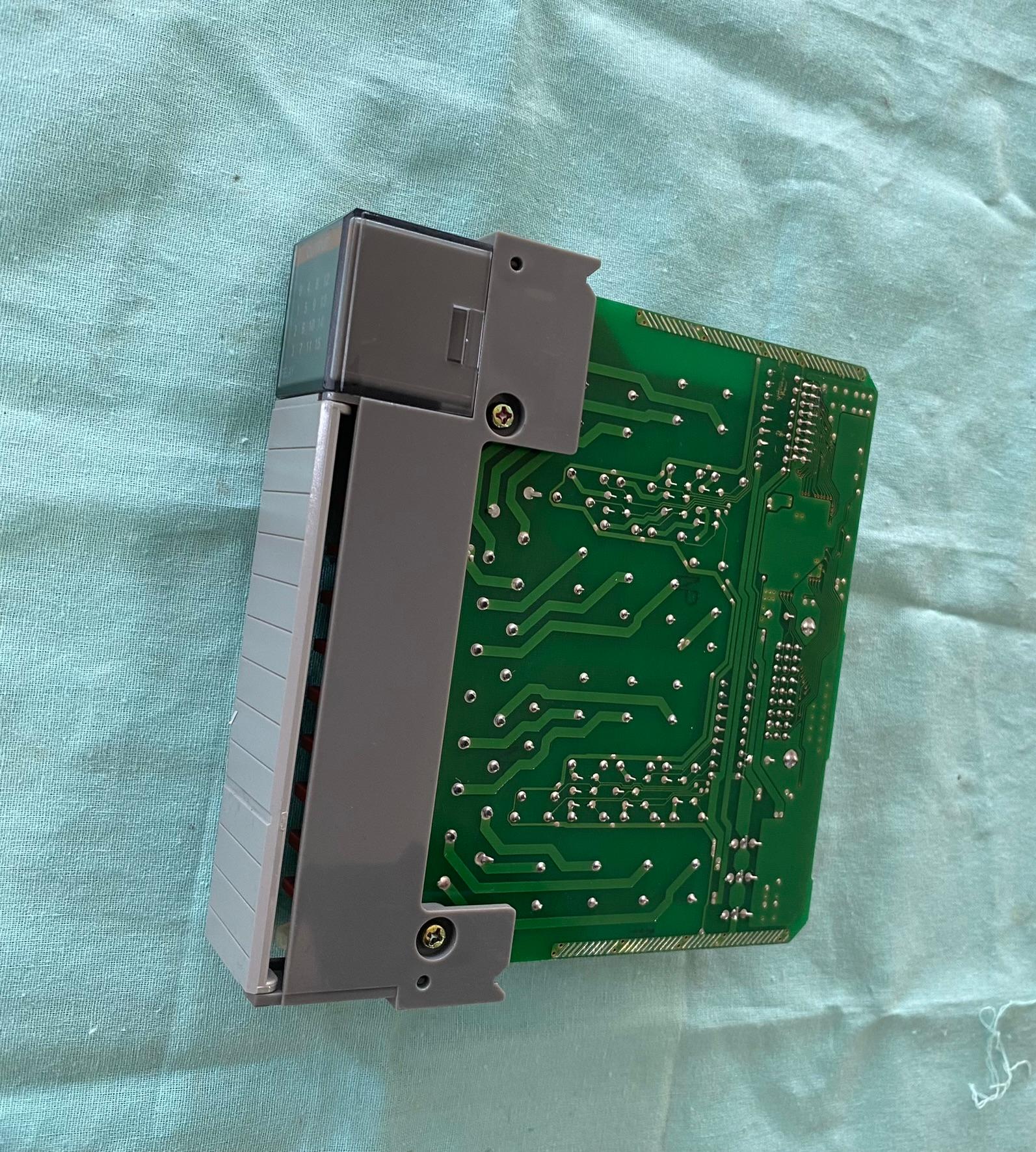

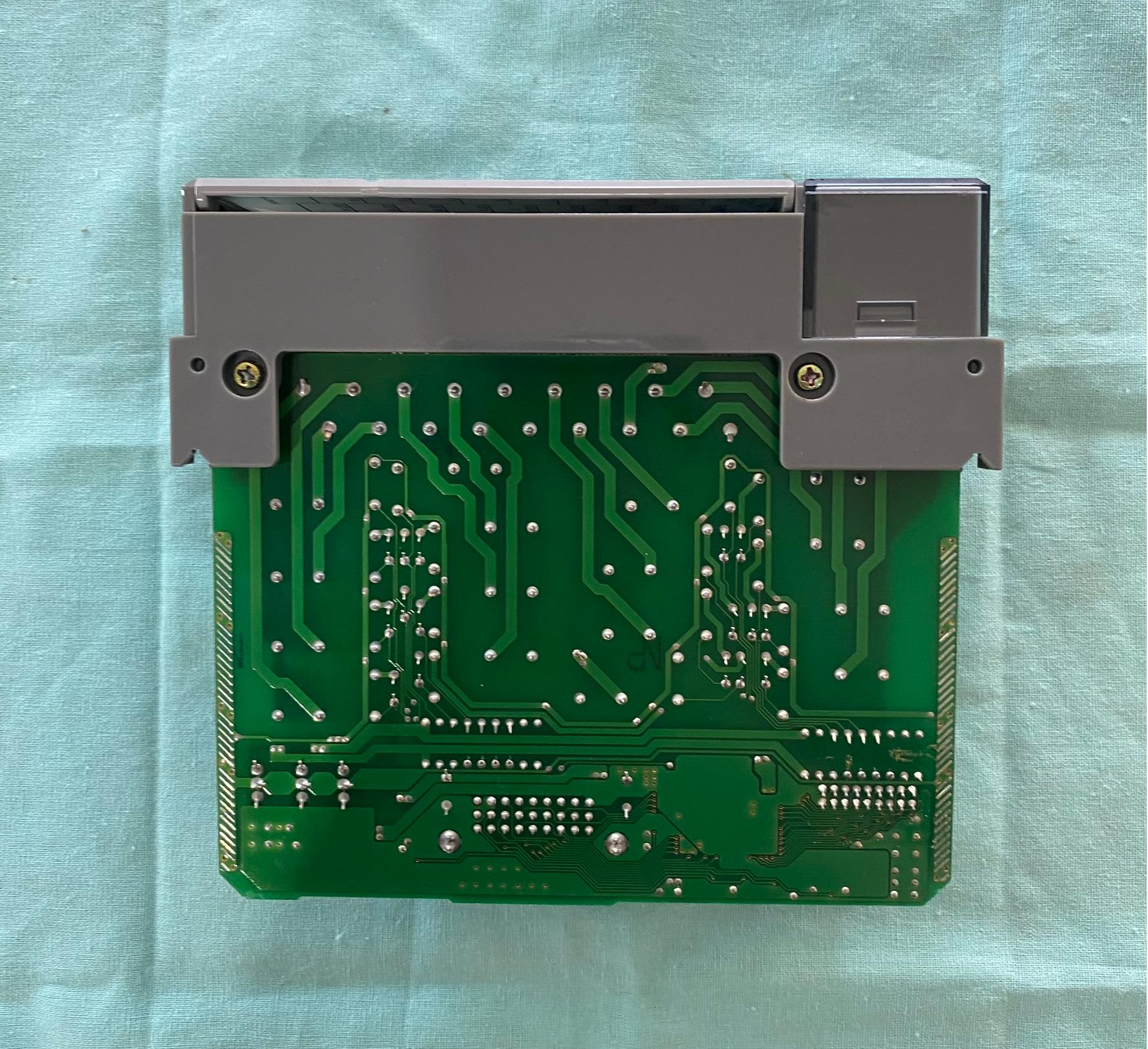

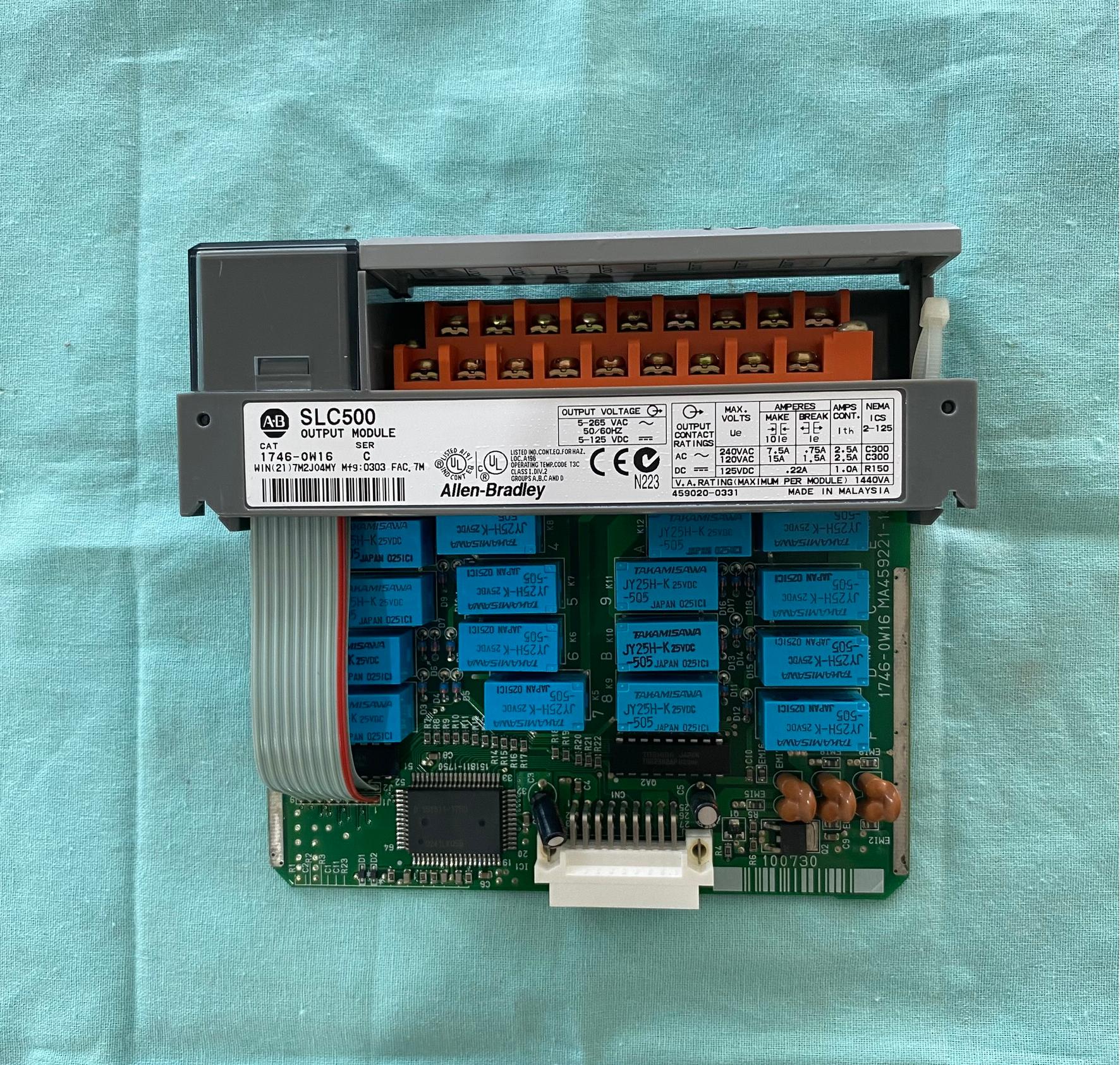

AB罗克韦尔1746-OW16 数字输出模块

一、核心功能与技术参数

1. 模块定位
   属于 SLC 500 系列的数字输出模块，支持AC/DC 混合电压输入，适用于需要灵活配置的工业场景。
2. 电气规格

• 电压范围：AC 5-265V 或 DC 5-125V，两组独立供电（每组 8 点），可混合使用 AC/DC 电压。

• 输出电流：AC 120V 时 1.5A（断开）/15A（闭合）；DC 24V 时 2.0A（连续）。

• 信号延迟：最大阻性负载下，通断延迟均为 10ms。

• 分组设计：2 组独立输出，每组 8 点，支持混合电压应用，无需额外电路转换。

3. 物理特性

• 尺寸：约 3.5cm×13cm×14cm，重量 0.56kg，紧凑设计便于安装。

• 认证：符合 UL、CSA、CE 标准，适用于恶劣工业环境。

•

二、应用场景与安装要点

1. 典型应用

• 工业自动化：驱动电机启停、阀门控制、产线设备联动。

• 过程控制：配合 PLC 实现逻辑控制与数据处理，如包装机械、输送线等。

2. 安装与配置

• 使用 RSLogix 500 编程软件设置槽号、输出类型（AC/DC）及安全互锁逻辑。

• 验证输出信号时，可强制单点测试并通过万用表确认通断状态。

• 插入 SLC 500 机架对应槽位，确保背板连接器完全卡入。

• 每组输出需独立接入负载电源，且需并联浪涌抑制器（如二极管）以保护触点。
