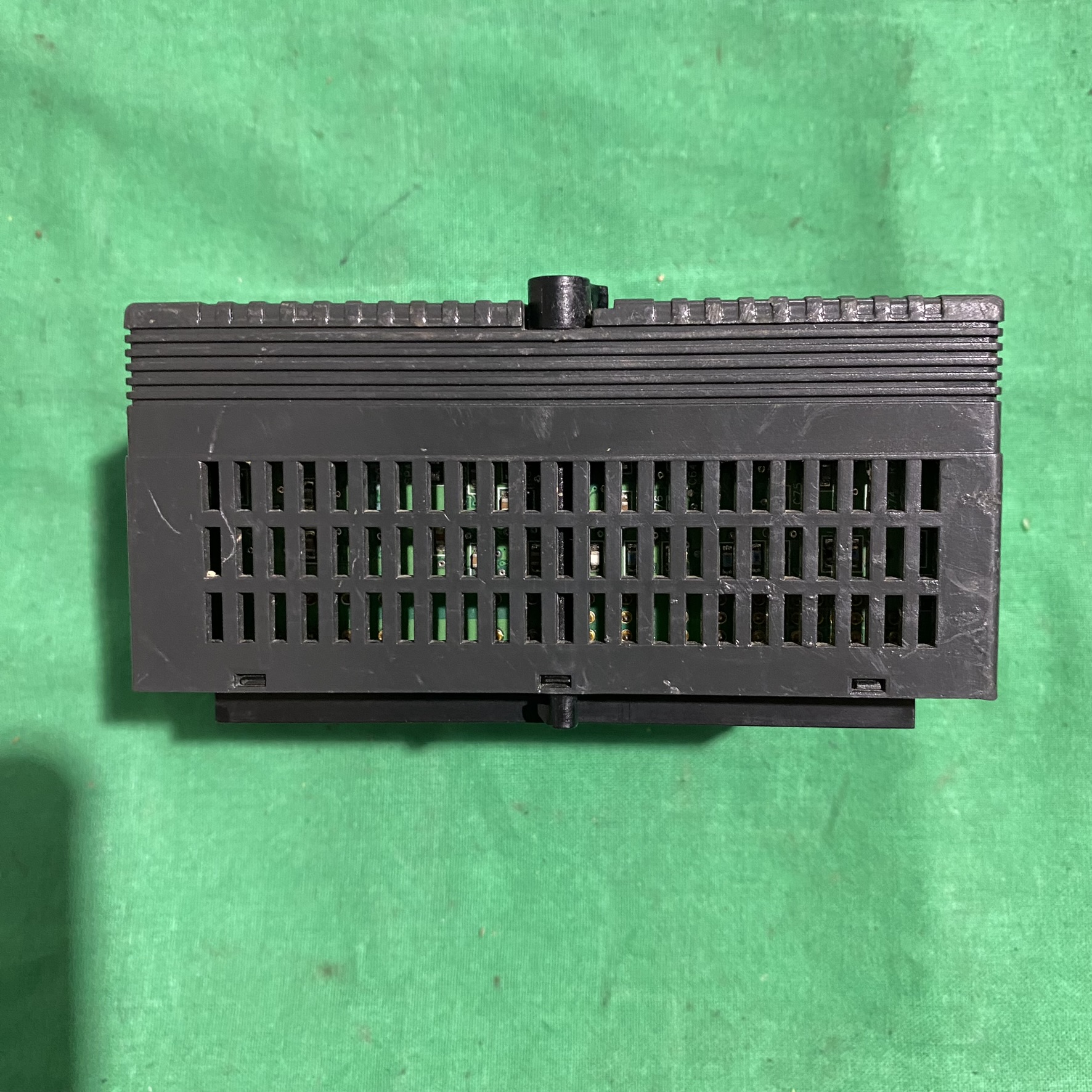

一、核心功能与技术参数

1. 输入配置与传感器兼容性

• 通道数：4 个独立 RTD 输入通道，支持3 线或 4 线制 RTD 传感器，适配工业温度测量（如加热炉、反应釜、管道温度监控）。

• 传感器类型：

• 铂电阻（25Ω、100Ω、1000Ω）；

• 铜电阻（10Ω、50Ω、100Ω）；

• 镍电阻（100Ω、120Ω）；

• 镍铁合金（604Ω）。

• 电阻测量范围：

• 0-500Ω（适用于高精度小范围温度测量）；

• 0-3000Ω（适用于宽量程温度监控）。

2. 信号处理与精度

• 分辨率：16 位模数转换（ADC），确保温度测量精度达 ±0.15%（25℃时）。

• 更新速率：

• 60Hz 时：约 210ms / 通道；

• 50Hz 时：约 230ms / 通道，适配不同电网频率环境。

• 线性化与校准：内置线性化算法，支持自动校准（上电时及周期性校准），补偿环境温度漂移。

3. 电气与环境特性

• 隔离设计：

• 输入与框架间隔离：1500V AC（1 分钟耐压测试）；

• 输入与逻辑电路隔离：250V AC，抗电磁干扰符合 IEC 61000-6-2 标准。

• 电源需求：

• 逻辑电源：5VDC（由 VersaMax 背板提供，功耗 125mA）；

• 传感器激励：模块内置恒流源（无需外部电源），适配无源 RTD 传感器。

• 环境适应性：

• 工作温度：0°C 至 + 60°C（基础工业级，无宽温设计）；

• 存储温度：-40°C 至 + 85°C；

• 防护等级：IP20（需配合载体模块密封套件升级至 IP65）。

二、系统集成与兼容性

1. 硬件适配性

• 载体模块支持：需安装在 VersaMax 系列 I/O 载体（如 IC200CHS022B）的通用插槽，通过底部连接器与背板通信，由载体模块提供 5VDC 逻辑电源。

• PLC 兼容性：与 VersaMax 系列 CPU（如 IC200UDD020）通过 Genius 总线或 EtherNet/IP 通信，支持分布式扩展（级联距离≤1200 米）。

• 跨品牌协同：通过网关（如 IC693CMM742）可接入西门子 S7-1200、罗克韦尔 CompactLogix 等第三方 PLC，适配混合品牌生产线。

2. 诊断与维护

• LED 指示灯：

• “FIELD PWR”：绿色常亮表示传感器激励正常；

• “OK”：绿色常亮表示背板通信正常，琥珀色闪烁表示模块故障。

• 故障反馈：支持 PLC 读取通道开路、短路、超量程等故障代码，通过 Proficy 软件可远程诊断模块状态。

三、型号后缀与同类产品差异

1. 后缀 “DC” 的含义

• 功能限定：代表该模块为直流激励版本，仅支持 RTD 传感器输入（无热电偶或电压 / 电流输入功能），相比通用型模块（如 IC200ALG260C）功能更专注。

• 温度范围：与基础型号（如 IC200ALG620）一致，仍为 0°C 至 + 60°C，无宽温扩展。

2. 与 VersaMax 系列其他模拟输入模块的对比

四、安装与故障排查

1. 接线规范

• 线缆要求：

• 推荐使用屏蔽双绞线（如 Belden 3103A），屏蔽层单点接地（接地电阻≤4Ω），避免信号干扰；

• 3 线制 RTD 需平衡导线电阻（≤5Ω/ 线），4 线制可消除导线电阻影响。

• 端子扭矩：螺丝型端子拧紧扭矩 0.5-0.8N・m，确保振动环境下接触可靠。

2. 常见故障处理

• 温度跳变或异常：

1. 检查 RTD 传感器引线是否开路或短路（万用表测量电阻值是否与温度对应）；

2. 确认模块通道配置与传感器类型匹配（如铂 100Ω 误设为铜 50Ω）。

• 通信中断：

1. 检查 Genius 总线终端电阻（120Ω）是否接入，波特率与 CPU 匹配（默认 1Mbps）；

2. 替换同型号模块测试，排除硬件故障。

五、典型应用场景

1. 化工反应釜温度监控：
   接入 4 线制铂电阻（PT100），实时监测反应釜内温度，通过 PLC 控制冷却阀开度，确保工艺稳定性。
2. 食品饮料巴氏杀菌设备：
   采集管道内 3 线制镍电阻（Ni100）信号，控制杀菌温度在 72°C±0.5°C，满足食品安全标准。
3. 制药厂洁净室环境控制：
   监测多个区域的温度（通过 RTD 网络），联动空调系统维持 22°C±2°C，符合 GMP 规范。
4. 电力设备状态监测：
   测量变压器绕组温度（RTD 嵌入绕组），提前预警过载或绝缘老化，预防设备故障。

六、替代方案与采购建议

1. 原厂升级方案（PACSystems RX3i）

• IC695ALG600：4 通道 RTD 输入模块，支持热插拔和 OPC UA 协议，适配工业互联网平台（如 GE Predix），温度范围扩展至 - 20°C 至 + 70°C。

2. 第三方兼容方案

• 西门子 SM 1231 RTD：4 通道 RTD 输入模块，支持 Profinet，通过网关（如 IC693CMM742）可接入 GE 系统，适配混合品牌生产线（如汽车总装车间）。

3. 采购注意事项

• 生产日期（建议≤5 年），避免长期库存导致的元件老化；

• 模块标签完整性（RTD 类型标识清晰），确保与实际配置一致。

总结

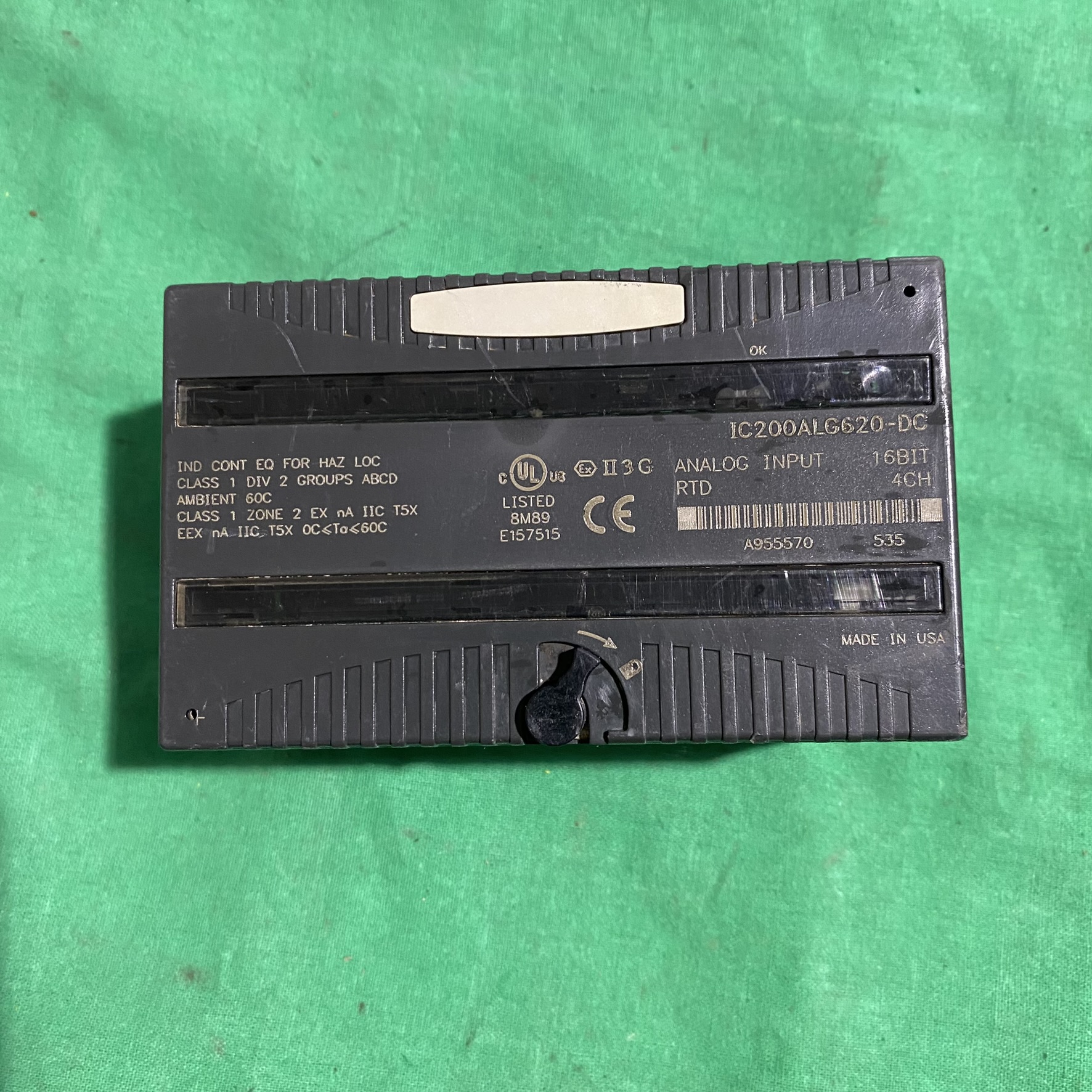

IC200ALG620-DC 作为 VersaMax 系列的高精度 RTD 输入模块，以多传感器兼容、高抗干扰能力及工业级温度范围为核心优势，适合常规环境下的温度监控场景。实际应用中需注意线缆接地、传感器匹配及电源稳定性，长期使用建议升级至 RX3i 架构以提升系统扩展性与可靠性。如需技术文档，可参考 GE 官方《VersaMax I/O System Manual》或联系技术支持（400-810-1315）

一、温度范围的技术定义

1. 额定工作温度

• 0°C 至 + 60°C：模块可稳定运行的环境温度区间，覆盖大多数工业场景（如车间、控制室、洁净室等）。

• 存储温度：-40°C 至 + 85°C，支持长期仓储或运输过程中的极端温度耐受。

2. 温度限制的核心逻辑

• 电子元件特性：模块内部的 16 位 ADC 芯片、RTD 激励电路及信号调理元件（如运算放大器）在 0-60°C 范围内可保持最佳线性度（±0.15% 精度），超出此范围可能导致温漂加剧或元件老化加速。

• 散热设计：模块无主动散热元件（如风扇），依赖自然对流散热，60°C 上限是基于 PCB 布局和材料热稳定性的综合考量。

二、环境适应性与典型场景

1. 适用场景

• 常规工业环境：如食品饮料生产线（巴氏杀菌设备温度监控）、制药厂洁净室（22°C±2°C 环境控制）、化工反应釜（常温段工艺监测）等，0-60°C 完全覆盖其运行温度。

• 非极端气候地区：适用于室内或带温控的控制柜，避免阳光直射或热源（如加热炉、蒸汽管道）近距离烘烤。

2. 限制场景

• 高温环境：冶金炉（>60°C）、烘干窑（>80°C）等需选宽温模块（如 PACSystems RX3i 的 IC695ALG600，-20°C 至 + 70°C）。

• 低温环境：冷库（<-0°C）或户外严寒地区需升级至带宽温设计的型号（如 IC200ALG620-F，-20°C 起）。

三、与同系列模块的温度对比

四、温度相关的安装建议

1. 物理布局

• 模块周围预留≥5cm 散热空间，避免与大功率元件（如接触器、变频器）紧邻安装，减少热辐射影响。

• 控制柜内需配置温控风扇，当环境温度 > 40°C 时启动强制风冷，确保模块表面温度≤55°C。

2. 线缆与接地

• 使用耐高温线缆（如硅橡胶绝缘线），避免高温导致绝缘老化；

• 传感器引线采用双绞线并单点接地（接地电阻≤4Ω），减少电磁干扰引发的温度测量偏差。

3. 长期运行维护

• 每季度检查模块表面温度（可用红外测温仪），异常升温（如持续 > 55°C）需排查散热或负载问题；

• 建议每 2 年更换模块内部的电解电容（寿命约 5-8 年），预防高温导致的电容失效。

五、温度异常的故障排查

1. 温度跳变或漂移

• 可能原因：

1. 模块所处环境温度超过 60°C（如控制柜通风不良）；

2. RTD 传感器引线过长（>100 米）导致线路损耗，间接影响模块温度补偿算法。

• 解决方法：

• 改善通风或增设散热片；

• 缩短传感器线缆长度，或改用 4 线制 RTD 消除导线电阻影响。

2. 通信中断或误码

• 可能原因：

1. 高温导致背板连接器氧化（尤其在高湿度环境）；

2. 模块内部晶振受温度影响频率偏移，导致通信时序紊乱。

• 解决方法：

• 用无水酒精清洁连接器触点，涂抹导电膏；

• 更换备用模块，确认是否为硬件老化问题。

总结

IC200ALG620-DC 的0°C 至 + 60°C 工作温度范围是其作为基础工业级模块的核心参数，适合常规环境下的温度监控。实际应用中需通过合理布局、散热设计及定期维护确保其长期稳定运行，极端环境则需升级至宽温型号。如需官方验证，可参考 GE《VersaMax I/O System Manual》或联系技术支持（400-810-1315）获取模块温度特性的详细数据
