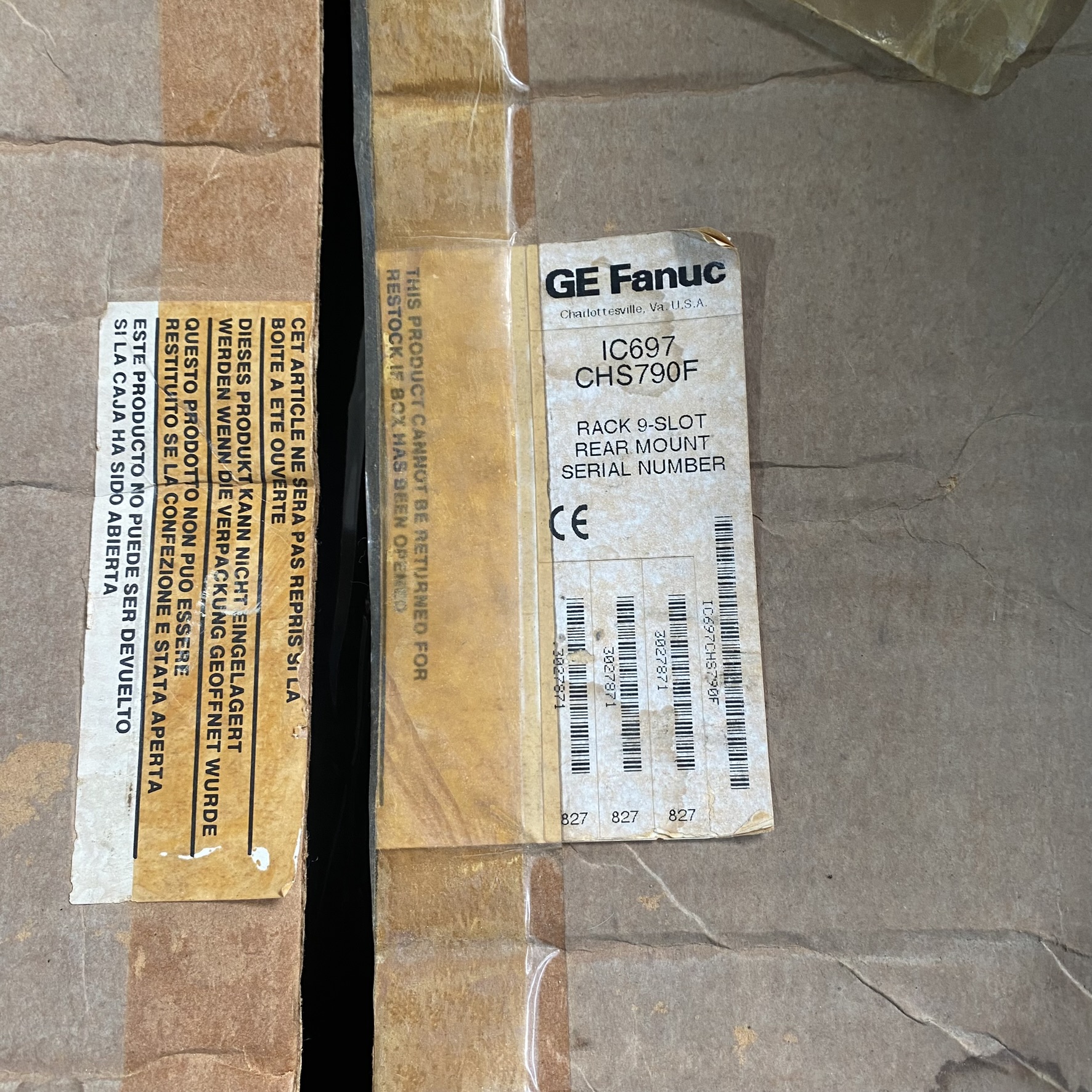

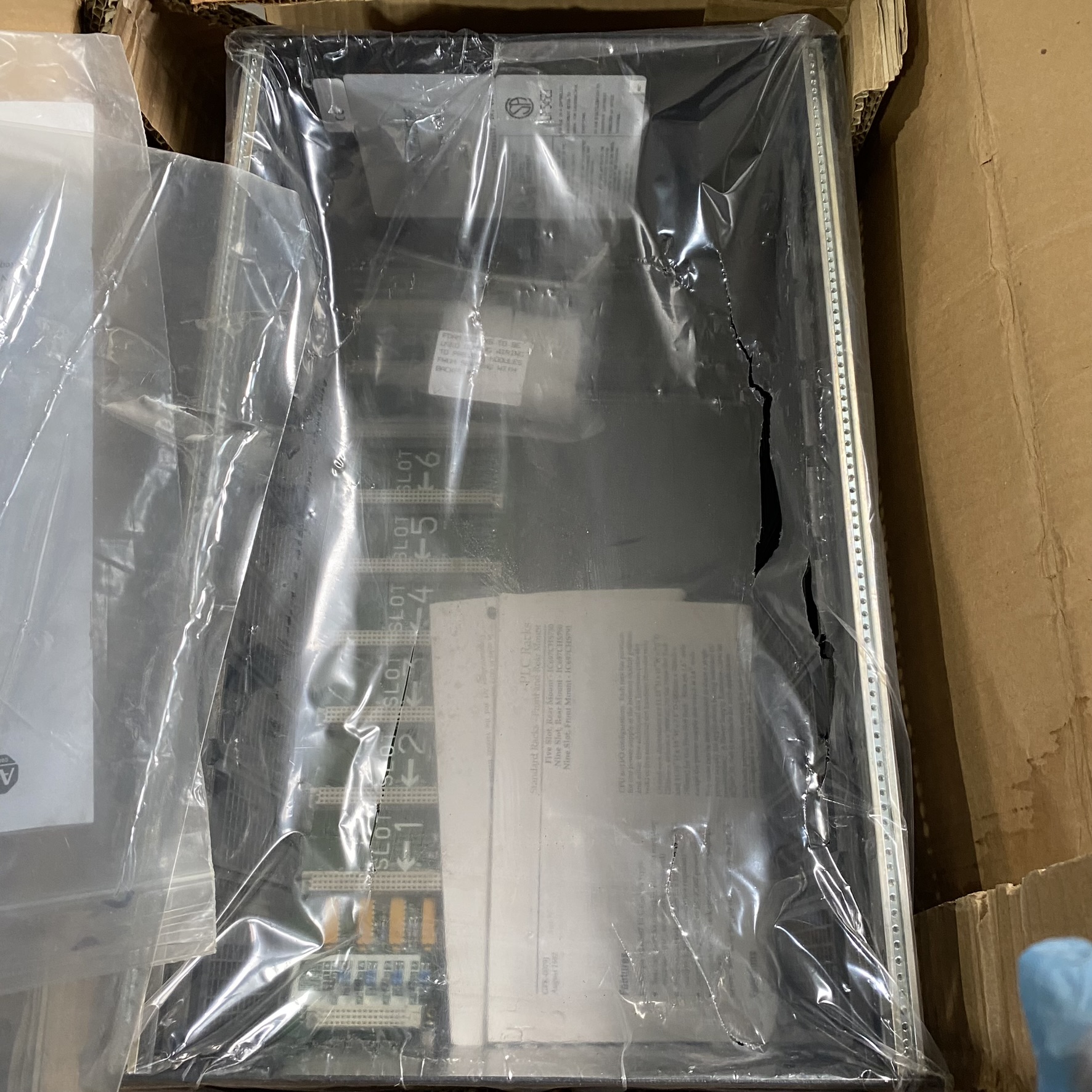

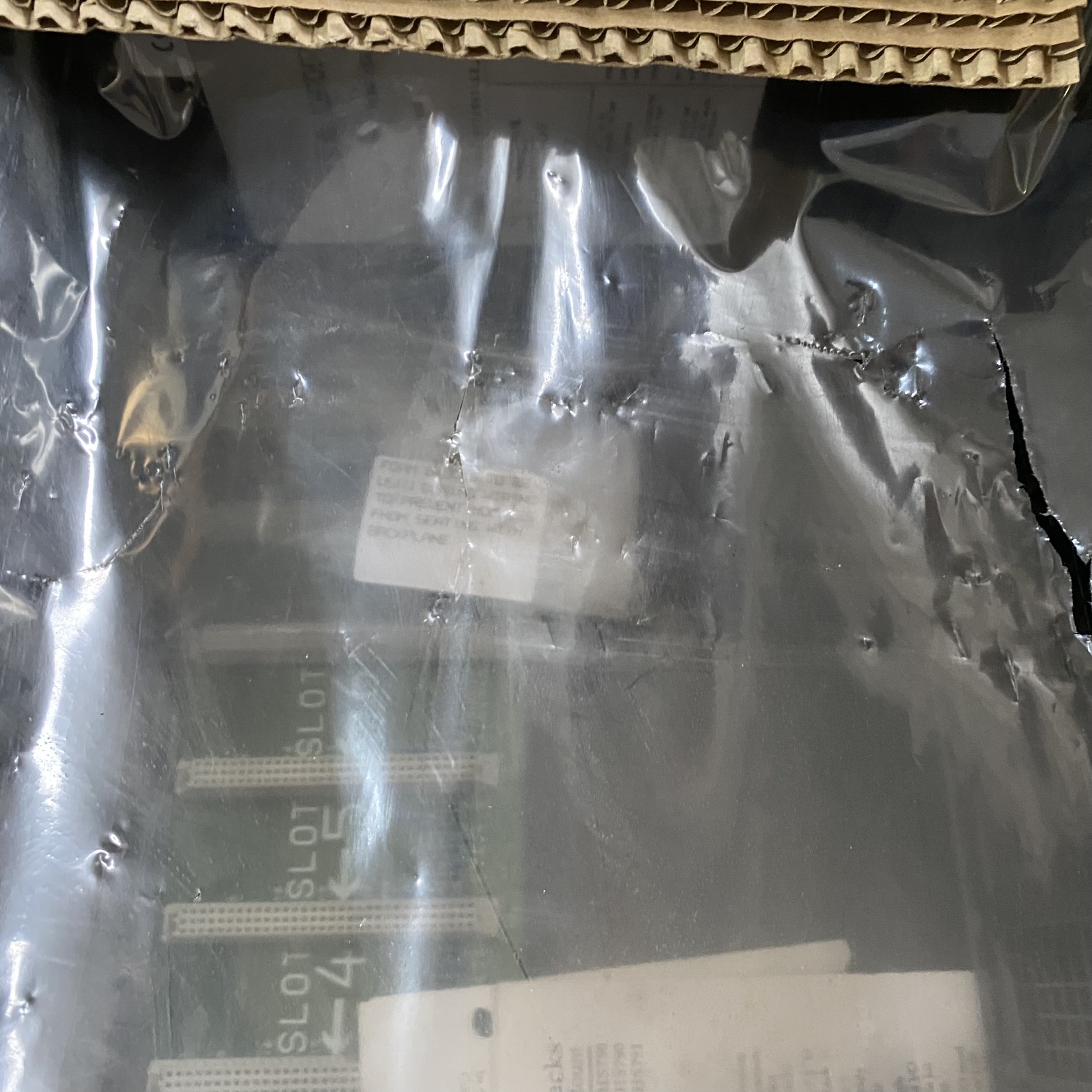

基本特征：该机架有 9 个插槽和 1 个电源插槽，尺寸为 11.15 英寸高 ×19 英寸宽 ×7.5 英寸深（283 毫米 ×483 毫米 ×190 毫米），支持后部安装到 10 英寸深的外壳中，前部安装到 19 英寸的机架上。

电气参数：工作电压为 5 伏直流电，额定电流为 20 安培。不同功率电源对应的最大 5 伏电流不同，100 瓦 120/240 伏交流电或 125 伏直流电电源时为 20 安培，55 瓦 120/240 伏交流电或 125 伏直流电电源时为 11 安培，90 瓦 24 伏直流电电源或 90 瓦 48 伏直流电电源时为 18 安培。

功能特点：支持扩展 I/O，可扩展两个机架并共享电源模块，兼容所有 IC697 PLC 模块。该机架为安装的模块提供背板电源，并允许模块与通信适配器或中央处理器（CPU）通信，支持插槽寻址，允许用户配置 I/O 点参考

系统架构：基于 VME 总线标准，具有开放式架构，可与众多不同厂商生产的数千种 VME 标准板卡一起使用，能方便地与驱动器、伺服控制器、视觉系统等进行连接，还可通过总线对总线接口模块实现扩展。

CPU 模块：拥有多种 CPU 模块，如 CPX 系列 CPU，提供更强的计算能力、应用记忆能力、通讯能力以及冗余能力。部分 CPU 型号包括 IC697CPU731（512 离散 I/O，32K 内存，12MHz 处理器，1 个串行端口）、IC697CPX928（12K 离散量 I/O，6Meg 内存，96MHz 处理器，3 个串行端口）等。

冗余系统：通过将系列 90-70 PLC 与 Genius I/O 的先进功能性相结合，提供多种冗余方案。其中，Genius 模块冗余（GMR）系统具备 class 6 TÜV 等级，基于 3 个独立的 PLC 和广泛诊断，使用三选二表决，提供高可靠性和防错操作，是紧急停车和人身安全防护系统的理想选择；CPU 智能冗余（CGR）系统通过将 2 个电源和 2 个 CGR CPU 连接至 1 个或多个 Genius I/O 网络，实现增强型热备份 CPU 冗余。

通讯能力：提供了广泛的通讯选项，包括以太网 TCP/IP、反射内存、Genius LAN 和串行通讯模块等，可方便地与其他设备进行数据交换，是车间层服务器的理想备选，可用于采集数据并将其传送到 ERP 系统。

I/O 模块：拥有一系列独立且高密度的 VME 模拟 I/O 模块，同时提供离散量输入输出模块，可满足各种不同类型的输入输出需求，为各种应用提供更大的灵活性。

电源模块：电源模块能如同 I/O 模块一样简便地插入到 PLC 机架中，支持任何系列 90-70 的 CPU。有多种额定功率和输入电压范围，内置电源自整定功能、过流保护和过压保护，还可以用一个电源模块为两个机架供电。

机架配置：机架有多种配置，包括 5 槽和 9 槽标准机架、9 槽冗余机架和 17 槽 VME 机架等。每种机架都可以选择前（机架）安装或后（面板）安装，可支持 CPU、本地和远程 I/O，并支持所有 IC697 电源模块
