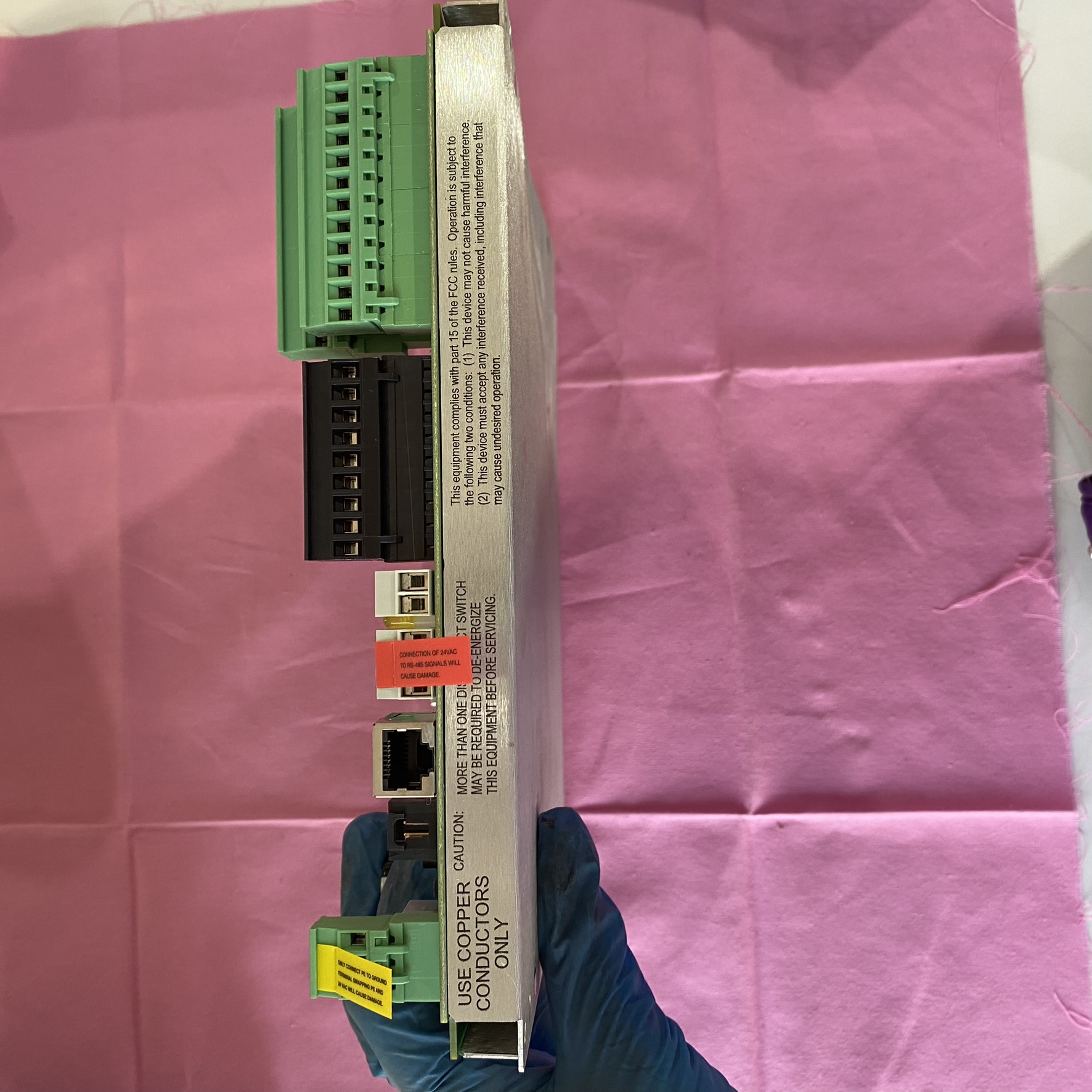

检查设备：确认控制器及配件完好无损，无外观损坏、元件松动等问题。

准备工具：准备好剥线钳、压线钳等接线工具，以及合适规格的导线，如三芯电源线（线径≥1.0 平方毫米）用于控制器供电，超五类双绞网线用于网络连接等。

确定安装位置：选择室内干燥、通风良好、无强电磁干扰、避免阳光直射和高温的地方，如弱电间，方便维护操作，且应固定在稳固的墙面或其他位置。

在选定位置的墙面距地面约 1.4 米处打四孔。

用直通塑料膨胀管（如 3.527 规格）填充孔，再将 FA 型螺钉（如 3.525 规格）拧入，使螺钉离墙壁约 2mm。

将控制器的挂孔对准螺钉挂入，然后将控制器往下移约 9mm，即可完成固定。

电源连接：使用三芯电源线将控制器的电源接口与门禁电源相应端连接，确保接地良好，将控制器 + 12V、GND 端连接至门禁电源的对应端。

读卡器连接：把读卡器的线缆连接到控制器的韦根输入端，注意按照线序正确连接。

电控锁连接：根据电锁类型（常开锁或常闭锁），将其连接到控制器的 NO 或 NC 端。

出门按钮连接：将出门按钮的线缆连接到控制器的辅助输入端。

网络连接：使用超五类双绞网线，将控制器接入局域网，使其与管理端 PC 处于同一网段。
