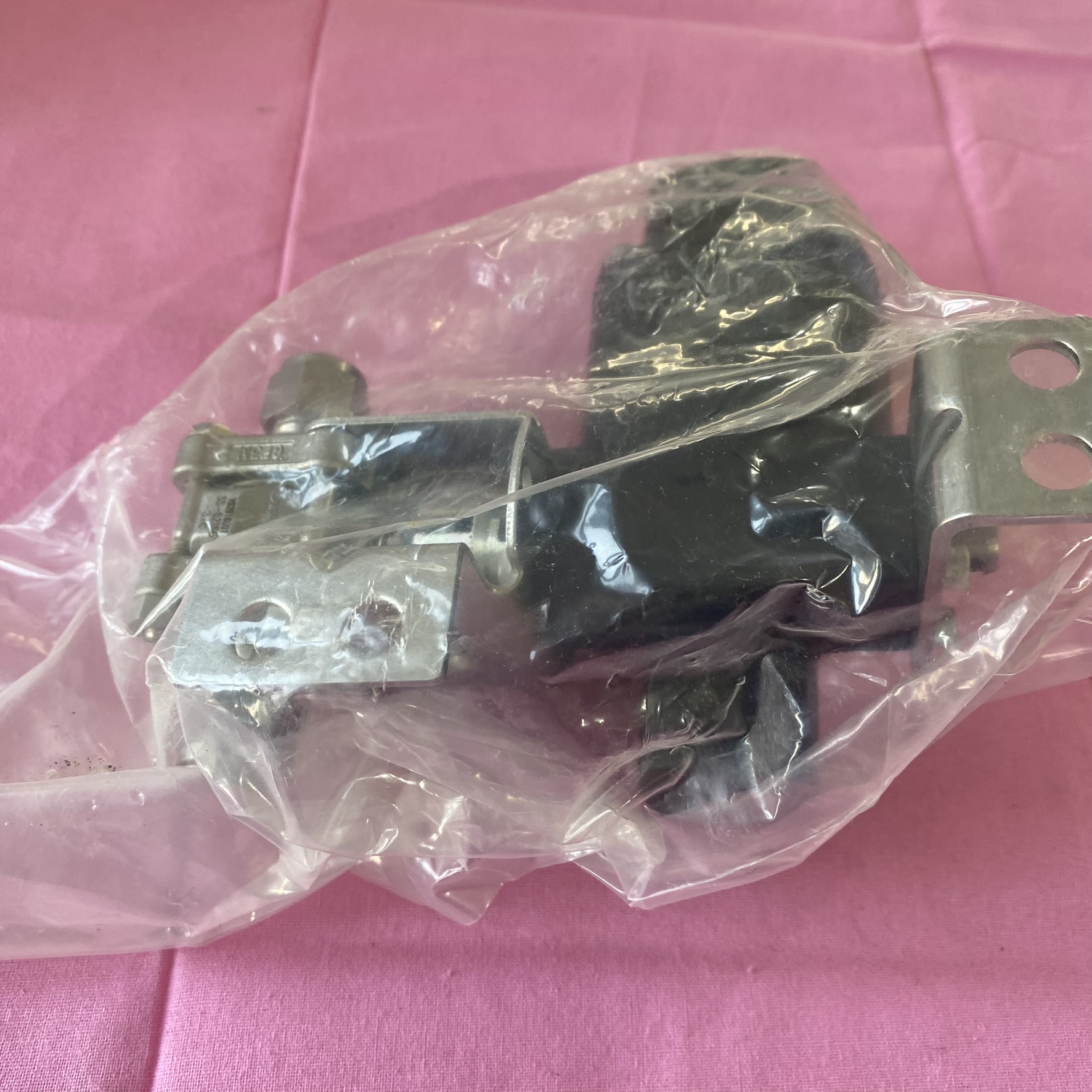

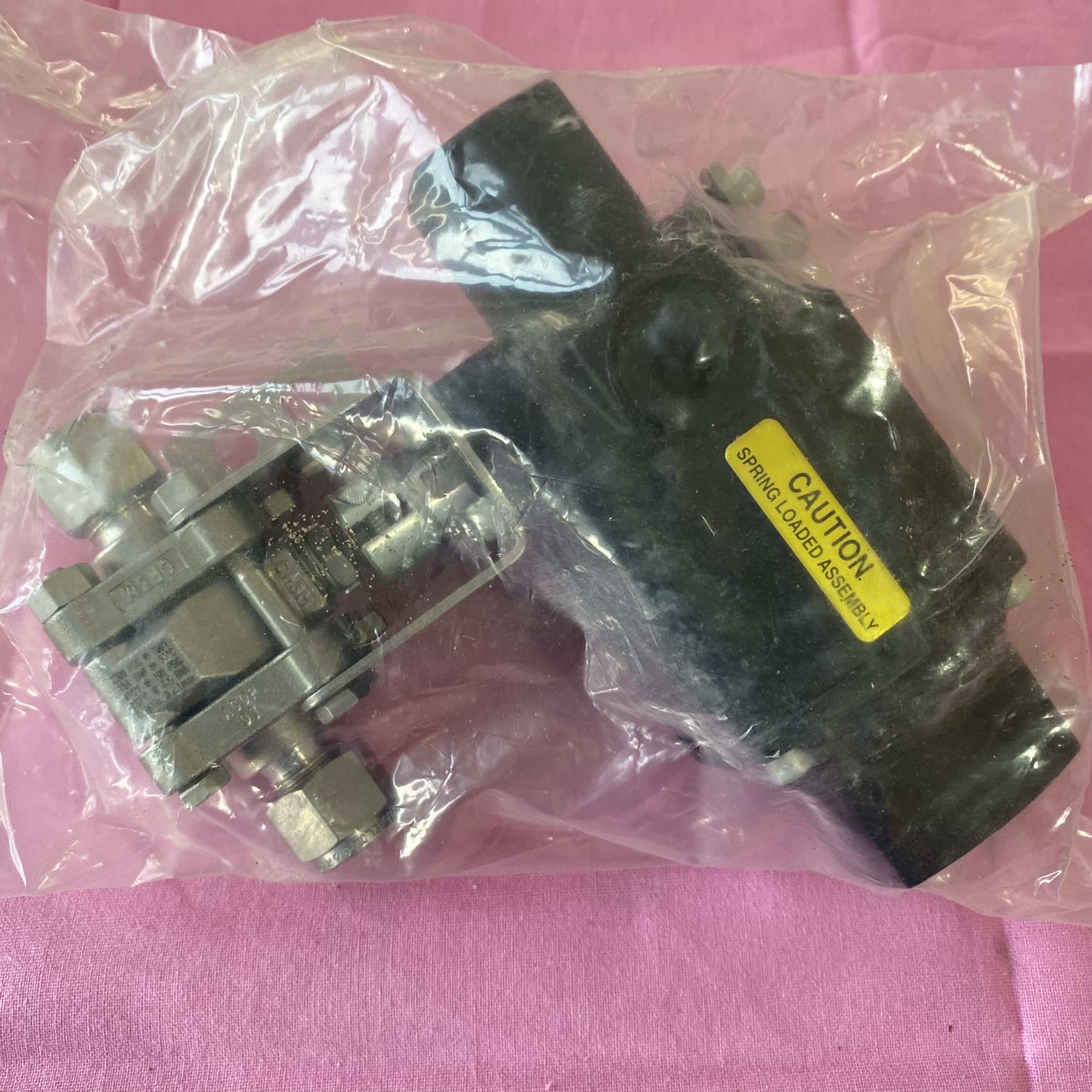

• 产品类型：3 件式 60 系列球阀。

• 阀体材料：316 不锈钢。

• 连接尺寸：两端均为 6mm 世伟洛克卡套管接头。

• 密封材料：强化聚四氟乙烯（PTFE）座椅，座椅弹簧材料为 316 不锈钢。

• 紧固件材料：316 不锈钢。

• 法兰密封材料：碳氟化合物 FKM。

• 流向：直通式，双向关闭。

• 压力额定值：室温下为 2200 psig（约 151 bar）。

• 操作方式：通常配备杠杆手柄，通过四分之一转球实现开关操作。

一、安装建议

1. 安装前准备

• 检查产品完整性：

• 确认阀体、卡套管接头、手柄、密封件（强化 PTFE 阀座、FKM 法兰密封）无损坏，紧固件（316 不锈钢螺栓）齐全且无锈蚀。

• 核对阀门规格与系统匹配：连接尺寸为 6mm 卡套管，适用介质需与 316 不锈钢、PTFE 兼容（避免强腐蚀性介质如熔融碱金属、高温氟化物等）。

• 清洁管路与阀门：

• 用无水乙醇或异丙醇清洗阀门内部及连接管路，去除油污、金属碎屑等杂质（杂质可能划伤密封面，导致泄漏）。

• 确保卡套管端部无毛刺、凹陷或变形，必要时用专用工具（如 SWAGELOK 套管割刀）修整，保证管路与接头贴合紧密。

• 工具准备：

• 使用 SWAGELOK 专用卡套工具（如 MS-AT 系列）进行卡套连接，避免使用普通扳手过度拧紧导致卡套变形。

2. 管路连接与安装

• 安装方向：

• 该球阀为直通式双向关闭设计，无流向限制，可根据管路布局任意安装，但建议手柄朝上或水平方向，便于操作和观察开关状态（手柄与管路平行为 “开”，垂直为 “关”）。

• 卡套管连接步骤：

1. 将卡套螺母和前卡套套在 6mm 管路上，确保管路插入阀体接头底部（插入深度需完全覆盖密封面）。

2. 用手拧紧卡套螺母，直至感觉阻力增大（初步密封）。

3. 使用扭矩扳手按 SWAGELOK 推荐扭矩（6mm 卡套通常为 14-16 N・m）拧紧，确保卡套与管路、阀体形成金属 - 金属密封。

4. 松开螺母后再次拧紧至推荐扭矩，完成二次密封（避免首次安装密封不良）。

• 避免过度应力：

• 安装时确保管路与阀门同轴，避免管路因弯曲、拉伸产生径向应力（应力可能导致阀体变形或密封失效）。

• 高压系统（接近 2200 psig 额定压力）需在阀门两端加装支撑支架，减少振动对连接的影响。

•

3. 安装环境注意事项

• 温度适配：

• 强化 PTFE 密封的工作温度范围通常为 - 29℃至 204℃，若系统温度超过此范围，需提前确认密封件兼容性（如高温场景可更换为金属密封）。

• 腐蚀性环境：

• 316 不锈钢阀体可耐受一般酸碱腐蚀，但在沿海、化工等强盐雾环境中，需定期检查阀体表面，必要时涂抹防锈剂（避免使用含氯防锈剂，防止材质腐蚀）。

二、维护建议

1. 定期检查与清洁

• 泄漏检测：

• 每月（或系统停机时）用肥皂水涂抹阀门连接部位及阀杆密封处，观察是否有气泡产生（微小泄漏可能导致介质损耗或安全隐患）。

• 检查手柄与阀杆连接是否松动，若手柄晃动，需拧紧固定螺栓（扭矩按制造商推荐值，通常为 3-5 N・m）。

• 内部清洁：

• 对于输送含颗粒或粘稠介质的系统，每 6 个月（或根据工况）拆解阀门清洁：

1. 关闭上下游阀门，泄压后拆卸阀体（3 件式设计可拆分阀体、阀盖和球芯）。

2. 用软布或尼龙刷清理球芯、阀座上的杂质，避免使用钢丝刷划伤金属表面。

3. 检查 PTFE 阀座是否有磨损、裂纹，若密封面损坏需及时更换（建议使用 SWAGELOK 原厂密封件，确保尺寸匹配）。

2. 密封件维护与更换

• 阀座更换：

1. 拆卸阀盖螺栓（316 不锈钢材质，需使用匹配扳手，避免滑角），取出旧阀座和弹簧（弹簧为 316 不锈钢，若锈蚀需一同更换）。

2. 新阀座安装时确保方向正确（密封面朝向球芯），弹簧需完全嵌入阀座凹槽。

3. 均匀拧紧阀盖螺栓（按对角顺序分步拧紧，扭矩通常为 8-10 N・m），避免阀体受力不均导致变形。

• 阀杆密封维护：

• 若阀杆处轻微泄漏，可微调阀杆螺母（顺时针拧 1/8 圈），但不可过度拧紧（可能导致阀杆卡滞）。若泄漏持续，需更换阀杆密封件（通常为 O 型圈或 V 型填料，材质为 FKM）。

3. 操作与存储注意事项

• 操作规范：

• 开关阀门时应缓慢操作手柄，避免快速切换导致水锤效应（高压系统中可能损坏阀体或管路）。

• 长期不使用的阀门，需每月操作 1-2 次（全开全关），防止密封面粘连。

• 存储要求：

• 闲置阀门需清洁后涂抹防锈油，两端用塑料堵头密封，避免灰尘、水分进入。

• 存储环境需干燥、通风，远离腐蚀性气体（如氯气、氨气），温度范围 - 20℃至 50℃。
