KOYO TRD-J600-RZS增量式旋转编码器
发布时间: 2025-07-10 17:15

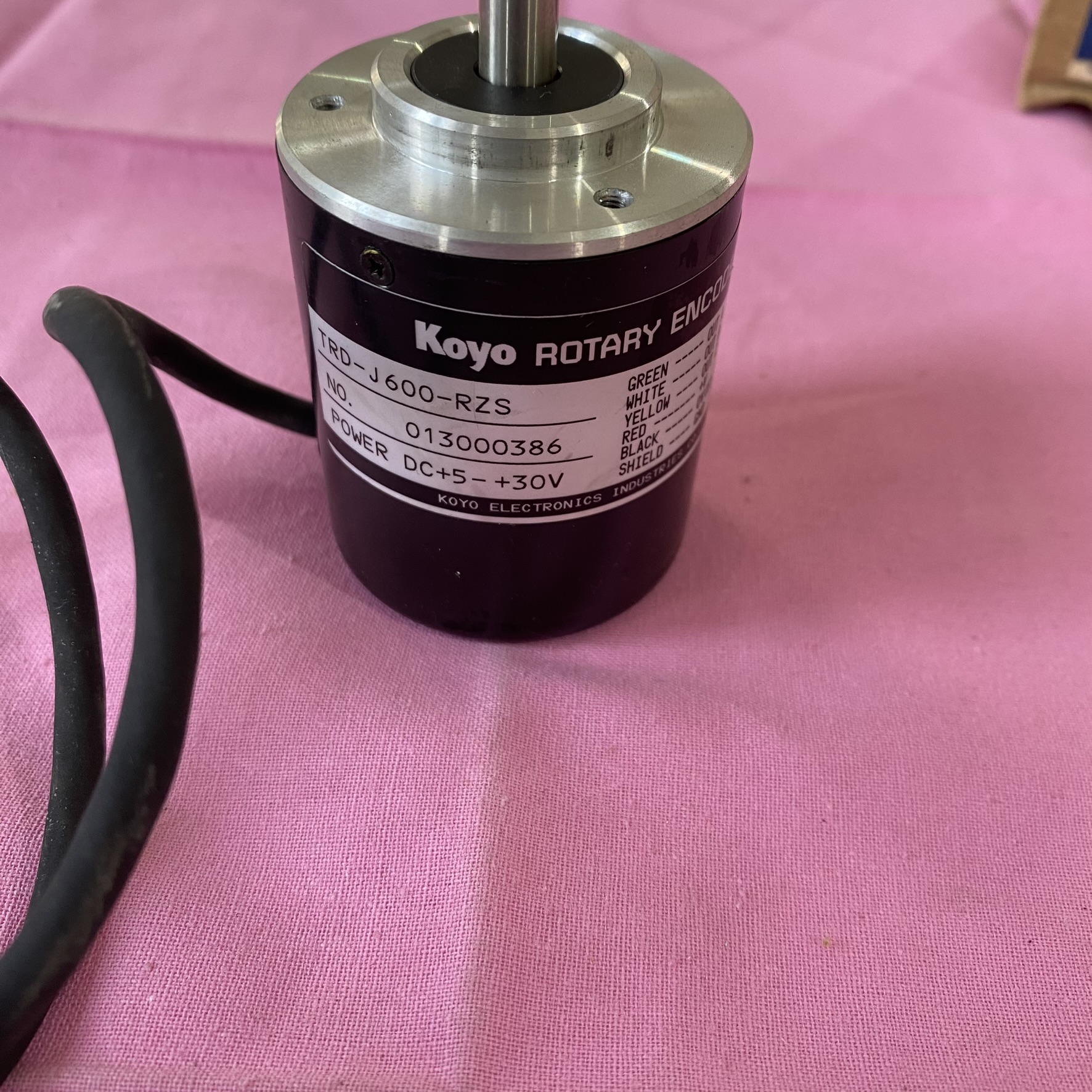

外观尺寸：外径 38mm，长度 30mm，轴径 6mm。
输出特性：二相带原点输出，原点正动作。输出形式为推拉输出，输出波形为占空比 50±25% 的矩形波。
脉冲数：每转输出脉冲数为 600，可用于精确测量旋转角度和位置。
外观尺寸：外径 38mm，长度 30mm，轴径 6mm。
输出特性：二相带原点输出，原点正动作。输出形式为推拉输出，输出波形为占空比 50±25% 的矩形波。
脉冲数：每转输出脉冲数为 600，可用于精确测量旋转角度和位置。
电气规格：电源电压为 4.75-30VDC，允许波纹 3% rms 以下，消耗电流（无负载时）60mA 以下。输出电流流出 “H” 最大 10mA，流入 “L” 最大 30mA；输出电压 “H” 为 (电源电压)-2.5V 以上，“L” 为 0.4V 以下。
机械规格：起动转矩 0.003N.m 以下（+20℃），轴惯性力矩 2×10-6kg.m2，轴允许荷重径向为 50N、轴向为 30N，允许最高旋转数为 5000rpm，轴承寿命 5×109 转，重量 220g（带 0.5 米电缆）以下。
电缆规格：采用 5 蕊防油屏蔽电缆，蕊线截面积为 0.3mm2，电缆外径 5mm。
安装注意事项：
避免机械损伤：编码器属于高精度仪器，安装时严禁敲击和摔打碰撞，否则会影响其性能和使用寿命。
选择合适连接方式：应避免刚性联接，采用弹性联轴器、齿轮或同步带联接传动，以防止因轴的串动、跳动造成编码器轴系和码盘的损坏。
控制安装偏差：安装时应保证编码器轴与设备输出轴的不同轴度＜0.20mm，与轴线的偏角＜1.5°，确保安装精度。
注意轴负载：安装时需留意其允许的轴负载，不得超过极限负载，否则可能损坏编码器或影响测量精度。

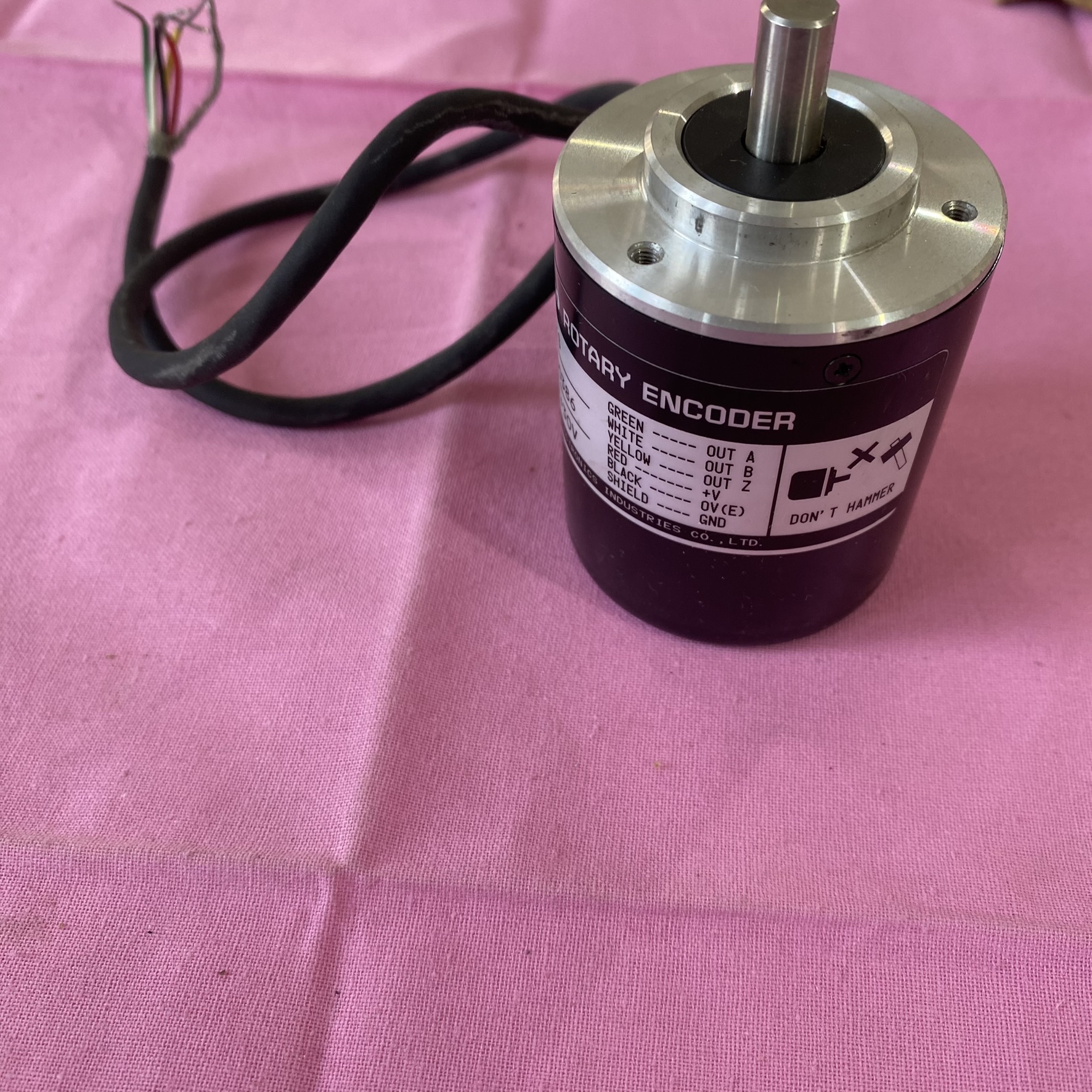

正确接线：接线务必正确，错误接线会导致内部电路损坏。根据编码器的信号类型和输出规格，选择合适的电缆，区分电源线、信号线和屏蔽线，确保接线牢固、可靠。
防止信号干扰：不要将编码器的输出线与动力线等绕在一起或同一管道传输，也不宜在配线盘附近使用，尽可能使用屏蔽电缆，以防止干扰。
使用注意事项：
定期检查维护：定期检查编码器的外观、连接件和电缆等部件，确保无松动、无损坏。定期清洁编码器表面和内部，防止灰尘和油污影响测量精度。
监控运行状态：系统启动后，通过监控软件实时查看编码器的输出数据，关注数据的变化趋势和异常波动，及时发现并处理问题。
控制工作环境：注意环境温度、湿度是否在仪器使用要求范围之内，避免在强电磁波环境中使用。若非防漏结构，不要让编码器溅上水、油等，必要时加上防护罩。
避免带电操作：禁止在装配、使用过程中带电插、拔编码器连接线，以免损坏编码器。插拔时应捏紧编码器线端子头部，避免直接拽、拉编码器线
