一、汽车制造：发动机测试台架的动态参数采集

• 油压传感器：0-10V 信号（对应 0-50bar 压力），监测润滑系统稳定性

• 热电偶放大器：±10V 输出（对应 - 200~800℃温度范围），分析缸体热分布

• 扭矩仪：±5V 信号（0-5000N・m 量程），验证动力输出曲线

• 振动变送器：4-20mA 转 ±10V（0-20g 加速度），诊断机械磨损
  模块通过 X2X Link 总线与贝加莱 X20 PLC 连接，在 Automation Studio 中配置硬件滤波（100Hz 低通）和线性化算法，确保在 12000rpm 高转速测试时，压力波动检测精度达到 ±0.1bar，温度响应延迟 < 50ms。系统每天处理 2000 + 组数据，支撑发动机寿命提升 20% 的优化目标。

二、化工生产：反应釜多参数协同控制

• 压力变送器：0-10V（0-10MPa），结合 POWERLINK 总线实现 ±0.05MPa 动态调节

• pH 电极：±10V（0-14pH 范围），配合 PID 算法维持反应酸碱度

• 液位传感器：4-20mA 转 ±10V（0-8m 量程），联动进料阀实现容积控制

• 导热油温度：±10V（0-200℃），优化夹套换热效率
  模块内置的光电隔离（2.5kVrms）有效抑制变频器干扰，在 50℃高温环境下保持 ±0.1% FS 精度。通过与贝加莱 ACOPOSmulti 伺服驱动器联动，实现反应釜搅拌速度（0-150rpm）与温度曲线的动态解耦控制，产品批次合格率提升至 99.2%。

三、制药行业：洁净车间环境监控

• 温湿度变送器：±10V（温度 18-26℃，湿度 45-65% RH），满足 GMP 要求

• 压差传感器：0-10V（0-500Pa），监控洁净区与缓冲区压差

• 尘埃粒子计数器：4-20mA 转 ±10V（0-10000pcs/m³），实时预警污染

• CO₂浓度仪：±10V（0-5000ppm），优化新风系统运行
  模块通过 X67 分布式 I/O 架构实现远程部署，IP67 防护等级适应 CIP 清洗环境。数据经 OPC UA 协议上传 MES 系统，结合贝加莱 mappAudit 模块生成电子记录，满足 FDA 21 CFR Part 11 合规要求。系统运行后，环境超标事件减少 76%，验证周期缩短 40%。

•

四、食品饮料：灌装生产线智能控制

• 巴氏杀菌温度：±10V（72-75℃），配合贝加莱 X20PLC 实现 ±0.3℃精确控制

• 液位传感器：0-10V（0-200mm），联动伺服阀实现 ±1mm 灌装精度

• CIP 清洗压力：4-20mA 转 ±10V（0-10bar），优化清洗效率

• 金属探测器：±10V（0-2000nS），实时剔除异物
  模块支持热插拔功能，在 300 瓶 / 分钟的高速生产中，故障更换时间 < 30 秒。通过与贝加莱 ACOPOSmotor 集成，实现灌装头与输送链的同步跟踪（同步误差 < 0.5mm），包装材料损耗降低 12%。

五、物流仓储：自动化立体库状态监测

• 堆垛机称重传感器：±10V（0-500kg），防止超载运行

• 货位压力传感器：0-10V（0-10kPa），监测货架形变

• 温湿度变送器：±10V（温度 - 20~40℃，湿度 20-80% RH），保护精密货物

• 激光测距仪：4-20mA 转 ±10V（0-30m），优化货位间距
  模块通过 X67BC9300 网关接入 EtherCAT 总线，实现与 WMS 系统的实时数据交互。结合贝加莱 Predictive Maintenance 软件，堆垛机故障预测准确率提升至 85%，设备综合效率（OEE）提高 9%。

技术优势与工程实践建议

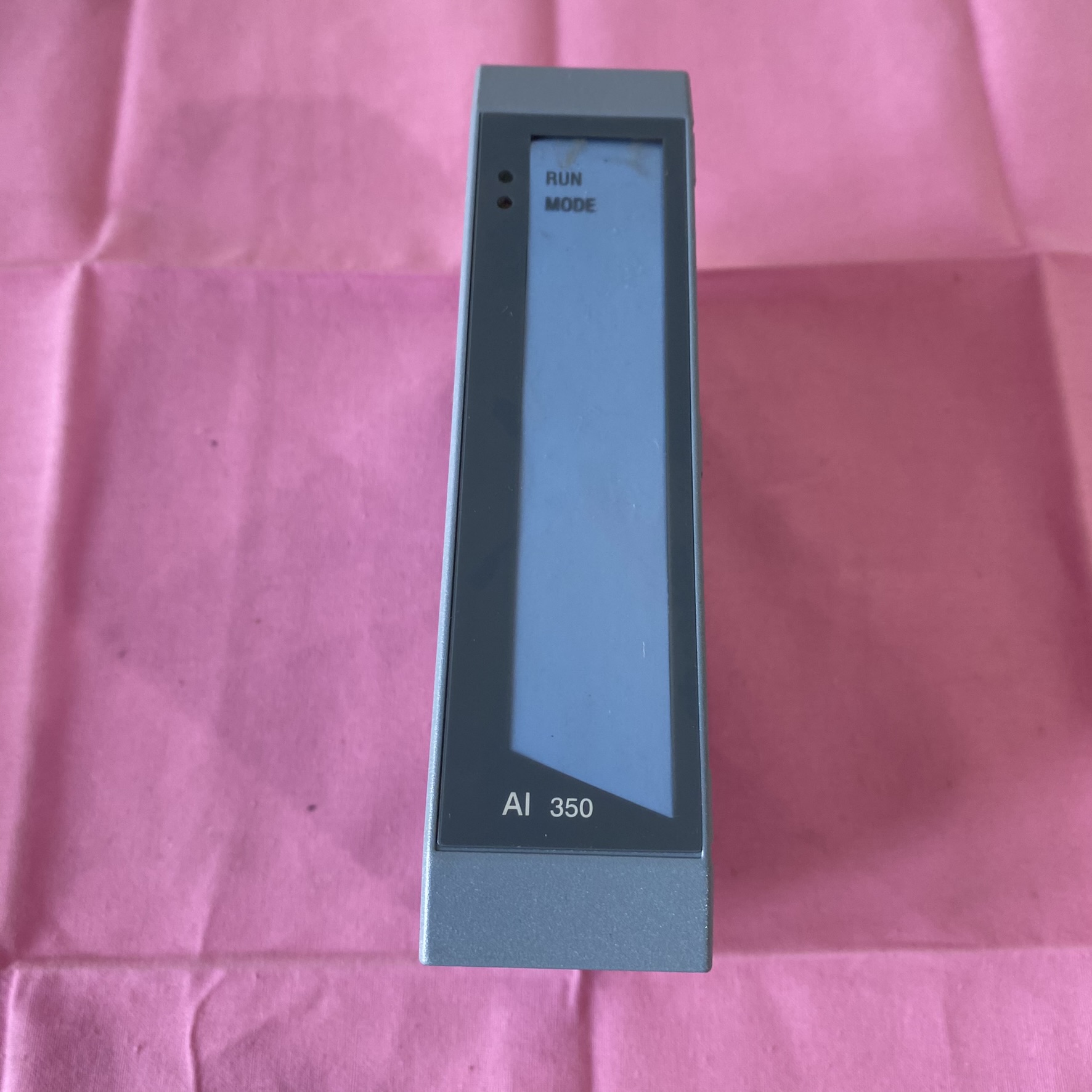

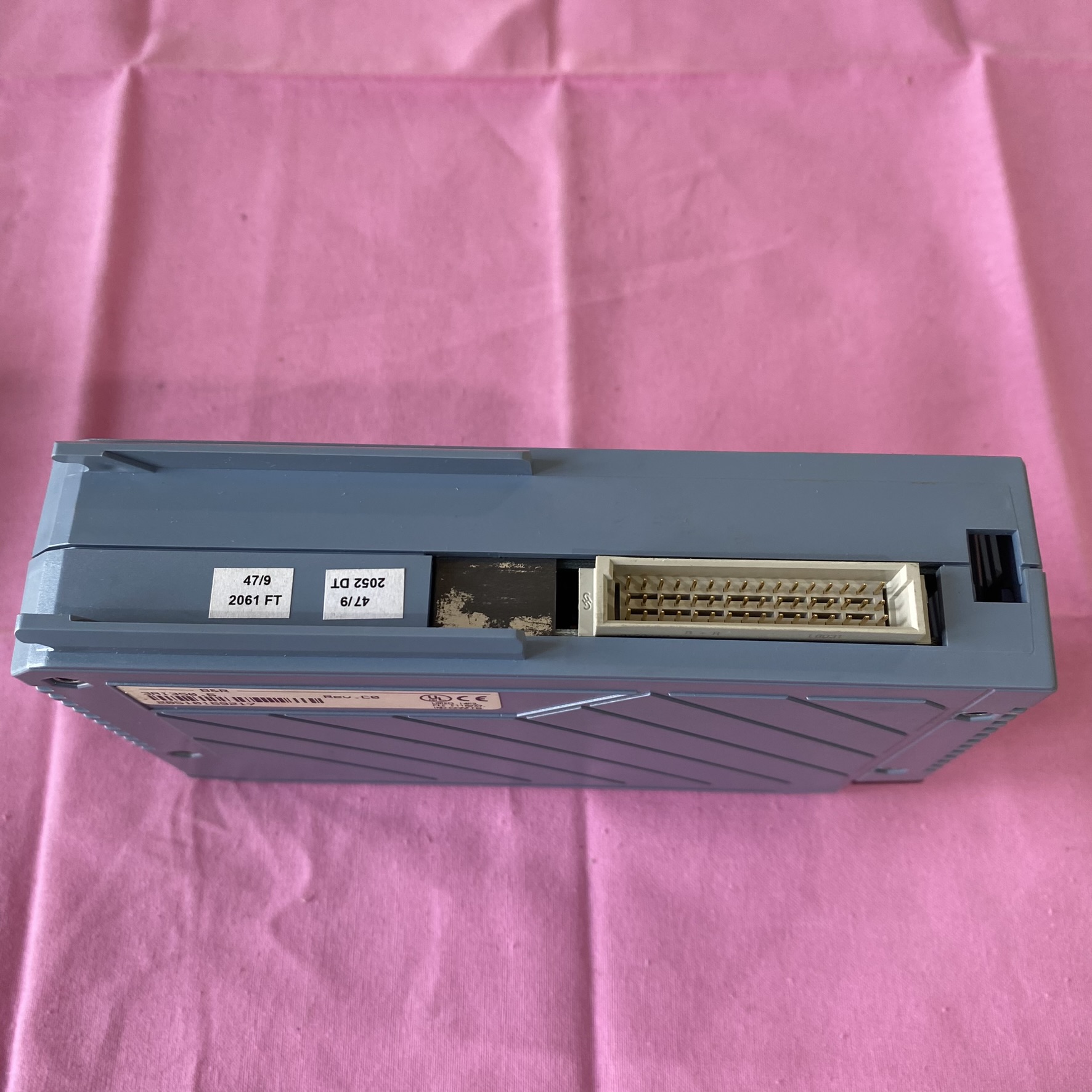

1. 信号调理优化：对于电流信号（4-20mA），建议采用 3AI775.6 模块（12 位，0-20mA）以避免信号衰减；电压信号（±10V）可直接使用 3AI350.6 实现满量程利用。

2. 抗干扰设计：在变频器、电焊机等强干扰源附近，应采用双绞线传输并配置隔离变送器，模块的 2.5kVrms 光电隔离可有效抑制共模干扰。

3. 精度提升策略：通过 Automation Studio 的 “硬件校准” 功能，可将线性度误差从 ±0.1% FS 优化至 ±0.05% FS，满足高精度检测需求。

4. 冗余配置：在关键工艺（如化工反应）中，可采用双模块并行采集（主模块 + 冗余模块），通过软件比较实现故障自诊断，确保系统可用性 > 99.99%
