• 作为欠压继电器：

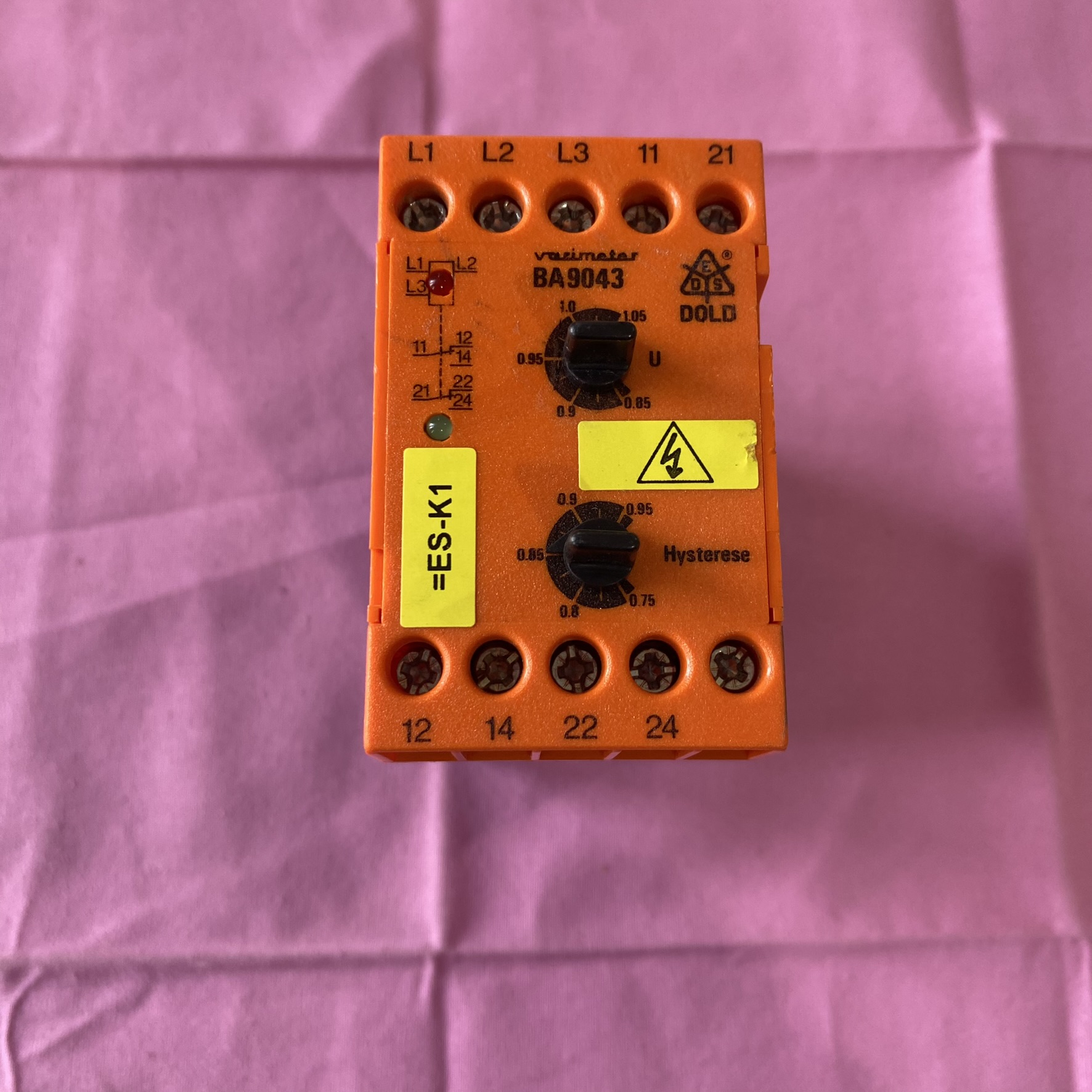

• 功能特性：属于 VARIMETER 系列，用于监控三相交流网络。无需单独辅助电压，测量简单，接线量少。可通过设备正面旋转电位计设置参数，采用算术平均测量，响应和释放值可调，适用于带或不带中性导体的网络，基于闭路原理（发生故障时不输出继电器），并设有用于操作准备和触点位置的 LED 显示。还可选带可调时间延迟功能。

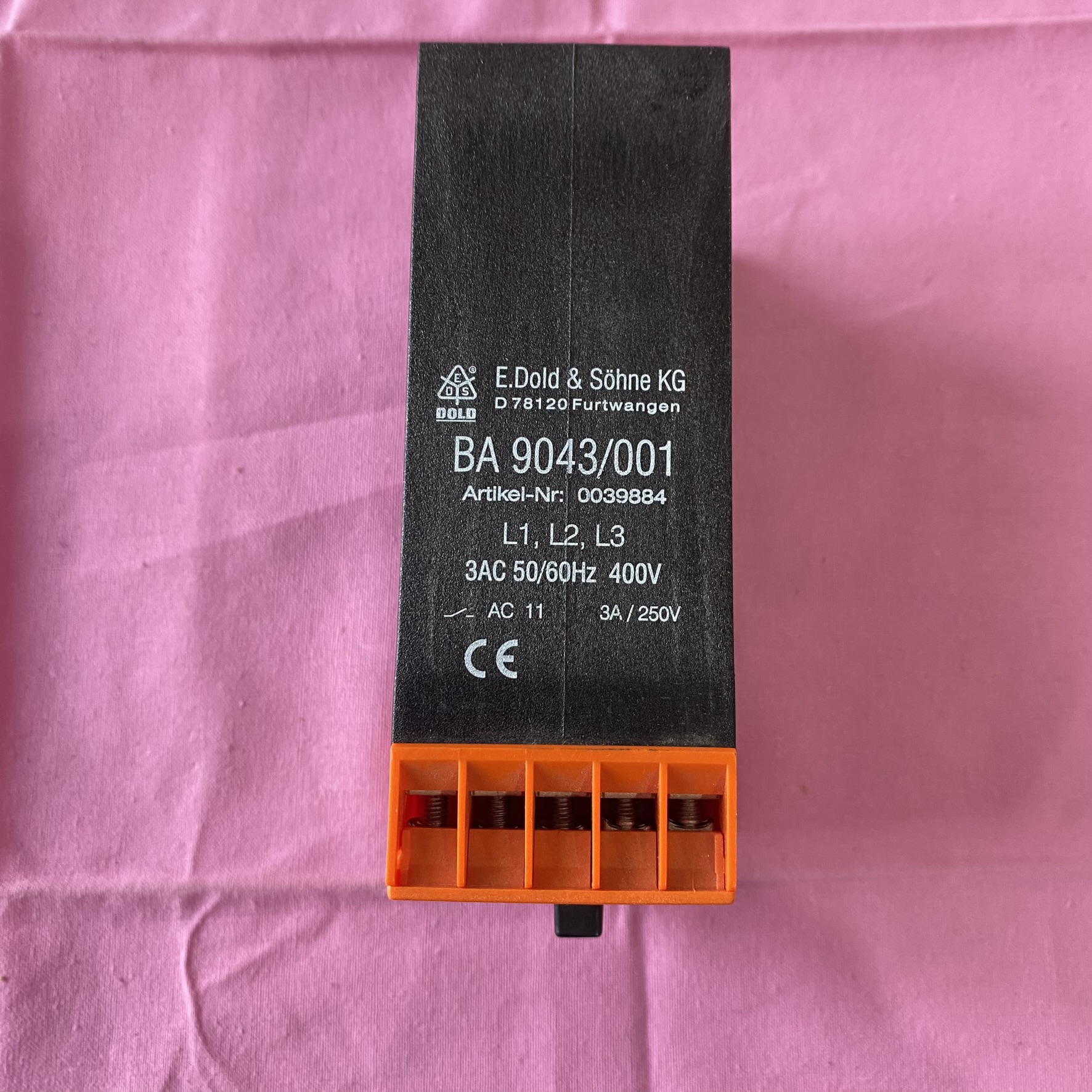

• 技术参数：整体宽度 45 毫米，适用于 3/N AC 100/57V 至 690/400V 的标称电压，工作频率为 50Hz 至 400Hz，具备 2 个转换触点，采用开关柜外壳设计。

• 作为急停模块：

• 功能特性：当潜在危险即将发生时，可快速可靠地阻止危险发生。在有多个急停按钮的大型设备中，能快速确定哪个急停按钮被激活，减少停机时间。其内部集成特定安全电路，具有安全冗余、循环监控功能，以及带强制导向触点的输出，符合 EN 954 标准。

• 工作指示：急停按钮未动作时，绿色 LED 状态指示灯亮；某一急停按钮按下时，相应 LED 状态指示灯熄灭。由于急停按钮串联，多个急停按钮按下时，只有急停按钮链里最前端的按钮会输出状态信号，该按钮解锁后，下一个最靠前的急停按钮将输出状态信号

1. 电压采样与检测

• 采用算术平均测量法对三相电压进行处理，综合判断电网电压的整体水平，而非单一相电压，确保对三相系统的全面监控。

• 检测电路会将实际电压值与预设的欠压阈值（可通过设备正面的旋转电位计调节）进行比较。

2. 阈值判断与动作逻辑

• 正常状态：当三相电压均高于设定的欠压阈值时，继电器内部的控制电路保持 “闭路” 状态（基于闭路原理），输出触点（常闭触点 NC）保持闭合，常开触点（NO）保持断开，不影响被控设备的正常运行。

• 欠压状态：当检测到电压持续低于设定阈值（或三相电压失衡等异常情况）时，控制电路触发动作，使输出触点切换状态 —— 常闭触点（NC）断开，常开触点（NO）闭合。

• 这种切换可切断被控设备的控制回路（如电机、接触器等），实现对设备的欠压保护，防止设备在低电压下过载运行（如电机堵转、烧毁等）。

•

3. 辅助功能（如时间延迟，可选）

• 作用：避免电网瞬间电压波动（如冲击、跌落）导致的误动作，仅当欠压状态持续超过设定时间后才触发保护，提高可靠性。

4. 状态指示与反馈

• 正常运行时，“操作准备” 指示灯亮；

• 欠压动作时，指示灯状态变化（如熄灭或切换颜色），直观显示保护状态
