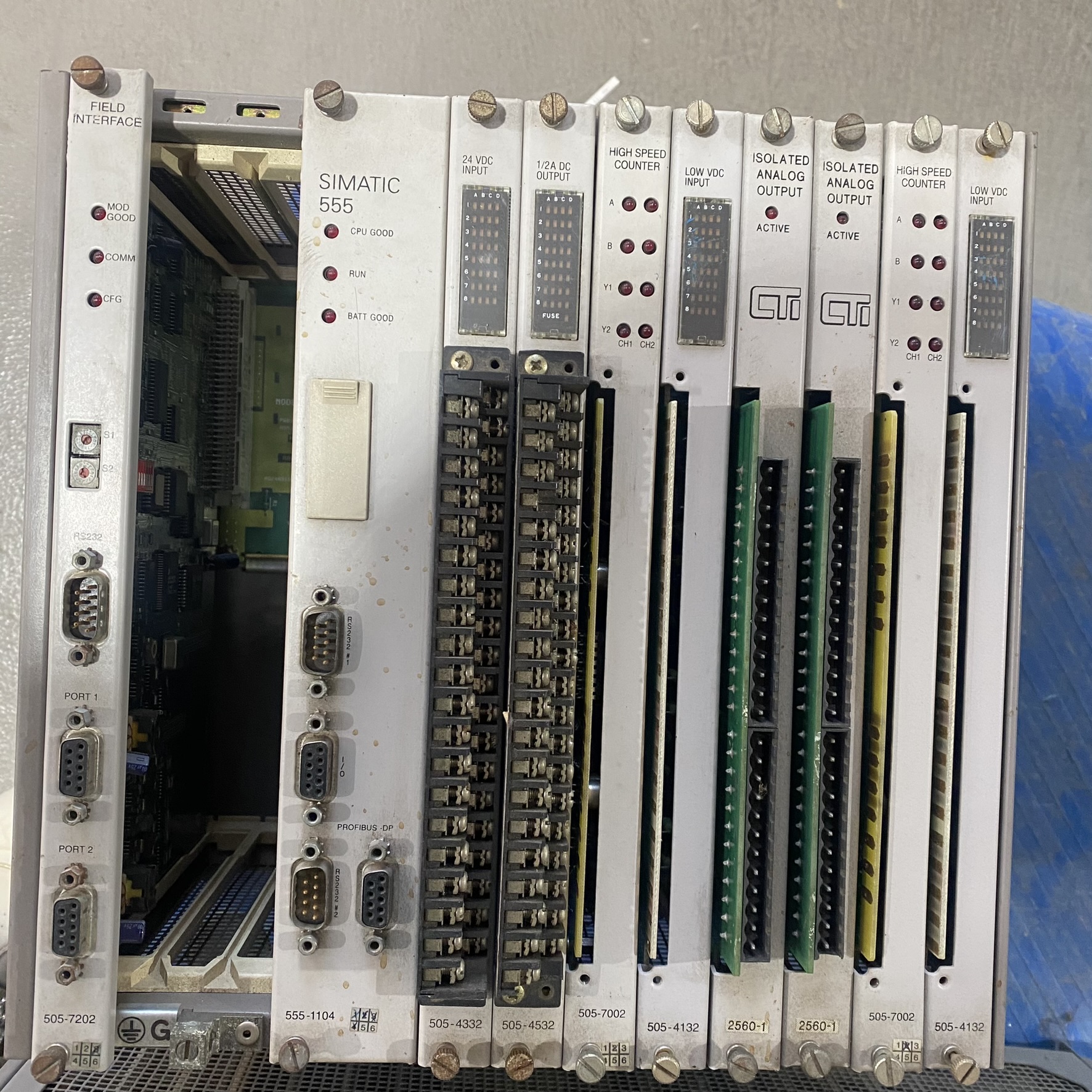

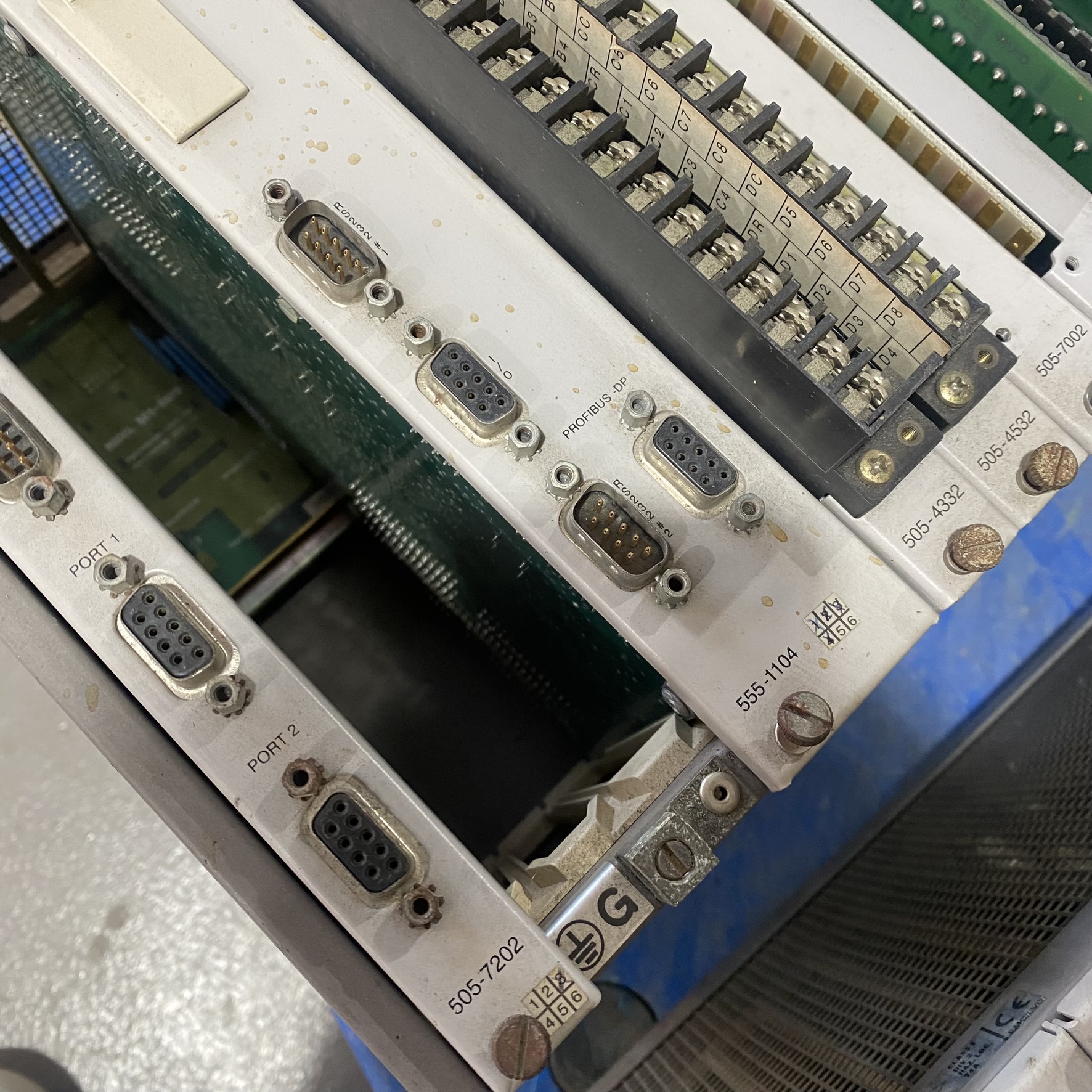

西门子505-7202接口模块
    发布时间: 2025-11-24 16:47

西门子 505-7202 是一款已停产的 TI505 系列双端口现场接口模块，用于工业自动化控制系统中，实现 PLC 与现场设备之间的双向数据通信。作为 TI505 系统的关键组件，它提供了两个独立通信端口，显著增强系统连接灵活性和冗余能力。

西门子505-7202接口模块

一、产品基本定位

西门子 505-7202 是一款已停产的 TI505 系列双端口现场接口模块，用于工业自动化控制系统中，实现 PLC 与现场设备之间的双向数据通信。作为 TI505 系统的关键组件，它提供了两个独立通信端口，显著增强系统连接灵活性和冗余能力。

二、技术规格参数

参数类别详细规格
模块类型TI505 系列双端口现场接口模块 (Field Interface Module)
产品状态已停产 (DISCONTINUED)
兼容系统SIMATIC TI505 可编程逻辑控制器
通信端口双端口设计 (Dual Port)，支持同时连接两个独立设备或网络
通信协议支持 DP 西门子、Profibus DP 协议
电压规格5V DC (由背板总线供电)
物理特性尺寸：标准 TI505 模块尺寸重量：约 0.5kg
产地日本
替代型号无直接替代品，建议升级至 S7 系列 PLC 系统

三、核心功能与特点

1. 双端口通信架构

  • 并行连接能力：两个独立通信端口可同时连接不同设备，提高系统吞吐量

  • 冗余通信：端口间互为备份，一个端口故障时系统仍保持通信

  • 灵活组网：支持点对点、多点或网络拓扑结构，适应不同工业场景

2. 工业级可靠性

  • 宽温工作范围：-20℃至 + 60℃，适应恶劣工业环境

  • 抗干扰设计：内置 EMI/RFI 滤波器，减少电磁干扰影响

  • 短路保护：防止异常电流损坏模块和连接设备

3. 安装与维护便捷性

  • 即插即用：直接插入 TI505 系统导轨，通过背板总线供电和通信

  • LED 状态指示：直观显示工作状态和故障信息，便于维护

  • 热插拔：支持带电更换，减少系统停机时间

四、应用场景

1. 工业自动化生产线

  • 设备监控系统：连接 PLC 与传感器 / 执行器，实现生产过程实时监控

  • 装配线控制：在汽车、电子等行业的自动化生产线中构建分布式控制系统

  • 机器人集成：连接 PLC 与机器人控制器，实现协同作业

2. 过程控制系统

  • 化工 / 制药行业：连接中央控制器与现场仪表，实现精确过程控制

  • 能源管理：在电力、水处理等设施中构建 SCADA 系统

3. 远程 I/O 扩展

  • 分布式 I/O 系统：作为主站连接远程 I/O 从站，扩展控制范围

  • 设备集群监控：连接多个分散设备，实现集中管理

五、与西门子现代 PLC 系统对比

特性505-7202 (TI505 系列)S7-1200/1500 系列现代模块
通信能力Profibus DP(12Mbps)PROFINET IO (1Gbps)，支持 OPC UA
处理性能有限数据吞吐能力高性能处理器，支持更大数据量
编程环境专用 TISOFT 软件TIA Portal，支持统一工程
网络拓扑总线型为主星型、环型等灵活拓扑
诊断功能基本 LED 指示全面诊断信息，支持远程监控
系统集成仅限 TI505 系统与 HMI、云平台无缝集成
市场状态已停产主流产品，获全面技术支持

六、使用建议与替代方案

1. 如继续使用原系统

  • 备件策略：建议购买 1-2 个备用模块，防止因故障导致停产

  • 维修服务：联系专业工业自动化维修服务商 (如 DCS Center) 提供维修

  • 状态监控：定期检查模块工作状态，及时发现潜在问题

2. 系统升级建议

整体系统替代方案：
原系统推荐升级方案优势
TI505 + 505-7202S7-1200/S7-1500 系列 + CP1543-1 (Profibus 主站)性能提升 50%+，支持现代通信协议，长期技术支持
远程 I/O 应用ET 200SP 分布式 I/O 系统 (如 IM155-6PN)更高防护等级，支持热插拔，诊断更全面
预算有限兼容型 PLC (如 UniMAT) + Profibus 模块100% 兼容原系统，成本更低
升级实施步骤：

  1. 评估现有系统功能和通信需求

  2. 设计新系统架构，确保与原有设备兼容

  3. 分阶段迁移：先搭建新系统，再逐步替换旧设备

  4. 培训操作人员熟悉新系统界面和维护方法

七、总结

西门子 505-7202 双端口现场接口模块是 TI505 系列 PLC 的重要组件，通过双端口设计提供了灵活的通信连接和冗余能力。然而，作为已停产产品，它面临备件短缺和技术支持终止的问题。
