一、产品定位与基本特性

• VME 架构：9 槽 VME 标准机箱，支持多处理器并行工作

• 模块化设计：可灵活配置 CPU、I/O、通信等功能模块

• 实时性能：专为工业实时控制优化，支持确定性响应

• 高可靠性：工业级设计，适应恶劣环境，平均无故障时间长

二、系统组成与主要模块

1️⃣ 基础硬件组件

• 575 系列机箱：9 槽 VME 背板，支持热插拔，含系统故障继电器功能

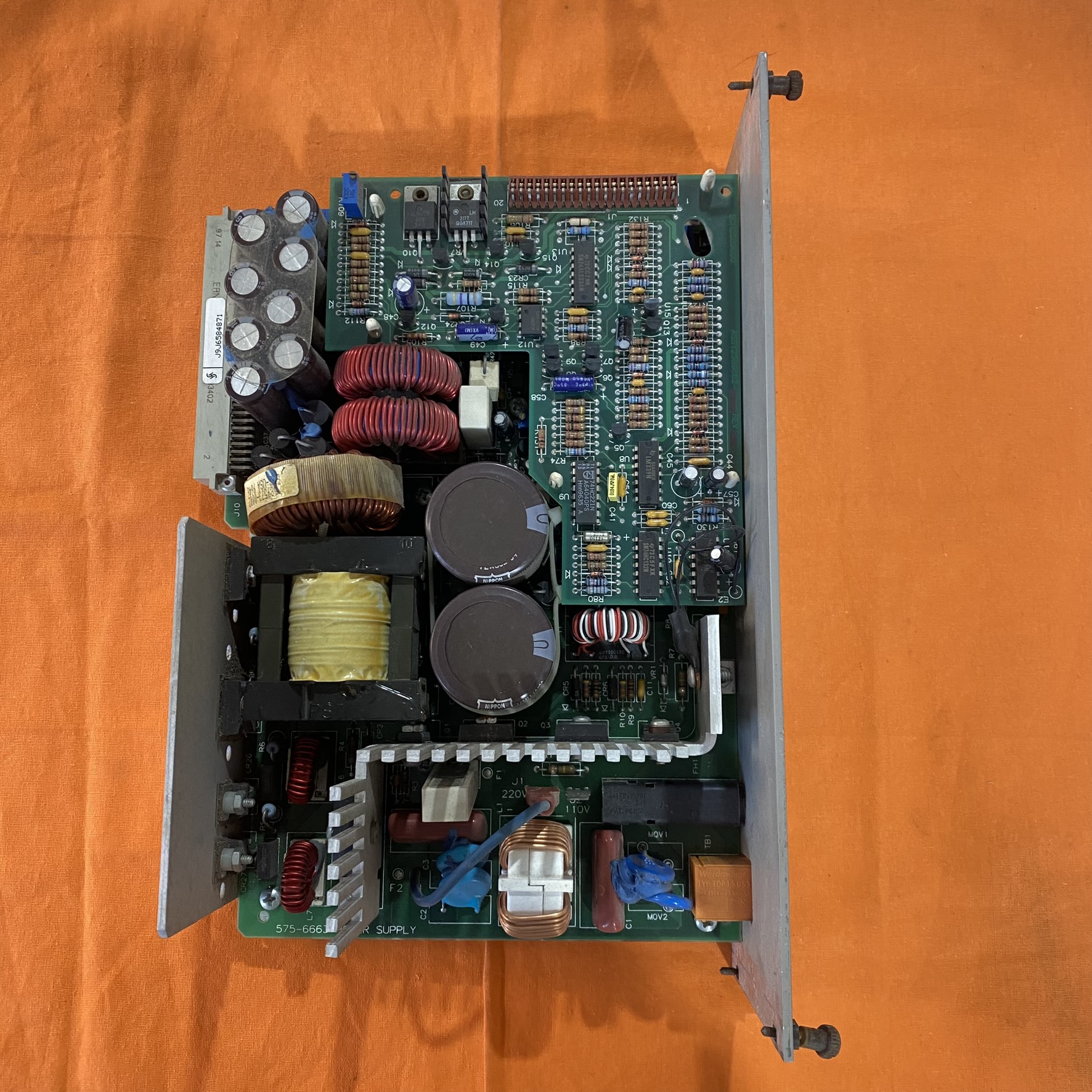

• 电源模块：575-6660/6663（110VAC/220VAC 输入），提供稳定系统供电

• CPU 模块：主要型号包括：

• 575-2102：基础型 CPU，1MB RAM，支持 RLL、PID 等控制功能

• 575-2103：增强型 CPU，1MB RAM，支持更多通信协议

• 575-2104/2105/2106：高性能 CPU，支持更大存储和更复杂控制逻辑

2️⃣ 典型配置示例

三、技术特点与性能优势

1️⃣ 技术亮点

• VME 总线架构：提供高速数据传输 (最大 40MB/s) 和多处理器并行处理能力，满足复杂控制需求

• 强大指令集：支持继电器梯形图 (RLL)、PID 控制、模拟量报警和可调整扫描时间线，编程灵活

• 模块化扩展：通过 VME 背板实现 I/O 扩展，最大支持数百个 I/O 点，适应不同规模应用

• 故障诊断：内置自诊断功能，可快速定位系统故障，提高维护效率

2️⃣ 性能参数概览

四、应用领域与典型场景

1️⃣ 能源电力系统

• 发电站监控：水轮发电机组、变电站自动化控制

• 电网调度：电力分配系统的实时监控与保护

• 能源管理：大型工业设施的能耗监测与优化控制

2️⃣ 工业自动化生产线

• 汽车制造：整车装配线、机器人控制、焊接自动化

• 电子制造：SMT 生产线、半导体设备控制

• 食品饮料：灌装生产线、质量检测系统、批次管理

3️⃣ 过程工业控制

• 石油化工：反应釜控制、精馏塔监控、安全联锁系统

• 冶金行业：高炉自动化、连铸设备控制、轧钢生产线

• 制药生产：洁净车间环境控制、工艺流程自动化

4️⃣ 交通运输装备

• 轨道交通：地铁 / 轻轨信号系统、列车牵引控制

• 港口机械：集装箱起重机、自动导引车 (AGV) 控制

• 航空航天：测试设备控制、环境模拟系统

5️⃣ 其他高端应用

• 大型试验设备：材料测试机、风洞控制系统

• 医疗设备：CT 扫描仪、放射治疗设备的精密控制

• 智能建筑：大型楼宇的 HVAC 系统、安防与消防联动控制

五、历史地位与产品演进

• 开发背景：诞生于 20 世纪 90 年代初，是西门子与德州仪器合作的成果，结合了西门子工业控制经验与 TI 的计算机技术

• 产品定位：作为 S5 系列高端产品的补充，面向对实时性和可靠性要求极高的工业场景

• 后续发展：随着 SIMATIC S7 系列 (1995 年后推出) 和 PCS 7 系统的发展，575 系列逐渐停产，但在一些长期运行的关键工业设施中仍有应用

六、总结与替代方案参考

• 中小型应用：西门子 S7-1500/S7-1200 系列 PLC，支持 TIA Portal 统一编程环境

• 大型复杂系统：西门子 PCS 7 过程控制系统，集成了 PLC、DCS 和 SCADA 功能

• 特殊需求：SIMATIC ET 200SP 分布式 I/O 系统，可灵活构建高性能自动化解决方案

•

一、科研领域高精尖应用

1. 粒子物理实验控制系统

• 系统架构：SIMATIC 575 作为中央控制器，通过 VME 总线连接多个子系统，实现对粒子加速器电子冷却系统的精确控制和监控

• 核心功能：

• 实时监测和控制冷却系统温度，确保设备在 - 270°C 极低温环境稳定运行

• 提供 "故障安全" 联锁机制，防止系统异常导致的设备损坏

• 通过 "正反馈" 布线设计确保硅探测器系统保持在指定温度和露点范围内

• 应用价值：实现了对粒子加速器关键设备的精密控制，为高能物理研究提供稳定实验环境

2. 暗物质探测实验

• 系统集成：SIMATIC 575 与专用数据采集板卡集成，构建高可靠性实验控制系统

• 技术特点：

• 毫秒级时间同步精度，确保多通道数据准确关联

• 支持实验参数实时调整，适应不同探测模式需求

• 具备抗辐射设计，适应强辐射实验环境

• 应用成效：成功助力中国首个地下暗物质实验项目，为物理学前沿研究提供稳定控制平台

二、能源电力行业应用案例

1. 水电厂综合自动化

• 系统配置：

• 采用 SIMATIC 575 作为核心控制器，构建分布式监控网络

• 通过 PROFIBUS 总线连接水轮发电机组、闸门和变电站等设备

• 配置 7UM62 发电机保护、7UT63 变压器保护和 7UW5000 跳闸矩阵单元

• 应用价值：实现了水轮发电机组的精准启停控制和负荷调节，提高电能质量和系统稳定性，年发电量提升约 5%

2. 风电主控系统

• 系统架构：

• 主控室部署 SIMATIC 575 作为中央控制单元，通过工业以太网连接各风机子站

• 风机子站采用 575 分布式 I/O 模块实现数据采集和设备控制

• 核心功能：

• 风速 - 功率曲线优化控制，提高风能转换效率

• 偏航系统精确控制，确保风机始终对准来风方向

• 温度、振动等关键参数实时监测与预警，降低维护成本

• 应用成效：风电场整体发电量提升 12%，维护频次降低 30%，延长设备使用寿命

三、冶金行业自动化应用

1. 高炉智能控制系统

• 系统组成：

• SIMATIC 575 作为主控制器，构建包含矿槽、炉顶、本体、热风炉等 12 个子系统的完整控制网络

• 应用亮点：

• 炉顶压力精准控制 (精度 ±0.5kPa)，稳定高炉运行

• 热风炉燃烧优化，提高热能利用率 15%

• 煤粉喷吹量精确控制，降低焦比消耗

• 实际效果：高炉利用系数提升 0.2t/m³・d，焦比降低 20kg/t，年增经济效益约 3000 万元

2. 轧钢生产线自动化

• 控制方案：

• 采用 SIMATIC 575+WINCC 构建两级控制系统，实现轧制过程全流程监控

• 通过 VME 总线高速数据传输，确保轧制参数实时调整

• 核心功能：

• 轧制力、轧制速度精确控制，保证板材厚度公差在 ±0.1mm

• 温度 - 轧制时序协同控制，优化板材组织结构

• 轧辊磨损实时监测与补偿，延长轧辊使用寿命

• 应用成效：板材合格率提升至 99.8%，生产效率提高 25%，吨钢能耗降低 8%

四、石油化工行业应用

1. 炼油厂原油蒸馏装置

• 系统配置：

• SIMATIC 575 作为过程控制核心，通过冗余 PROFIBUS 网络连接现场仪表和执行机构

• 配置模拟量输入 / 输出模块实现温度、压力、流量等参数精确控制

• 应用亮点：

• 多变量协调控制，优化加热炉燃烧效率，降低燃料消耗

• 分馏塔温度梯度精确控制，提高轻油收率

• 安全联锁系统毫秒级响应，保障生产安全

• 实际效果：轻油收率提高 3%，燃料消耗降低 5%，年增经济效益约 5000 万元

2. 化工间歇反应釜控制

• 控制方案：

• SIMATIC 575+PCS7 构建专用控制系统，实现间歇反应全过程自动化

• 关键应用：

• 温度精确控制 (精度 ±0.5°C)，确保反应选择性和收率

• 多组分原料配比精准控制，提高产品质量稳定性

• 批次生产数据自动记录，满足 GMP 追溯要求

• 应用价值：产品合格率提升至 99.5%，生产周期缩短 20%，减少人工干预 80%

五、其他工业领域典型应用

1. 汽车制造智能产线

• 系统架构：

• SIMATIC 575 作为主控单元，通过 PROFINET 网络连接各工位 PLC 和执行设备

• 采用分布式 I/O 模块实现对输送链、升降机、拧紧机等设备的精确控制

• 核心功能：

• 多车型混线生产自动识别与参数切换，切换时间 < 30 秒

• 装配过程防错与质量追溯，问题定位时间 < 1 分钟

• 设备故障预警与智能调度，减少停机时间

• 应用成效：生产线换型时间减少 70%，生产效率提升 25%，一次合格率提升至 99.2%

2. 造纸工业自动化

• 控制方案：

• SIMATIC 575+SINAMICS 构建全数字传动控制系统，实现纸机各传动点精确同步

• 应用亮点：

• 速度链同步控制精度达 ±0.01%，确保纸张均匀性

• 张力闭环控制，减少断纸频率 90%

• 远程监控与故障诊断，维护响应时间缩短 50%

• 实际效果：纸张废品率降低至 0.3% 以下，生产效率提升 15%，年增产值约 2000 万元

3. 港口机械自动化

• 系统组成：

• SIMATIC 575 作为核心控制器，通过工业无线通信连接各机构控制单元

• 配置专用运动控制模块实现精准定位和防摇控制

• 关键应用：

• 起升 - 小车 - 大车三维协同控制，实现集装箱 ±5cm 精准对位

• 防风防摇智能算法，将摇摆幅度控制在 ±0.5° 范围内

• 能耗优化控制，降低设备能耗 25%

• 应用价值：单箱作业时间缩短 20%，能耗降低 25%，设备故障率下降 40%，延长使用寿命

六、总结：SIMATIC 575 的应用价值

1. 极端环境适应能力：在粒子加速器 (-270°C)、冶金高炉 (高温高压) 等恶劣环境中稳定运行

2. 实时控制精度：指令执行时间 < 1μs，满足高速生产线和精密实验的控制需求

3. 系统扩展性：通过 VME 背板可灵活配置数百个 I/O 点，适应从小型设备到大型生产线的各种规模应用

4. 高可靠性：工业级设计，平均无故障时间达 50,000 小时，大幅降低维护成本
