施耐德 LRD103 热过载继电器
    发布时间: 2025-11-24 11:23

产品概述

施耐德 LRD103是 TeSys D 系列的一款E 型 3 极热过载继电器，专为电动机保护设计，用于防止电机因过载或缺相而损坏。

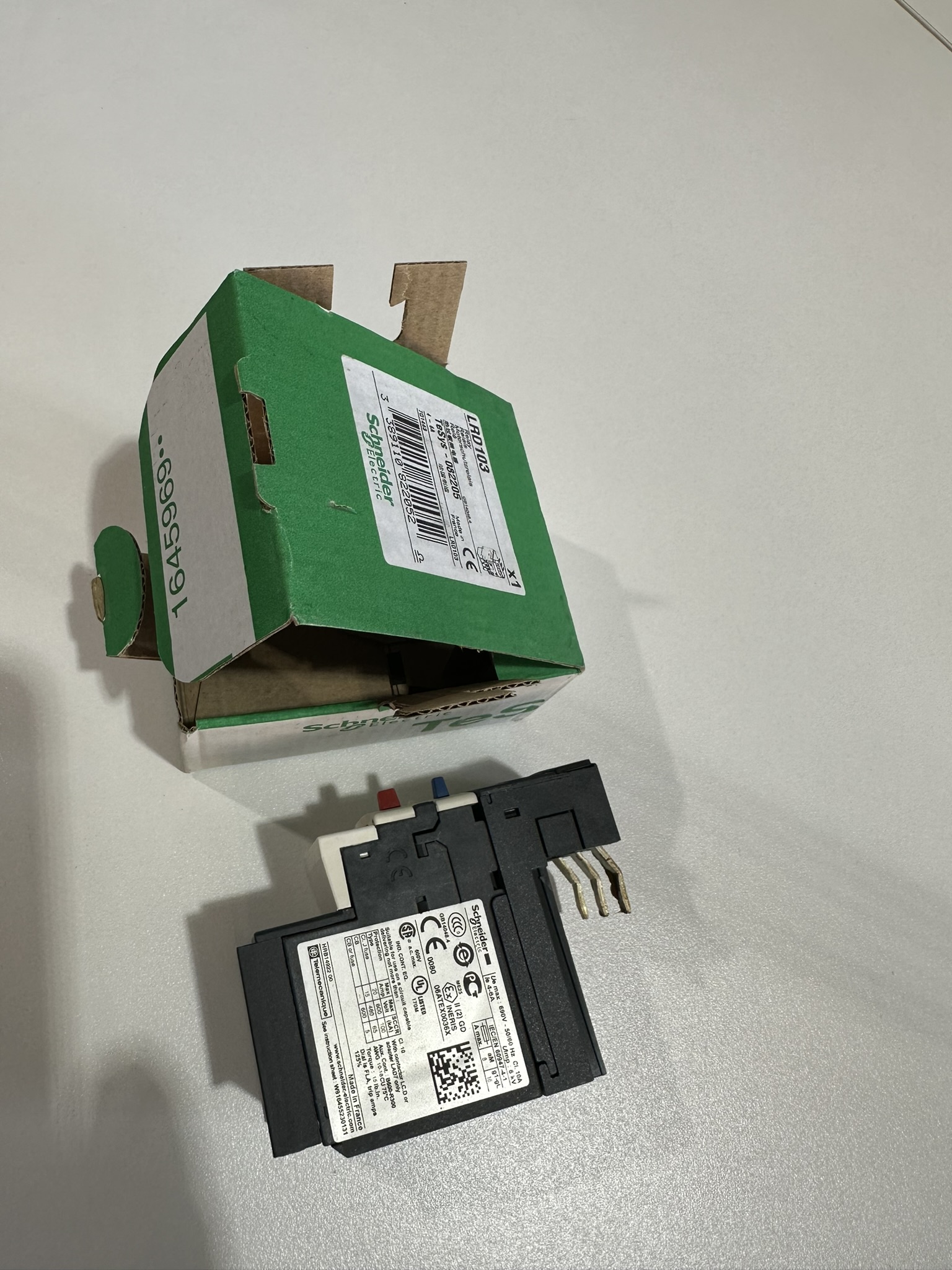

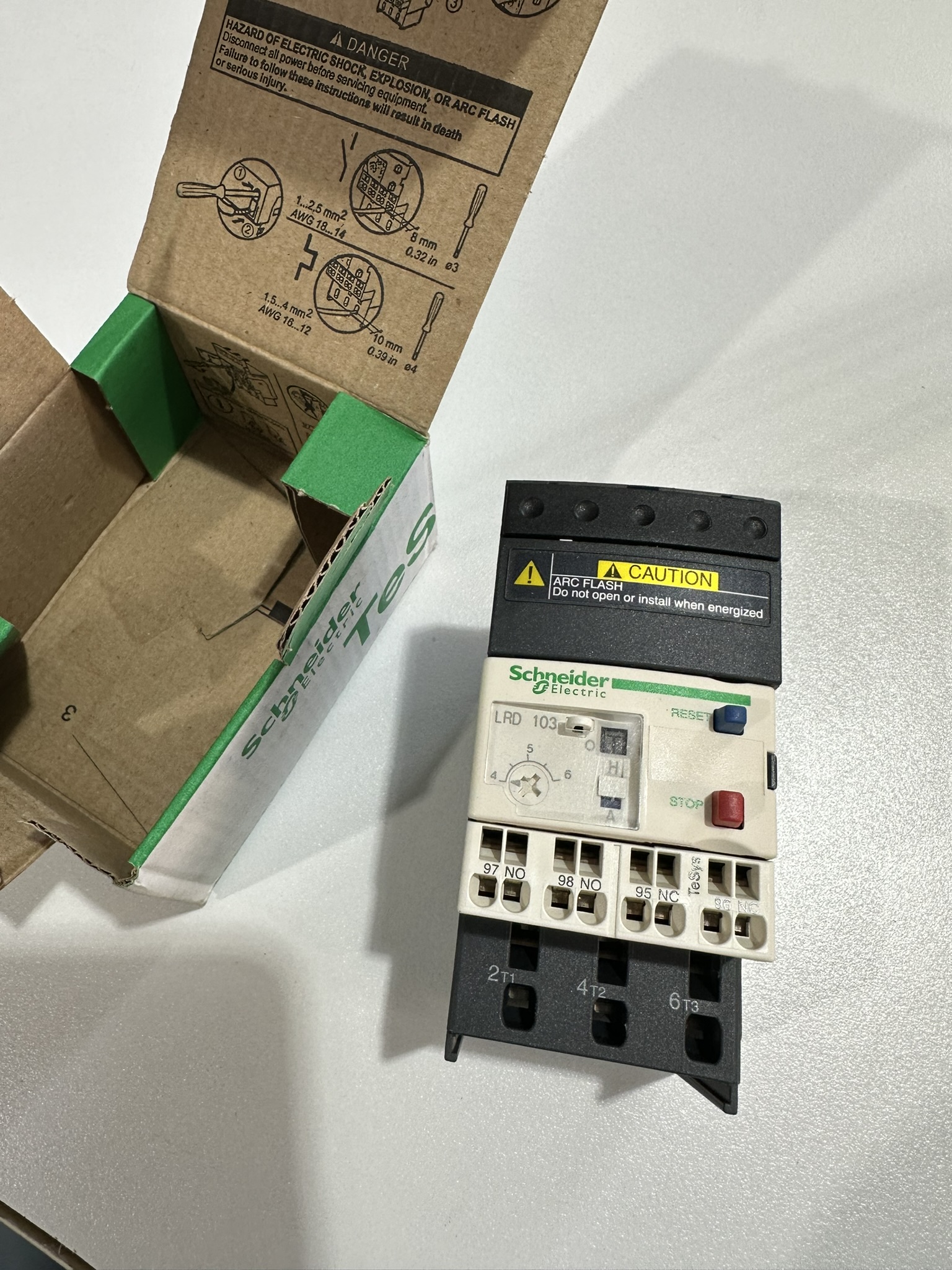

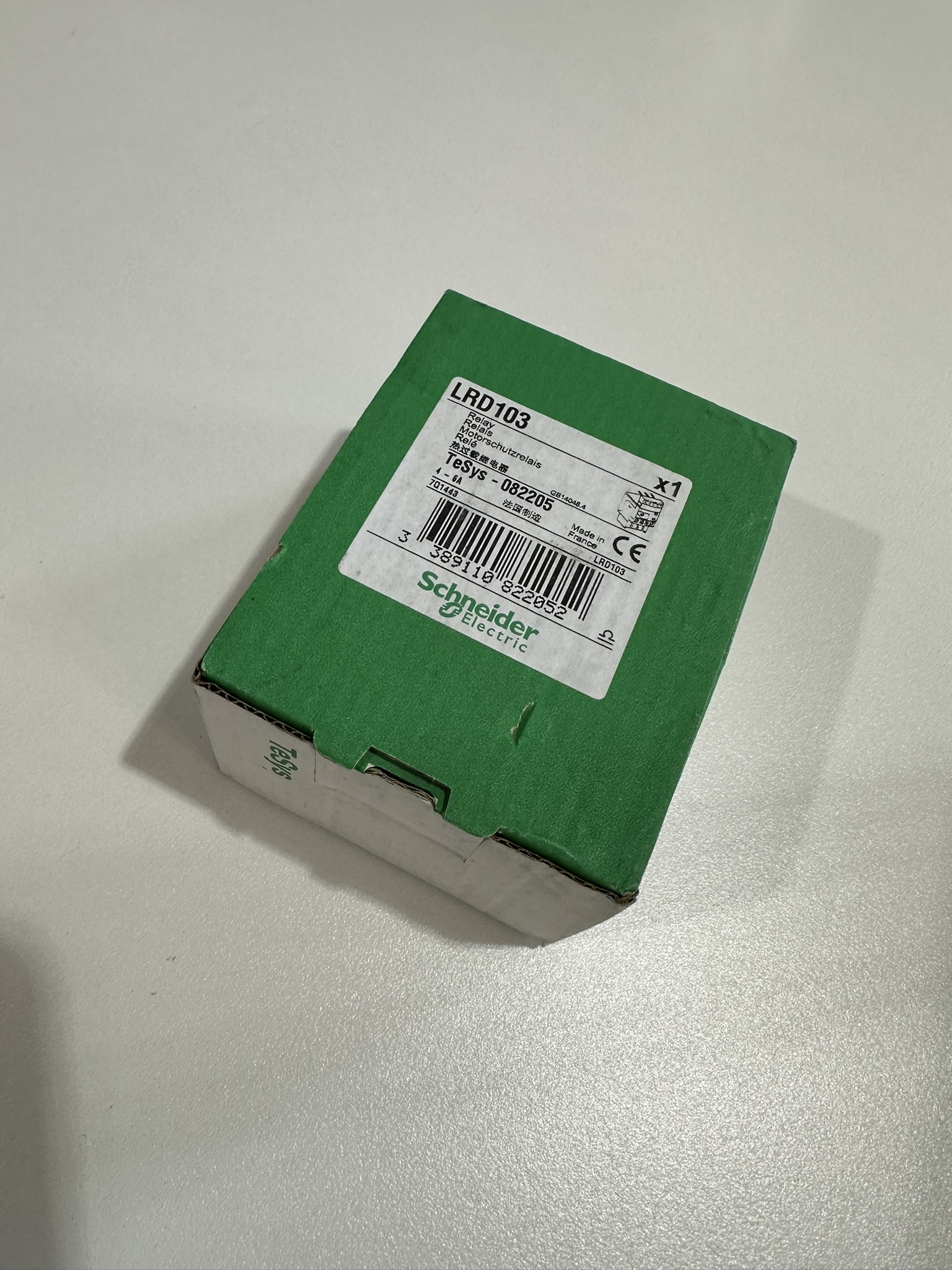

施耐德 LRD103 热过载继电器

施耐德 LRD103 热过载继电器

产品概述

施耐德 LRD103是 TeSys D 系列的一款E 型 3 极热过载继电器，专为电动机保护设计，用于防止电机因过载或缺相而损坏。

核心参数

  • 整定电流范围：4...6 A

  • 脱扣等级：10A

  • 产品类型：3 极热过载继电器

  • 额定绝缘电压：600V

  • 额定工作电压：690V AC (0...400Hz)

  • 控制触点：1NC + 1NO (常闭 + 常开)

  • 缺相保护：两相 1.3Ir，另一相为 0 时触发保护

技术特点

  • 温度补偿：适应 - 20...60°C 环境温度

  • 防护等级：IP20

  • 认证：符合 IEC 60947-4-1、UL、CSA、CCC 等标准

  • 复位方式：蓝色按钮手动复位

  • 停止功能：红色按钮紧急停止 (不影响常开触点)

  • 安装方式：底板安装或导轨安装 (可直接安装在接触器下方)

应用场景

适用于交流电动机保护，特别适合与以下接触器配合使用：

  • LC1D09

  • LC1D12

  • LC1D18

  • LC1D25

  • LC1D32

  • LC1D38

典型应用于工业自动化、机械设备、泵类和风机等需要电机保护的场合。

价格参考

市场参考价约 **¥260-370 / 个 **(根据购买渠道和数量有所差异)

与其他型号区别

LRD 系列是施耐德标准型热过载继电器，与 LR9D、LR9F 等系列相比，主要区别在于：

  • 内部构造不同

  • 适用负载类型差异

  • 脱扣特性(脱扣等级和曲线) 不同

总结

LRD103 是一款性能可靠的电动机保护设备，通过监测电机电流，在过载或缺相时及时切断电路，保护电机安全。其整定电流 4-6A 范围适合多种中小型电机，广泛应用于各类工业环境。
