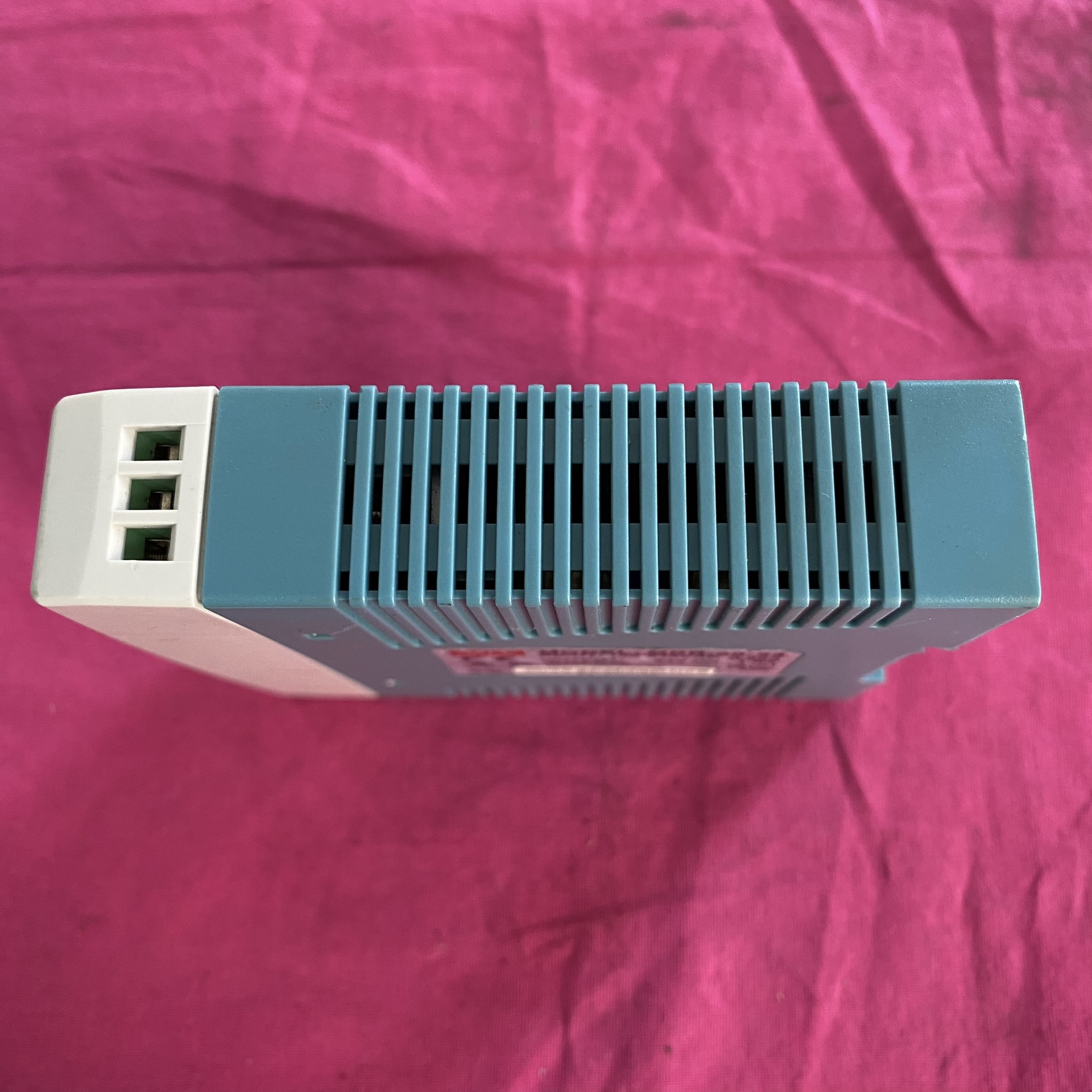

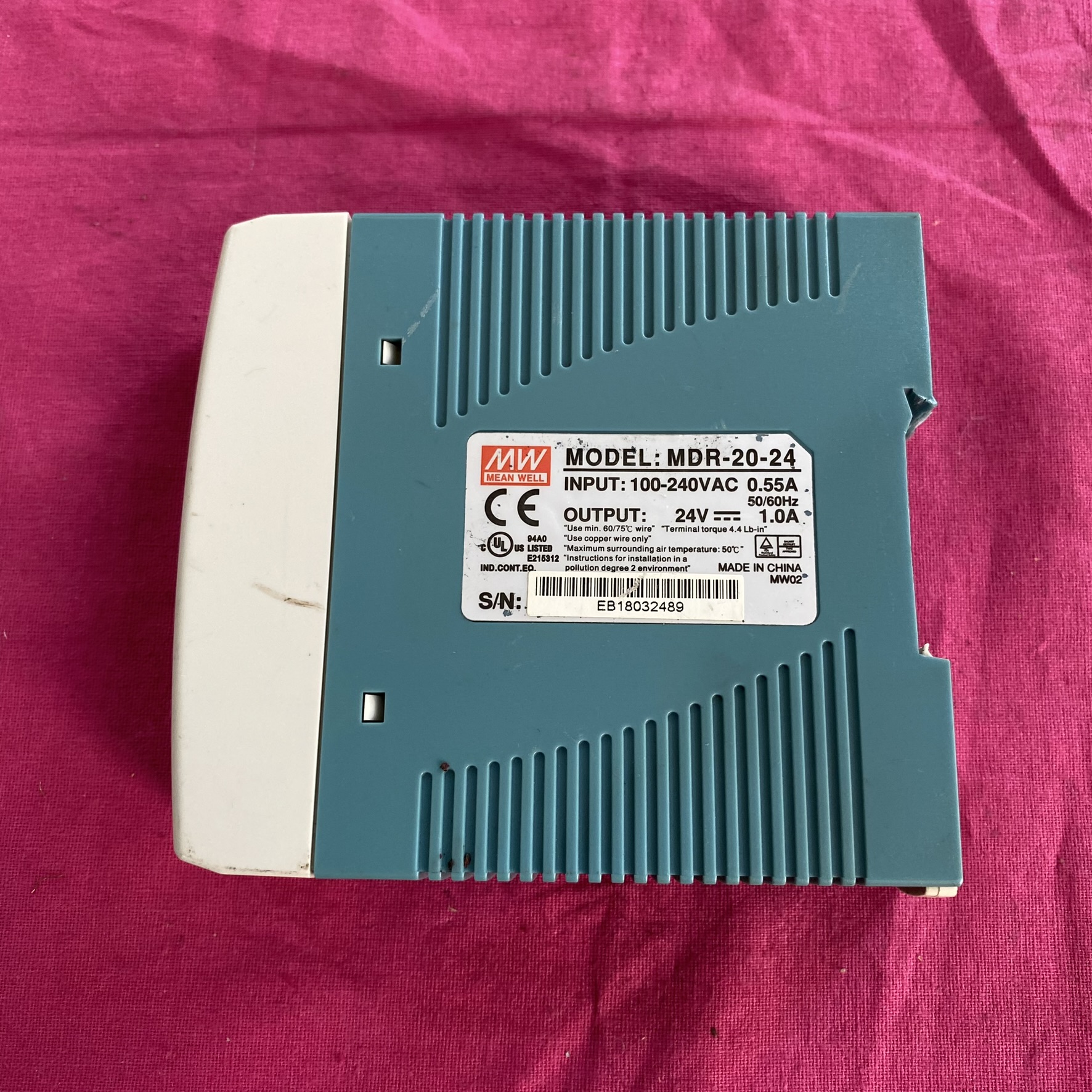

MW 明纬 MDR-20-24 开关电源

一、电气性能

1. 输入范围

• 交流输入：85~264VAC（47~63Hz），兼容全球主流电网电压。

• 直流输入：120~370VDC，支持宽幅直流供电。

• 效率：典型值 84%（230VAC 输入、满载时），符合能源之星要求。

2. 输出特性

• 电压 / 电流：24VDC，额定电流 1A，功率 24W（部分资料标注为 20W，可能为型号混淆，以官方规格书为准）。

• 电压精度：±1%（负载调整率），纹波与噪声 ≤150mVp-p。

• 可调范围：21.6~26.4V（±10% 额定值），满足灵活应用需求。

3. 保护功能

• 过载保护：恒流限流模式（105%~160% 额定电流），故障排除后自动恢复。

• 过压保护：115%~135% 额定电压时关断输出，重启后恢复。

• 短路保护：持续短路时自动限流，移除故障后恢复。

二、机械与环境

1. 安装方式

• 标准 DIN 导轨安装（TS-35/7.5 或 TS-35/15），支持密集排列，节省空间。

• 尺寸：22.5×90×100mm（宽 × 高 × 深），重量约 190g，轻薄紧凑。

2. 环境适应性

• 工作温度：-20℃~+70℃（需根据温度降载曲线调整负载，例如 50℃ 时降额至 80% 功率）。

• 湿度：20%~90% RH（无冷凝），存储温度范围为 -40℃~+85℃。

• 抗振动：10~500Hz、2G 振动测试，符合工业级可靠性要求。

3. 防护等级

• 外壳为金属材质，防护等级虽未明确标注，但通过自然风冷设计，适合室内干燥环境（推测为 IP20，防固体异物侵入）。

•

三、功能与认证

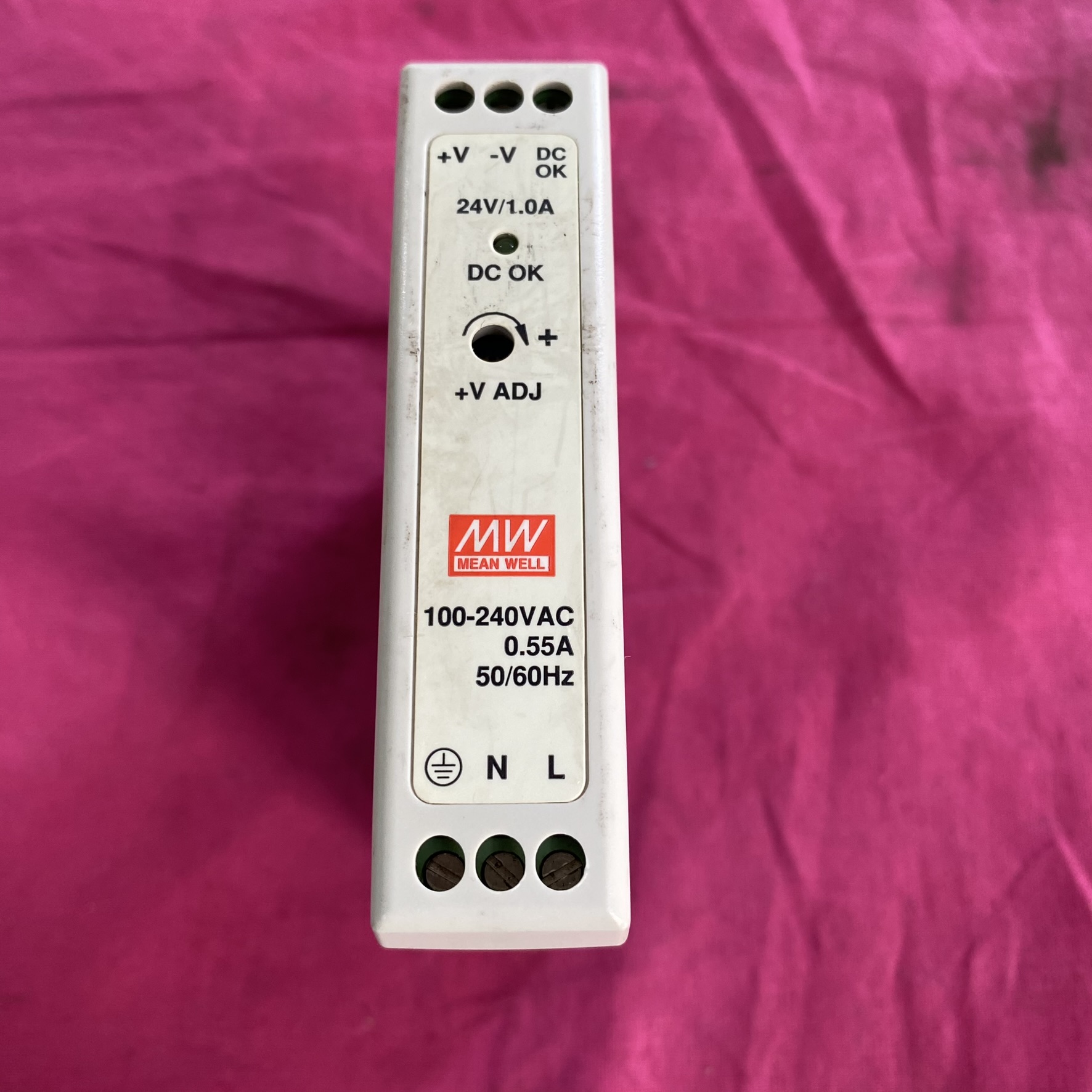

1. 信号与指示

• DC OK 信号：提供有源信号输出（18~27V/20mA），可外接指示灯或继电器，监控电源状态。

• LED 指示灯：直观显示电源工作状态（绿色常亮表示正常）。

2. 安规与电磁兼容

• 发射：符合 EN55022 Class B（工业环境）、EN61000-3-2/-3（谐波限制）。

• 抗干扰：通过 EN61000-4-2（静电）、-4-3（辐射）、-4-4（快速脉冲）等测试，适用于复杂电磁环境。

• 安全认证：通过 UL508（工业控制设备）、TUV EN60950-1（信息技术设备）、CE 等认证，符合 NEC Class 2/LPS 标准。

• EMC 合规：

四、应用场景

• 工业自动化：PLC、传感器、执行器等设备供电。

• 智能建筑：门禁系统、照明控制模块。

• 仪器仪表：测试设备、数据采集终端。

• 交通运输：铁路信号设备、车载电子系统。

五、注意事项

1. 降载使用：环境温度超过 50℃ 时需按比例降低负载，例如 70℃ 时仅能输出 50% 功率。

2. 接线要求：输入 / 输出采用螺丝端子，建议使用截面积 0.5~2.5mm² 的导线，扭矩 4.4 lb-in（0.5N・m）。

3. 长期可靠性：平均无故障时间（MTBF）≥236,900 小时（MIL-HDBK-217F 标准，25℃ 环境），提供 3 年质保。
