一、产品定位与核心功能

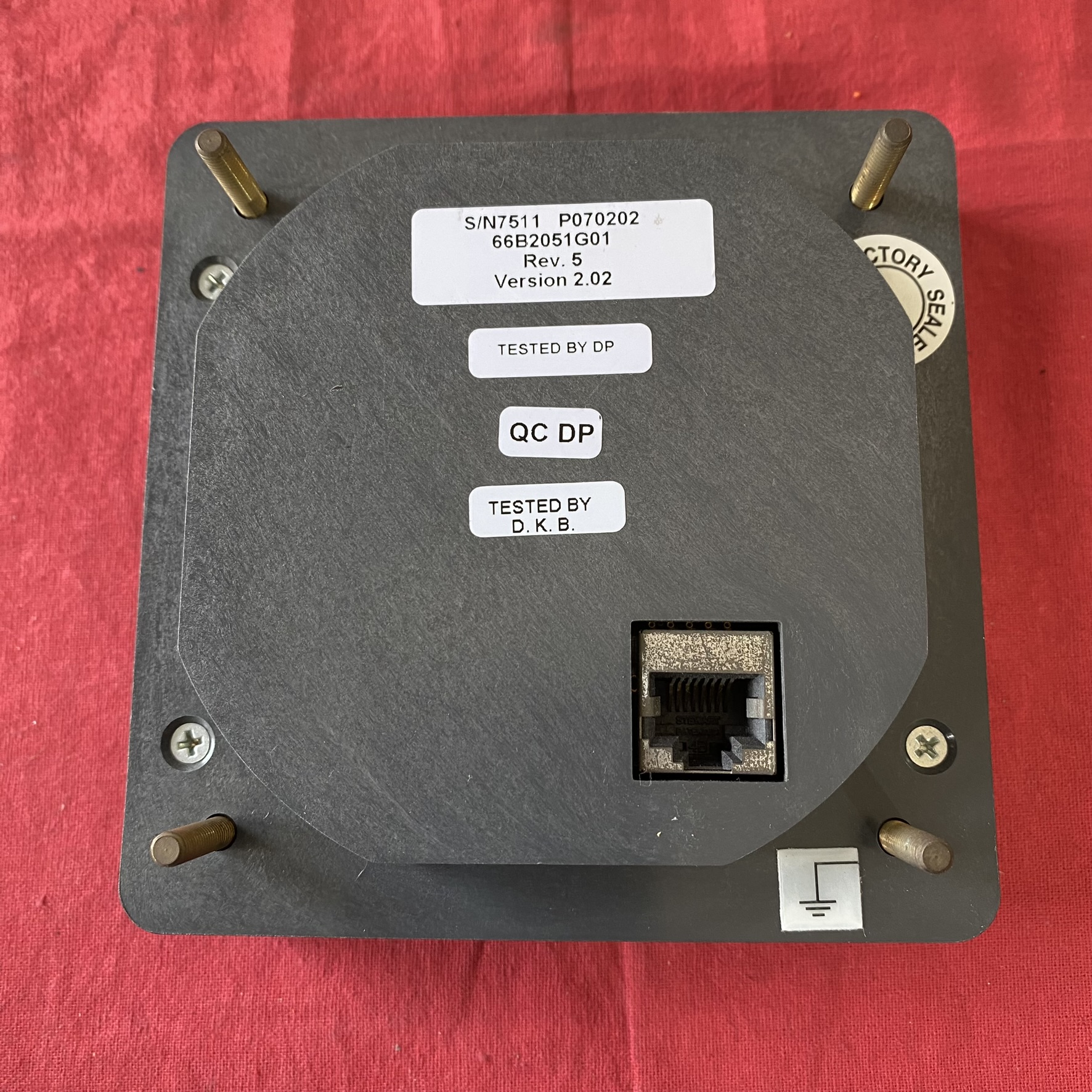

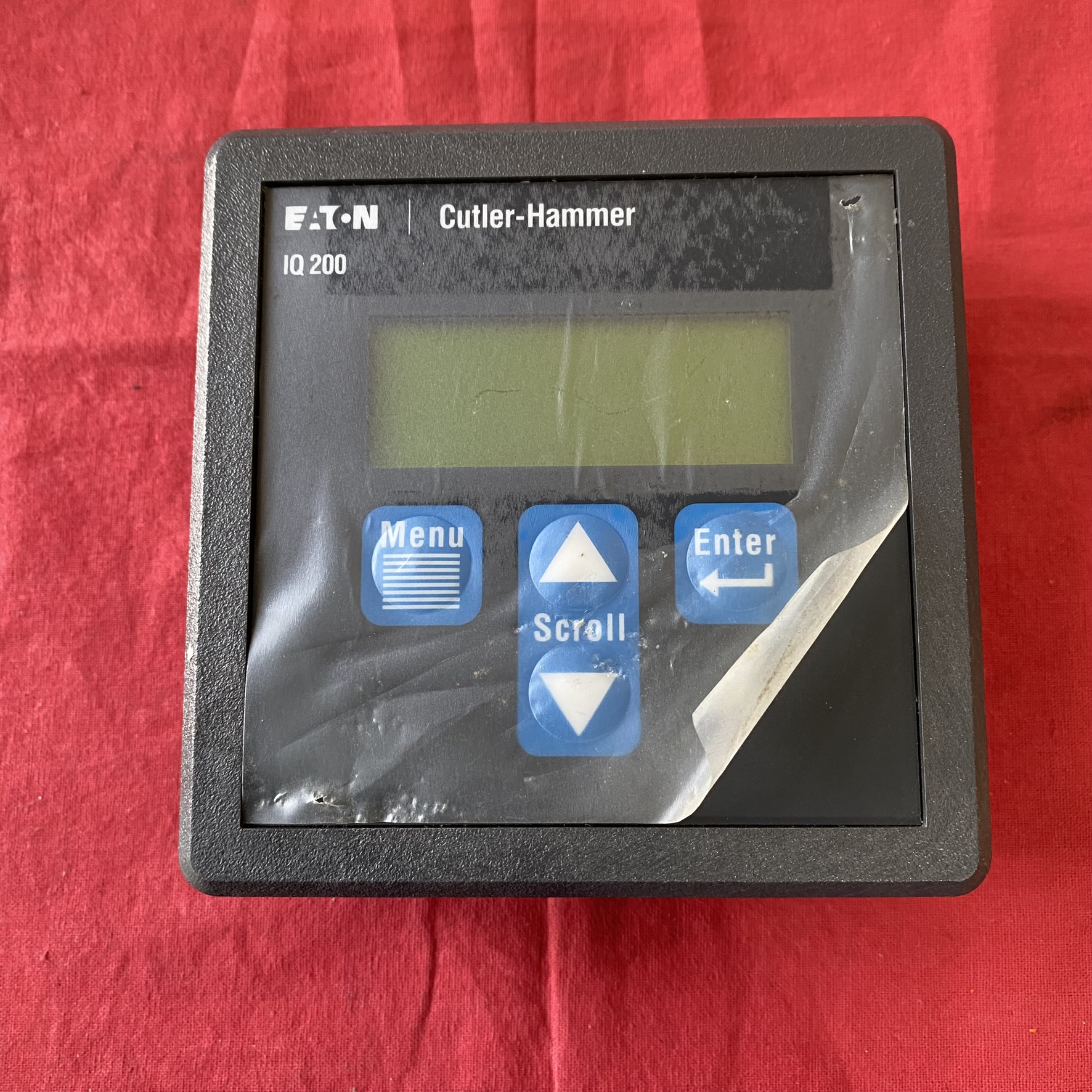

1. 功能架构IQ200 由 基础模块 和 显示模块 组成，基础模块负责数据采集与处理（支持三相电压、电流、功率、频率等 20+ 电力参数），显示模块通过 4.38 英寸 LCD 屏实现本地参数查看和设置。两者可分离安装，适用于复杂控制柜布局。
2. 核心功能

• 高精度测量：电压 / 电流测量精度达 ±0.2%，频率精度 ±0.01Hz，支持需量计算（有功 / 无功 / 视在功率）和极值记录（最大 / 最小值）。

• 智能控制内置 2 路数字输入（DI）和 2 路继电器输出（DO），可联动外部设备（如断路器、变频器），实现过流 / 过压自动跳闸或节能控制。

• 多协议通信：支持 Modbus RTU/ASCII 和 INCOM™ 协议，可通过 RS-485 或以太网接口与 SCADA 系统（如 Wonderware、Ignition）或云端平台（如 Eaton Power Xpert）无缝集成。

• 电能质量分析：监测电压暂升 / 暂降、谐波畸变率（THD）和功率因数，支持 KYZ 脉冲输出（与能耗成比例），满足能源审计和计费需求。

二、技术参数与可靠性设计

1. 电气规格

• 输入范围：支持 90-600V AC 或 48-250V DC 宽电压供电，适应全球电网环境。

• 输出接口：1 路模拟量输出（4-20mA，可选）、1 路脉冲输出（KYZ）和 2 路继电器输出（250V AC/5A）。

• 功耗：<3W（显示模块），<5W（基础模块），低能耗设计适合长期运行。

2. 环境适应性

• 工作温度：基础模块 -20°C 至 +50°C，显示模块 0°C 至 +50°C，抗振动（10-55Hz）和冲击（30g），符合工业现场要求。

• 防护等级：IP20 防尘，可安装在控制柜内，支持 35mm DIN 导轨或壁挂式安装。

• 认证标准：通过 UL508（工业控制设备安全）、CE（LVD/EMC）和 TÜV 认证，确保可靠性和兼容性。

3. 数据安全

• 支持密码保护（4 级权限），防止未授权操作；数据存储支持断电保持（10 年以上），确保历史记录不丢失。

三、典型应用场景

1. 工业能源管理

• 设备能效优化：实时监测电机、变频器等设备的功率因数和能耗，通过 DO 输出联动启停，降低空载损耗。例如，在纺织厂中，当某台织机停机超过 10 分钟时，自动切断非必要电源。

• 谐波治理：检测电网谐波含量，触发报警并联动滤波器投入，保护精密设备（如 CNC 机床）免受谐波干扰。

2. 智能建筑与商业设施

• 分项计量：通过 Modbus 协议将数据上传至 BMS（建筑管理系统），实现照明、空调等系统的分回路能耗统计，支持阶梯电价计费和节能改造决策。

• 备用电源监控：在数据中心中，监测 UPS 输入 / 输出参数，当市电中断时，通过继电器输出触发柴油发电机启动，并将状态反馈至监控平台。

3. 电力系统运维

• 配电网监测：安装于变电站或配电箱，实时监控母线电压、电流及开关状态，通过 SCADA 系统实现远程故障诊断和负荷调度。

• 预防性维护：记录断路器分合闸次数和负载曲线，预测设备寿命，提示计划性检修。

四、安装与调试要点

1. 硬件连接

• 电压 / 电流输入：支持直接接入（≤600V AC）或通过 CT/PT 互感器（需设置变比），确保接线牢固且相位正确。

• 通信配置：使用屏蔽双绞线连接 RS-485 接口，终端电阻设置为 120Ω（多节点网络），波特率可选 2400-19200bps。

• 电源冗余：建议采用双电源输入（如 24V DC + 230V AC），提高系统可靠性。

2. 软件设置

• 参数配置：通过显示模块菜单或 Eaton Power Xpert 软件设置 CT/PT 变比、报警阈值、通信协议等参数。

• 数据可视化：将数据映射至 HMI 或 SCADA 界面，可自定义仪表盘、趋势图和报警弹窗，例如在化工反应釜监控界面中，实时显示三相电流和功率因数曲线。

•

3.


五、常见问题与维护建议

1. 通信故障

• 排查步骤：检查 RS-485 接线是否松动、波特率是否匹配、终端电阻是否正确；使用 Modbus Poll 工具测试设备响应。

• 解决方案：若通信中断，可尝试重启设备或更换通信线缆，必要时升级固件至最新版本。

2. 测量值异常

• 原因分析：CT/PT 变比设置错误、接线相位反接、传感器故障。

• 解决方法：重新校验变比，使用万用表检测输入信号，更换故障传感器。

3. 继电器误动作

• 排查步骤：检查报警阈值设置是否合理、负载是否超过触点容量（250V AC/5A）、是否存在电磁干扰。

• 优化措施：在继电器输出端并联 RC 吸收电路，抑制感性负载关断时的浪涌电压。

六、选型与替代方案

1. 型号对比

   型号	IQ210	IQ220	IQ230	IQ230M
   通信协议	无	INCOM™	INCOM™	INCOM™ + Modbus
   数字输入 / 输出	无	无	2DI/2DO	2DI/2DO
   模拟输入	无	无	1 路（4-20mA）	1 路（4-20mA）
   应用场景	基础监测	基础监测 + 简单控制	复杂控制 + 模拟量采集	多协议兼容

• 仅需基础监测：IQ210。

• 需要远程控制：IQ230M（支持 Modbus，可与第三方系统对接）。

• 需模拟量输入（如温度传感器）：IQ230 或 IQ230M。

• 推荐选型：

2. 替代方案

• Eaton IQ100 系列：经济型型号，功能简化（如无模拟量输入），适合预算有限的小型项目。

• 第三方仪表（如 ABB Emax 2）：需额外配置通信模块，兼容性可能受限。

七、技术支持与资源

1. 官方文档

• 用户手册：可在 Eaton 官网 下载《IQ200 安装与操作指南》，包含详细接线图和参数设置说明。

• 软件工具：使用 Eaton Power Xpert Insight 进行设备配置和数据分析，支持数据导出为 CSV 或 PDF。

2. 技术服务

• 培训支持：Eaton 提供现场或远程培训，内容包括设备调试、协议解析和能源管理策略。

• 备件更换：通过授权代理商获取显示模块、基础模块等备件，更换时间 <30 分钟（需断电操作）。

总结
