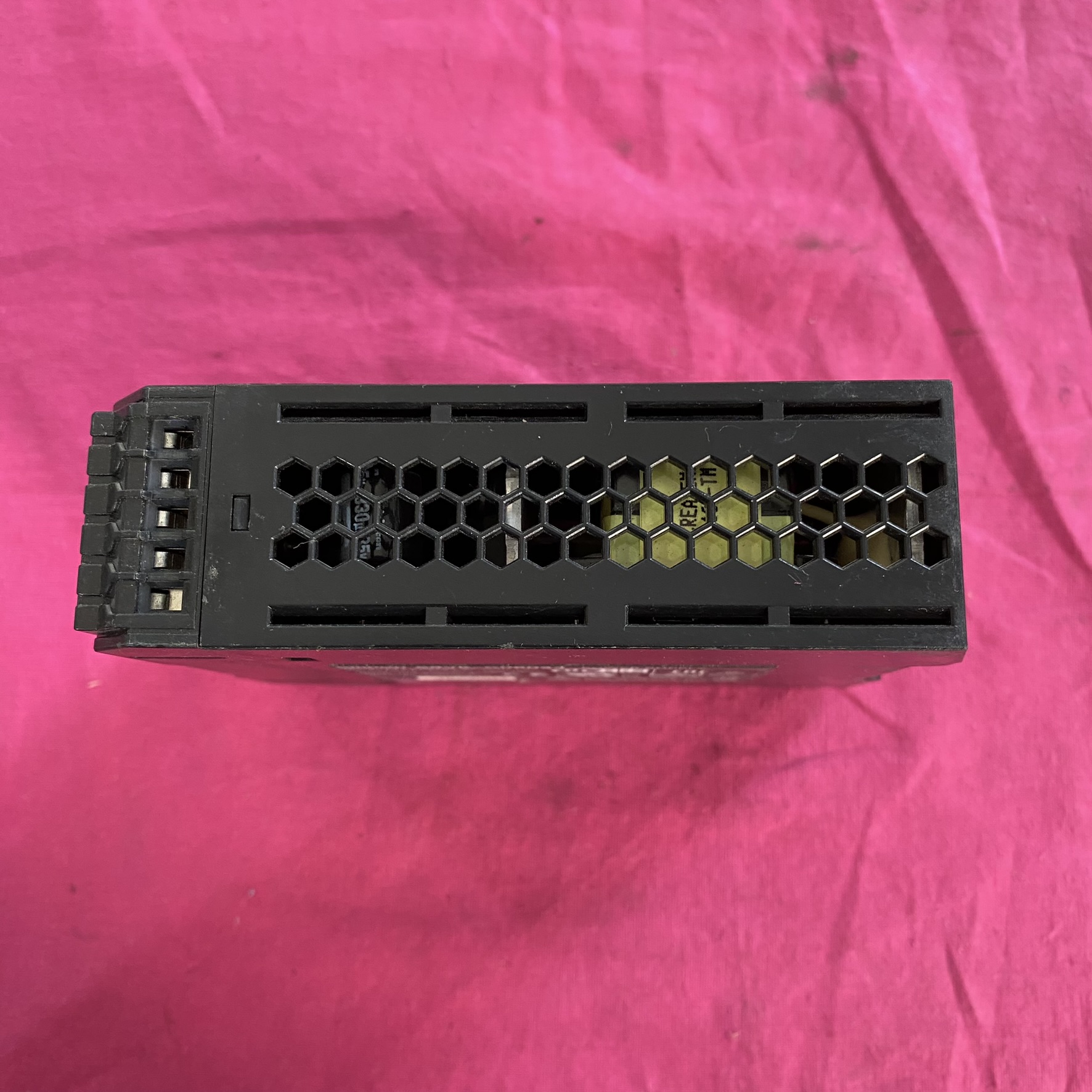

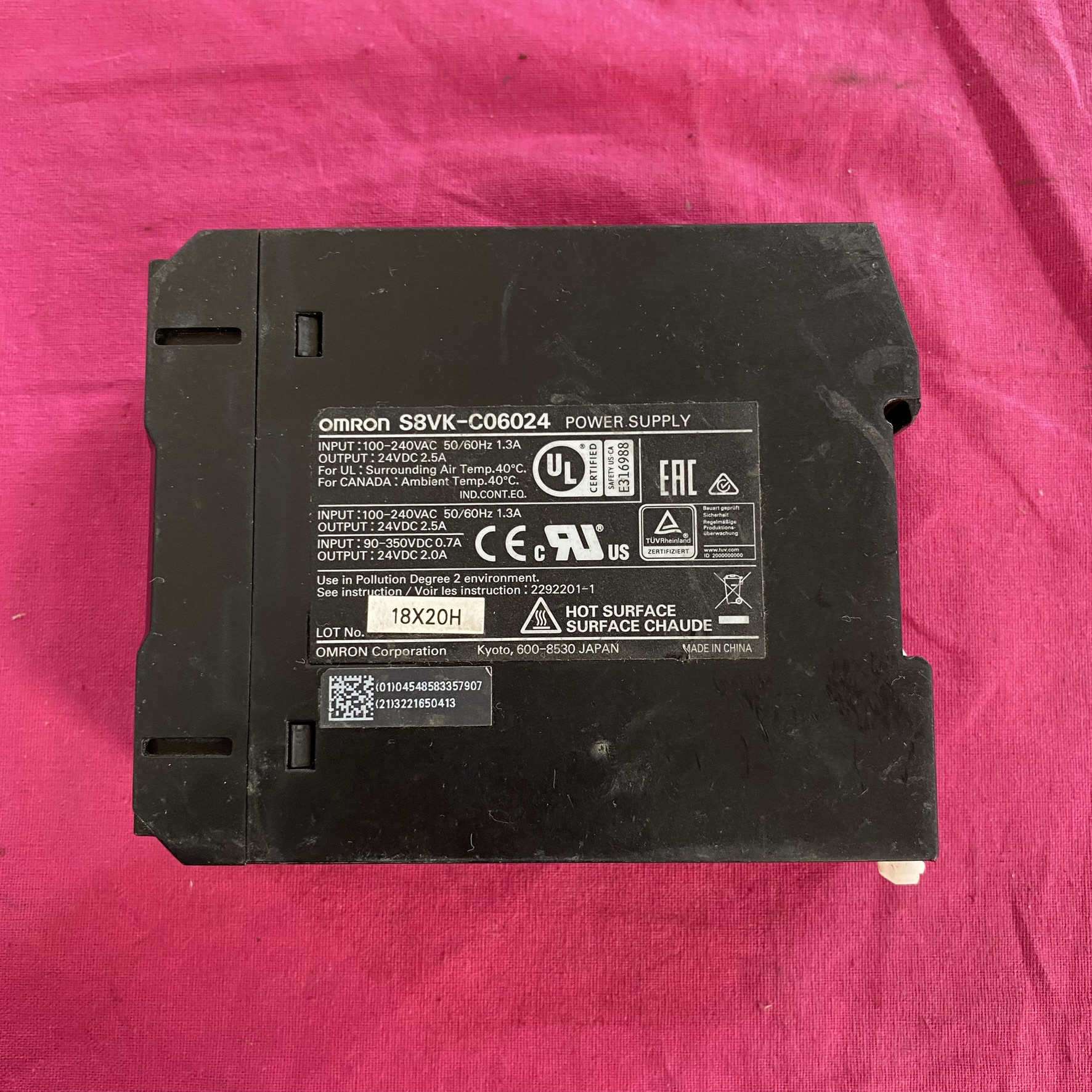

omron 欧姆龙 S8VK-C06024 开关电源

一、核心参数与性能

1. 功率与输出

• 额定功率：60W

• 输出电压 / 电流：24V DC，最大 2.5A（可通过电压调节旋钮微调至 21.6-28V）。

• 纹波噪声：典型值 70mVp-p（20MHz 带宽），满足高精度负载需求。

2. 输入兼容性

• 电压范围：AC 100-240V（85-264V 宽幅）或 DC 90-350V，支持全球电网标准。

• 频率范围：47-450Hz（AC 输入），适应变频设备或不稳定电源环境。

3. 效率与稳定性

• 转换效率：高达 90%，降低能耗和发热。

• 过载保护：自动恢复型过流保护（105%-150% 额定电流），过压保护（130% 额定电压时切断输出）。

二、设计与安装

1. 紧凑结构

• 尺寸：32mm（宽）× 90mm（高）× 110mm（深），重量仅 0.26kg，节省机柜空间。

• 安装方式：支持 DIN 导轨或面板安装，单手即可快速固定，抗振动设计（10-150Hz，5G 以下）。

2. 接线与防护

• 端子设计：螺丝紧固式输入 / 输出端子，支持 8mm 剥线长度，可承受 10A 电流（多端子并联时）。

• 防护等级：IP20（防尘），适合室内环境。

三、安全与认证

1. 安全标准

• 符合 UL508（工业控制）、EN60950-1（信息技术设备）、EN61558-2-16（隔离变压器）等国际认证，适用于医疗设备（PELV 安全等级）。

• 耐电压：输入 - 输出 3kVAC，输入 - 地 2kVAC，输出 - 地 1kVAC，确保电气隔离。

2. EMC 合规性

• EMI（电磁干扰）：符合 EN55011 Class A 标准，适合工业环境。

• EMS（电磁抗扰度）：符合 EN61204-3 高级别要求，抗射频干扰和浪涌能力强。

•

四、环境适应性

• 工作温度：-25℃至 + 60℃（40℃以上需降额使用，每升高 1℃降额 2%）。

• 存储温度：-40℃至 + 85℃，湿度 95% RH 以下（无凝结）。

• 寿命与可靠性：MTBF（平均无故障时间）63 万小时（25℃环境），预期寿命 10 年以上（40℃环境，50% 负载率）。

五、应用场景

• 工业自动化：PLC、传感器、伺服驱动器供电。

• 医疗设备：符合 PELV 安全标准，适用于低电压控制电路。

• 交通与能源：轨道交通、可再生能源系统的辅助电源。

• 通信设备：基站、交换机的稳定供电。
