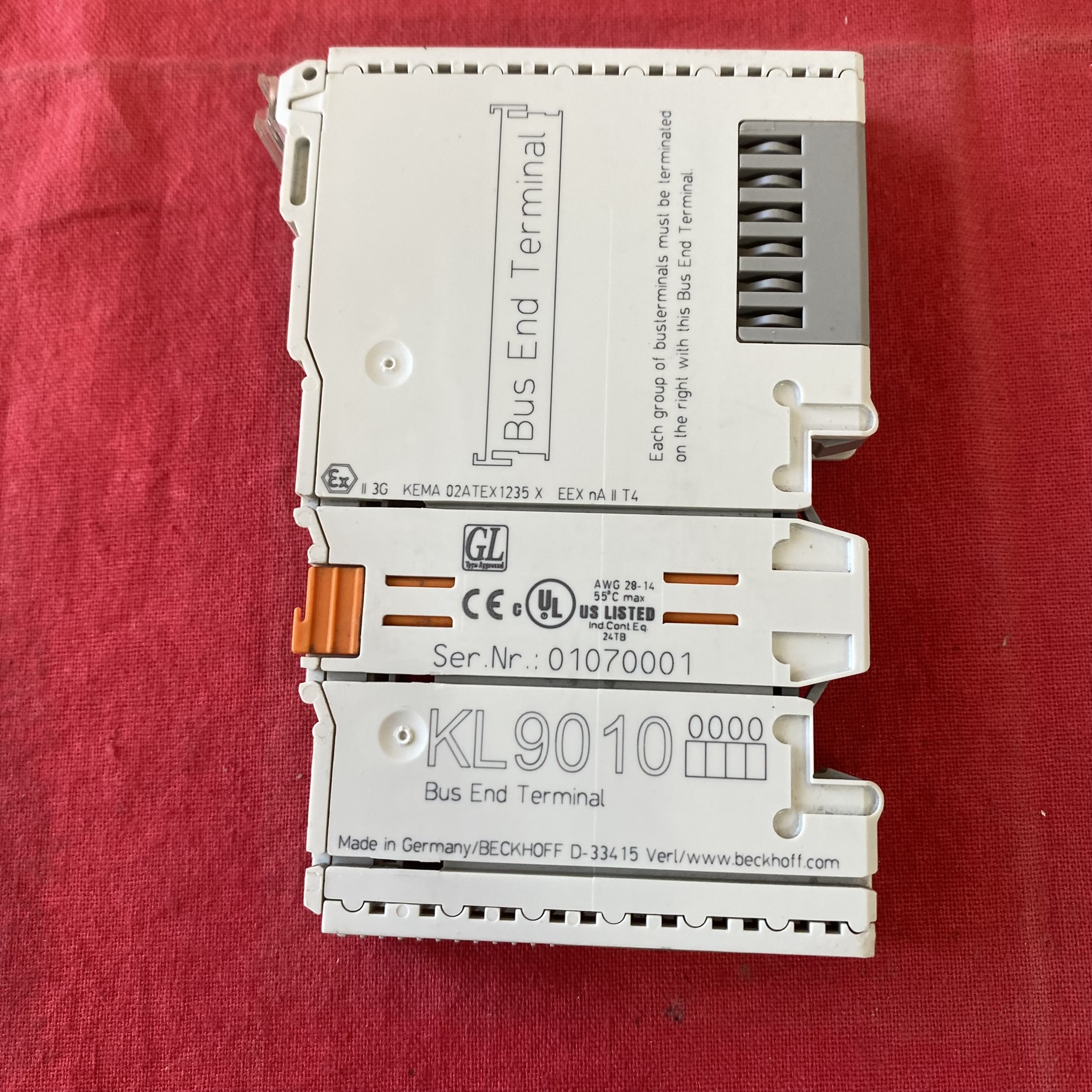

1. 功能定位与硬件设计

• 核心功能：
  KL9010 作为 K-Bus 系统的物理末端，通过内部终端电阻（120Ω）消除信号反射，确保总线耦合器（如 BK1250）与端子模块（如 KL 系列）之间的可靠数据传输。每个 K-Bus 链路必须在末端安装一个 KL9010，无需额外配置或地址设置。

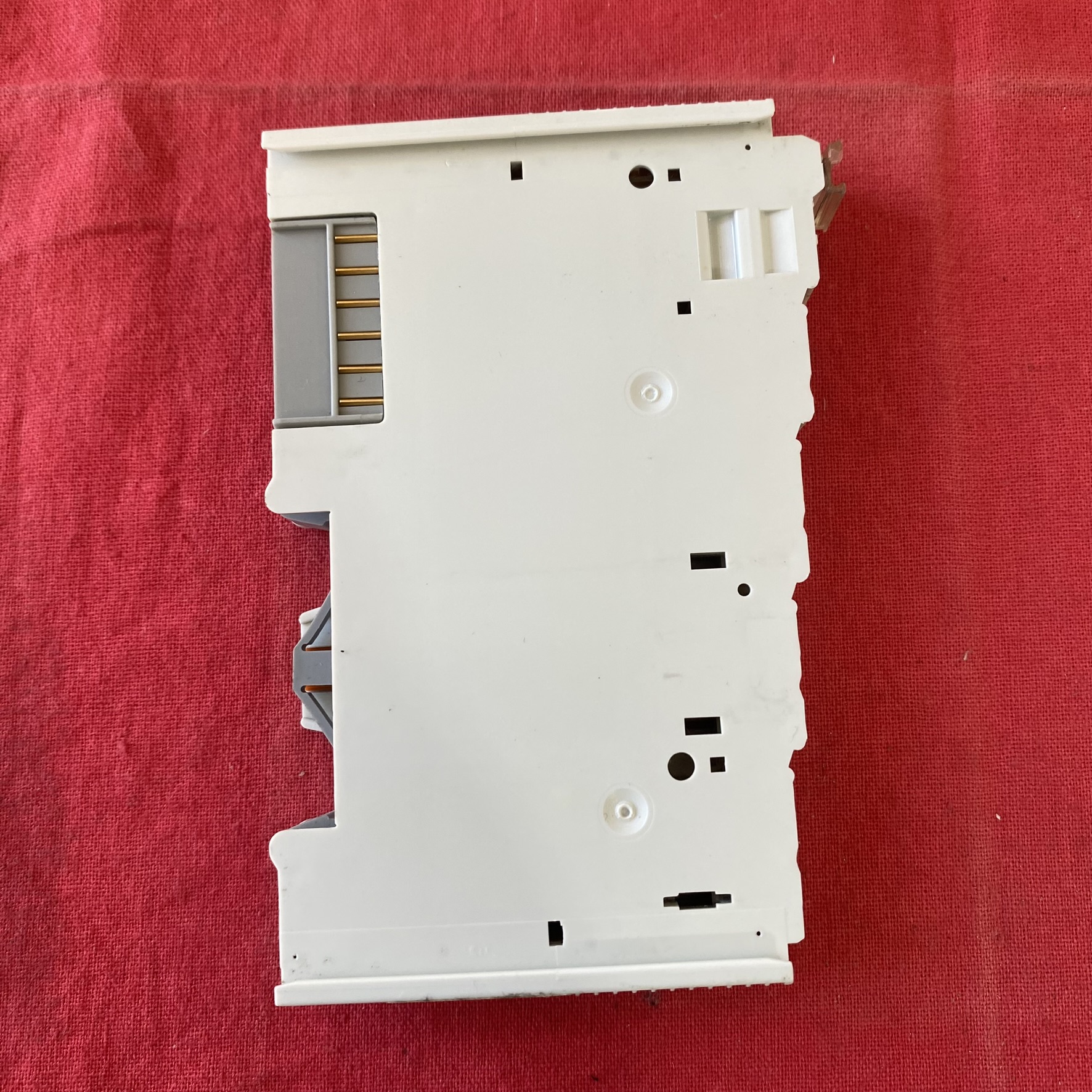

• 硬件规格：

• 尺寸：12 mm 宽 ×100 mm 高 ×68 mm 深，支持 35 mm DIN 导轨安装，重量仅 50 g，适用于紧凑型控制柜。

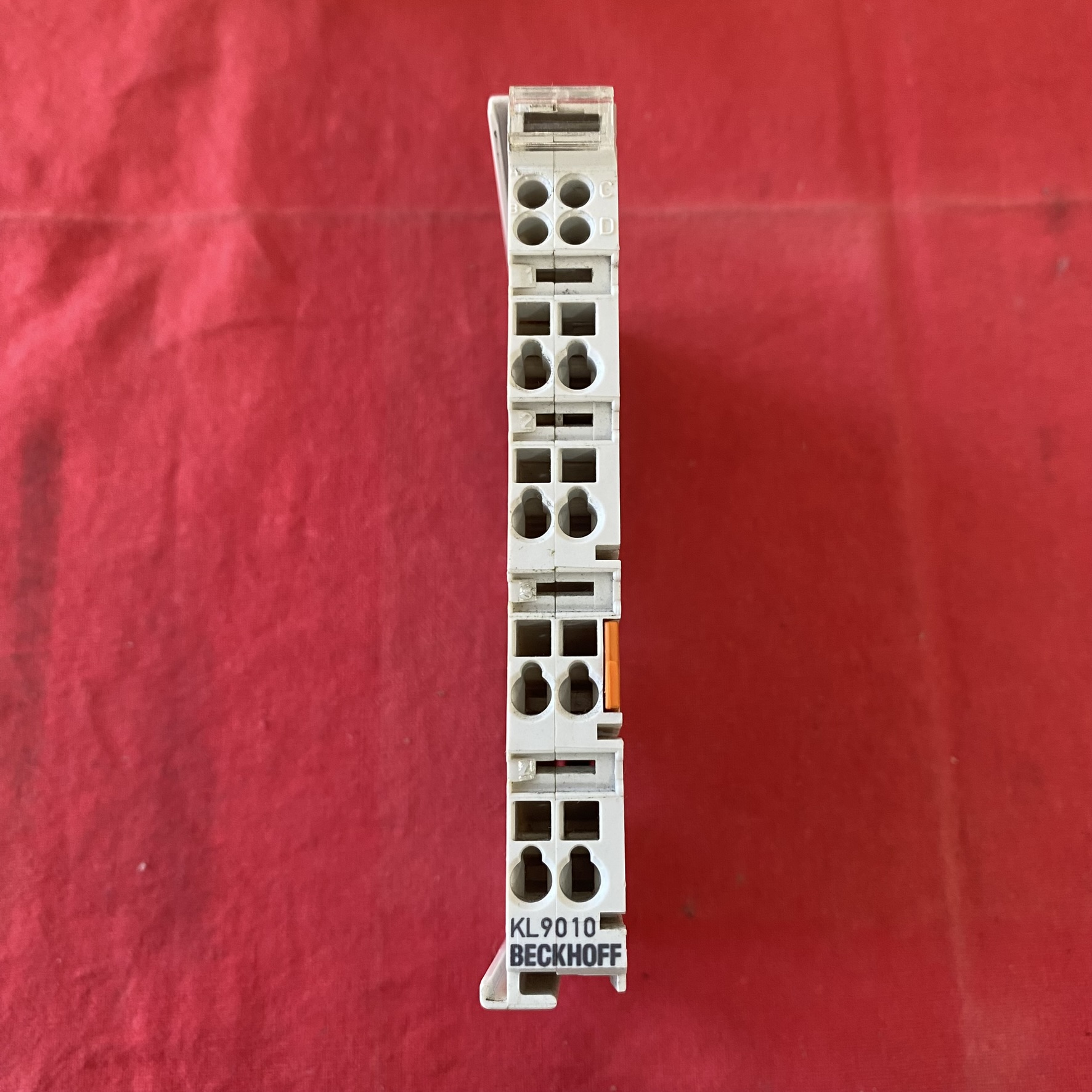

• 接口：8 针 KS24 接口，支持弹簧式压接技术，导线截面积范围 0.08~2.5 mm²（实心线 / 绞线）或 0.14~1.5 mm²（带线鼻子），兼容 AWG 28~14 规格。

• 电源：通过 K-Bus 获取 24 V DC 供电，无需外部电源，功率触点最大承载电流 10 A，可并联为下游模块供电。

• 环境适应性：

• 工作温度范围 - 25°C 至 + 60°C，存储温度 - 40°C 至 + 85°C，支持 95% 相对湿度（无冷凝）。

• 通过 CE、UL、ATEX（II 3G Ex ec IIC T4 Gc）和 IECEx 认证，适用于非危险区域的气体和粉尘环境。

2. 应用场景与典型配置

• 工业控制柜：
  在生产线控制系统中，KL9010 安装于 K-Bus 链路末端，确保步进电机控制模块（如 KL2531）、模拟量输入模块（如 KL3022）等设备的稳定通信。例如，汽车总装线上的多个工位通过 K-Bus 串联，KL9010 终止每个分支链路，避免信号干扰。
• 船舶自动化：
  在船舶动力系统中，KL9010 与总线耦合器（如 BK1120）配合，连接液位传感器、阀门控制器等设备，实现实时监测与控制。其抗振动设计（符合 EN 60068-2-6）确保在船舶颠簸环境下的可靠性。
• 分布式 I/O 扩展：
  当 K-Bus 链路需要延长时，KL9010 作为末端模块与中继器（如 KL9050）配合，通过 RS485 总线扩展至 31 个节点，适用于大型仓储物流系统的分布式 I/O 部署。

•

3. 安装与维护要点

• 接线规范：

• 将 K-Bus 的 A 线（红色）和 B 线（绿色）分别接入 KL9010 的对应端子，屏蔽层单端接地以减少 EMI 干扰。

• 电源触点（24 V DC）可与其他模块并联，建议在进线端并联 100 µF 电容抑制电压波动。

• 状态诊断：

• 通过 LED 指示灯（POWER）确认 K-Bus 供电正常，熄灭表示电源故障或模块未正确连接。

• 若总线耦合器（如 BK1120）的 ERR 灯闪烁，可能是 KL9010 未安装或终端电阻未正确激活，需检查物理连接。

• 维护建议：

• 定期检查端子连接是否松动，特别是振动环境中的设备，建议每 6 个月紧固一次导线。

• 若需更换模块，需先断开 K-Bus 电源，避免带电操作导致短路

4. 选型对比与替代方案

5. 注意事项

• 不可配置性：KL9010 无需软件参数化或地址设置，直接物理安装即可生效，避免了复杂的组态流程。

• 兼容性：仅适用于 K-Bus 系统，无法与 EtherCAT 端子模块（如 EL 系列）直接混用，需通过总线耦合器（如 BK1250）实现混合架构。

• 电源分配：KL9010 的功率触点可传递 24 V DC 电源至下游模块，但需注意总电流不超过 10 A，否则需额外供电。
