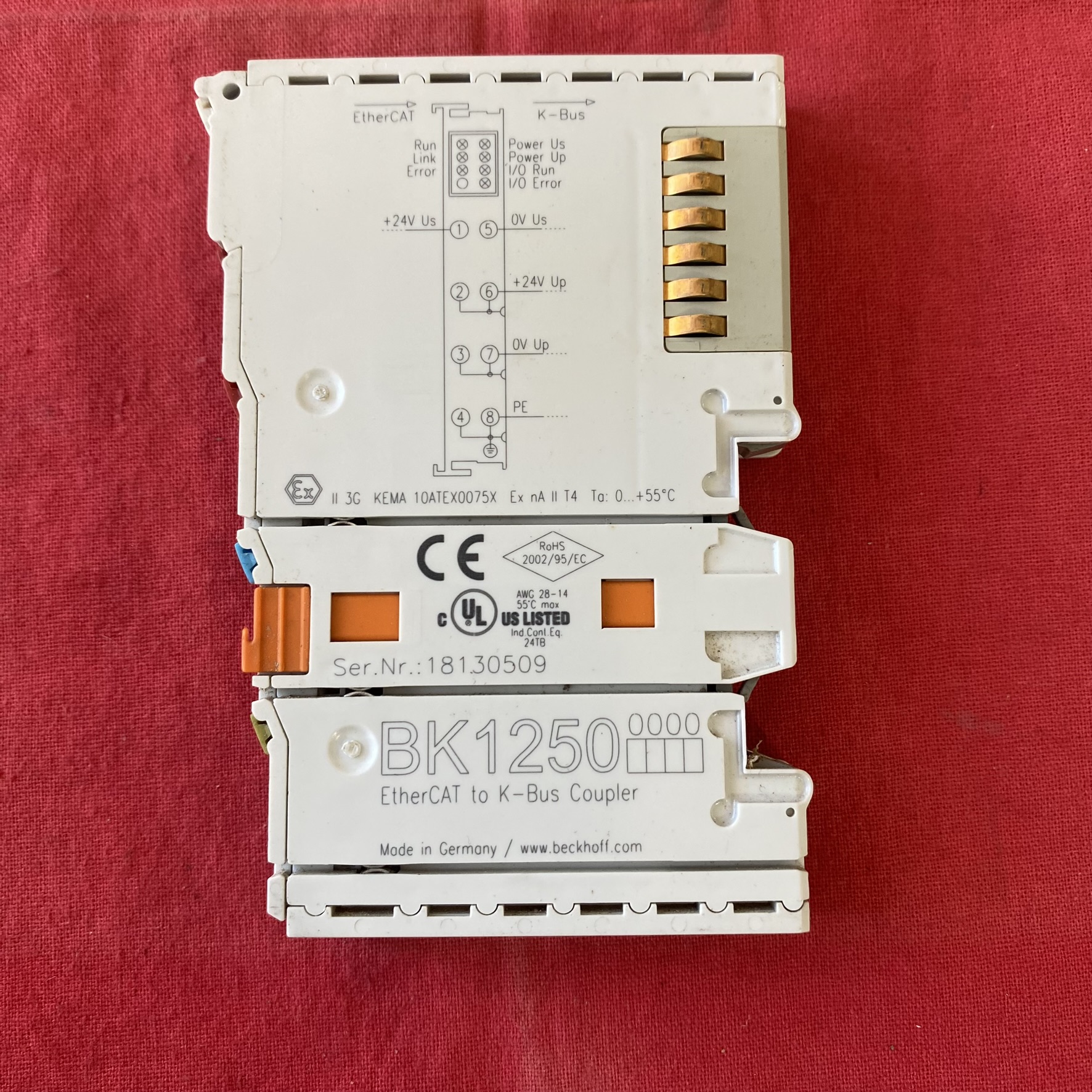

1. 硬件架构与通信能力

• 混合总线集成：

• 可同时连接 EtherCAT 端子模块（如 EL 系列）和标准总线端子模块（如 KL 系列），最多支持 64 个端子模块，通过 K-bus 扩展可达 255 个。

• 支持 EtherCAT 协议（100 Mbit/s），兼容分布式时钟功能（需外部同步模块），确保多设备微秒级时间同步。

• 电源设计：

• 提供 24 V DC 系统电源（通过 E-bus 触点）和现场电源（最大 10 A），支持直接为端子模块供电，简化布线。

• 输入电压范围 24 V DC（-15%/+20%），输入电流 70 mA + K-bus 总电流 / 4（最大 200 mA），建议保险丝容量≤10 A。

2. 功能特性与配置逻辑

• 过程数据处理：

• 支持 1024 字节输入 / 输出数据，可扩展至 8192 个数字量信号或 256 个模拟量信号，满足高密度 I/O 需求。

• 自动分配 EtherCAT 过程映像，无需手动配置地址，降低工程复杂。

• 参数化与诊断：

• 通过 TwinCAT 软件或 KS2000 工具进行参数化，支持寄存器级配置（如端子模块功能块映射）。

• 内置 LED 指示灯（RUN、ETHERCAT、POWER）实时显示通信状态，故障时通过 EtherCAT 从站状态寄存器输出错误代码（如传感器过载、电源缺失）。

3. 应用场景与典型案例

• 工业自动化控制：

• 在汽车生产线中，BK1250 连接 EL 系列数字量输入模块（如 EL1859）采集传感器信号，同时通过 KL 系列输出模块（如 KL2531）控制步进电机，实现工位逻辑与运动控制的集成。

• 在食品加工设备中，混合使用 EL3356 模拟量输入模块监测温度 / 压力，通过 KL3404 输出模块调节阀门开度，确保生产流程的精确性。

• 物流与仓储：

• 在自动化立体仓库中，BK1250 作为 EtherCAT 主站连接 AGV 导航系统（如倍福 EL7201 伺服驱动模块）和堆垛机控制器，通过分布式时钟实现多设备协同作业，提升仓储效率。

• 结合 EL6731 PROFIBUS 网关，将传统 PLC（如西门子 S7-300）接入 EtherCAT 网络，实现新旧设备的兼容与数据互通。

4. TwinCAT 组态与参数设置

• 硬件组态：

1. 在 TwinCAT System Manager 中扫描并添加 BK1250 模块，自动识别为 EtherCAT 从站。

2. 配置端子模块参数（如 KL2531 的细分模式、EL3356 的滤波时间），通过寄存器映射实现功能块与硬件的绑定。

• 变量映射：

• 将输入 / 输出信号映射至 PLC 程序变量，例如：

  iecst

  VAR_INPUT
    Sensor1 : BOOL := %I*;  // 映射至EtherCAT输入地址END_VARVAR_OUTPUT
    MotorEnable : BOOL := %Q*;  // 映射至EtherCAT输出地址END_VAR





• 使用 TwinCAT 的诊断工具（如 EtherCAT 状态监控）实时查看通信质量与错误日志。

5. 安装与接线规范

• 物理安装：

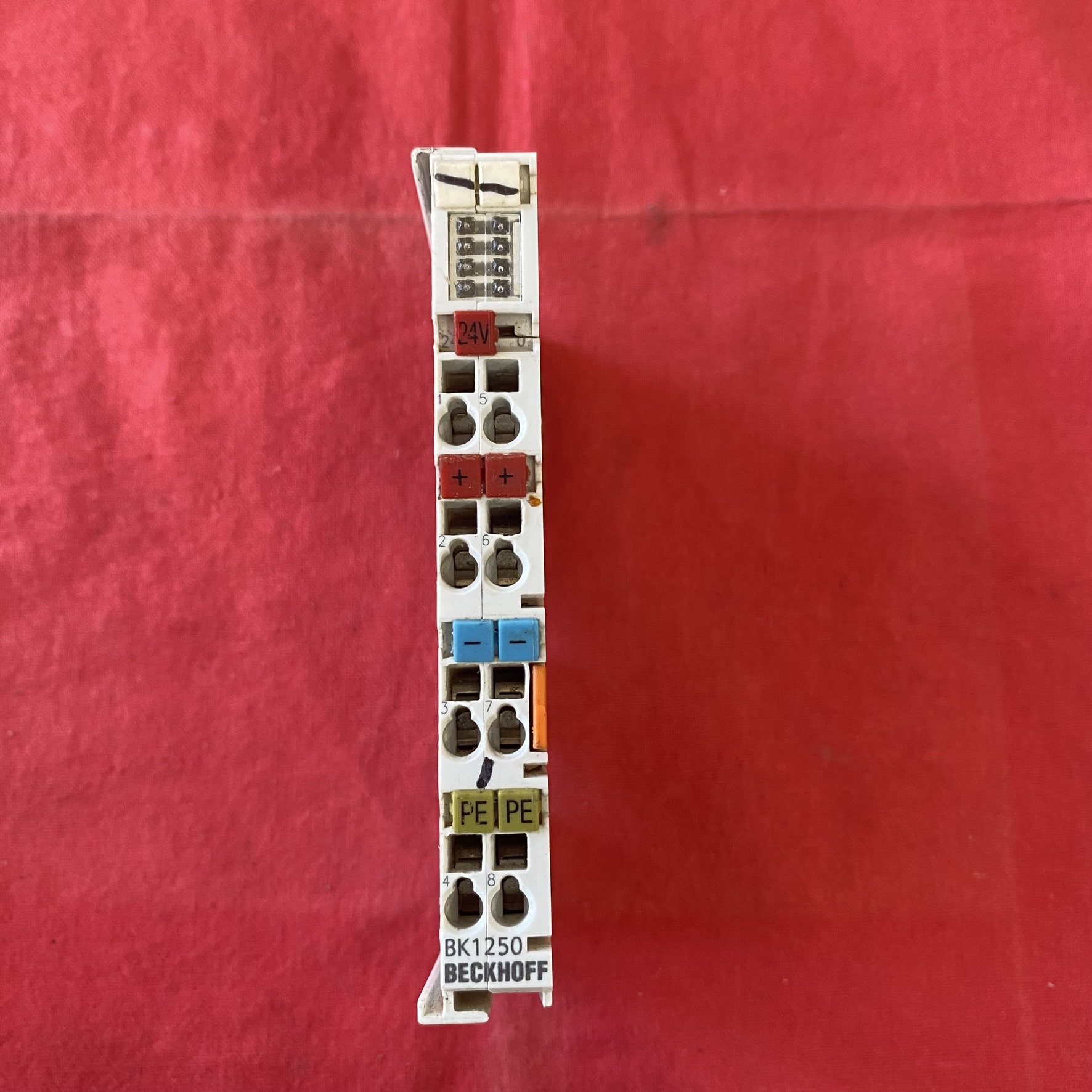

• 采用 35 mm DIN 导轨安装，宽度仅 12 mm，适合紧凑型控制柜。

• 支持双插槽和键连接，确保模块间可靠机械固定。

• 信号接线：

• 电源触点（24 V DC）支持 0.08~2.5 mm² 导线，通过弹簧式压接技术确保接触可靠性。

• 通信线缆建议使用屏蔽双绞线，EtherCAT 接口采用 RJ45 或端子连接，支持菊花链拓扑。

•

6. 认证与合规性

• 安全认证：

• ATEX 认证（II 3G Ex ec IIC T4 Gc）和 IECEx 认证（Ex ec IIC T4 Gc），适用于非危险区域的气体和粉尘环境。

• CE、UL 认证，符合 EN 61000-6-2（工业抗扰度）和 EN 61000-6-4（工业发射）标准，确保在复杂电磁环境下的稳定性。

7. 选型对比与替代方案

8. 维护与故障排查

• LED 状态分析：

• 绿色 RUN 灯：模块正常运行；熄灭表示电源故障或未激活。

• 红色 ETHERCAT 灯：通信中断，检查线缆连接或从站地址冲突。

• 黄色 POWER 灯：现场电源异常，检查 24 V DC 供电是否正常。

• 常见问题处理：

• 通信中断：通过 TwinCAT 诊断工具查看 CRC 错误计数，排查网线质量或终端电阻设置（EtherCAT 总线两端需启用 120 Ω 终端电阻）。

• 端子模块无响应：检查 K-bus 供电是否正常（K-bus 电流最大 500 mA），或通过寄存器读取模块状态字（如 KL2531 的 SB5/SB6 限位状态）。
