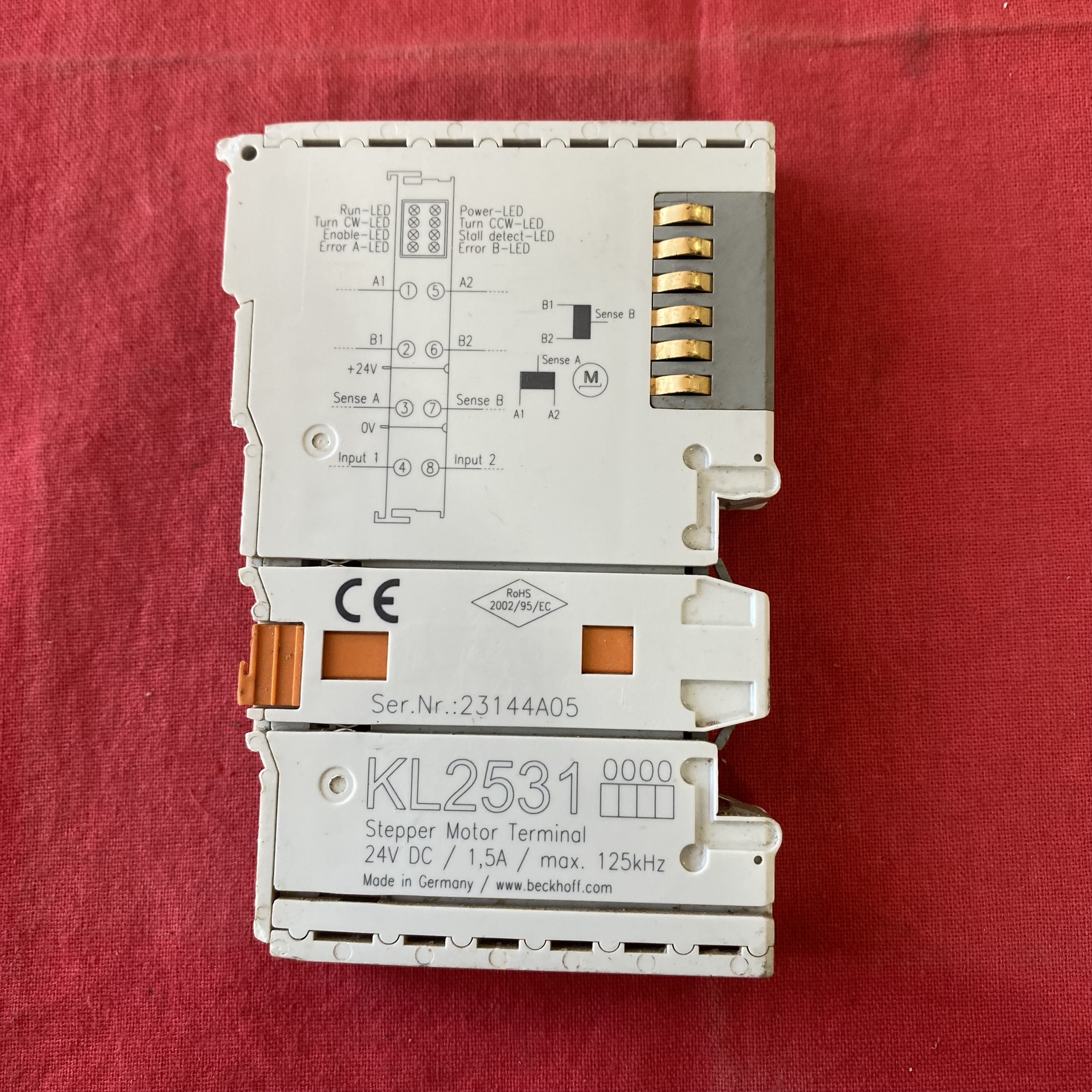

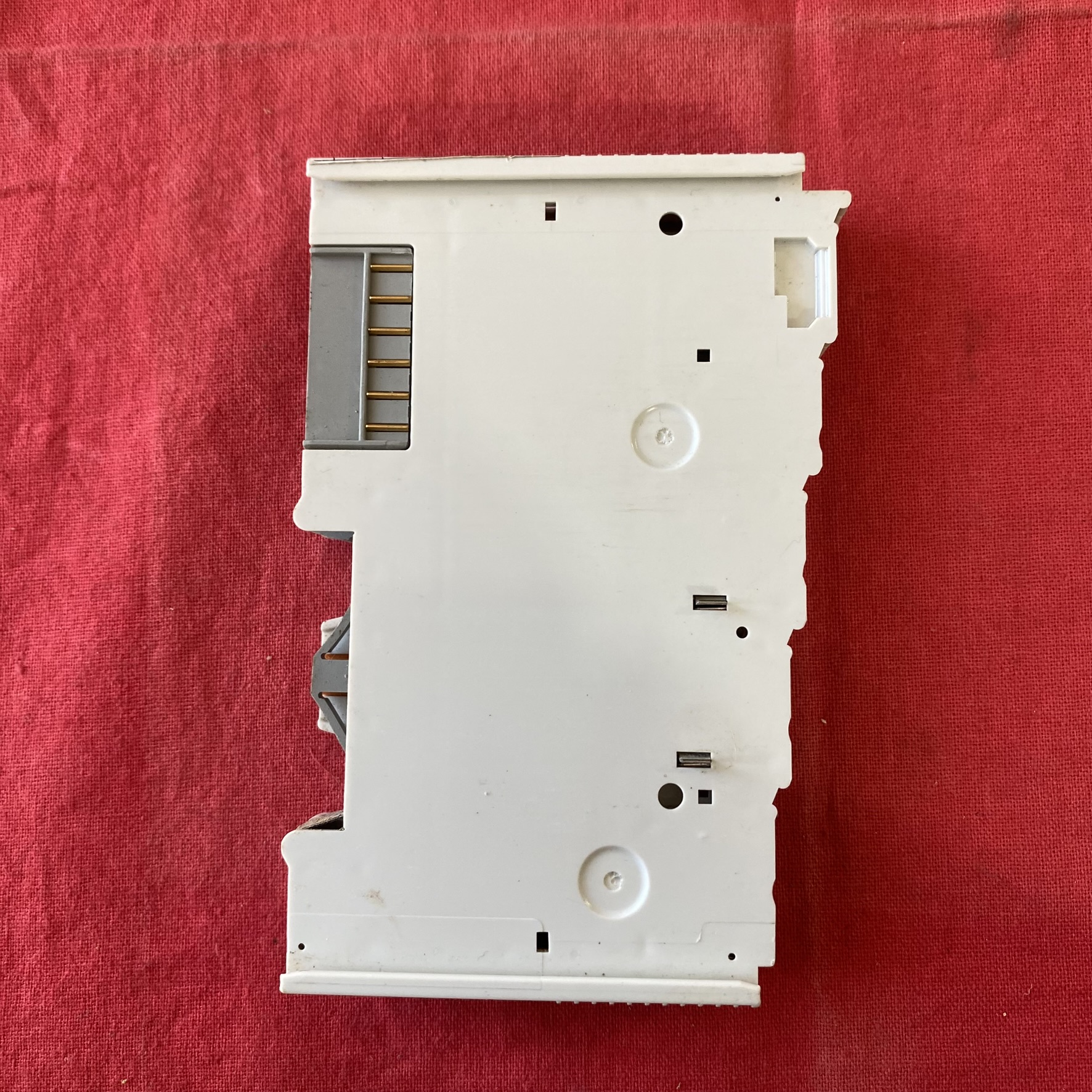

1. 硬件架构与性能参数

• 驱动能力：

• 单通道设计，支持 24 V DC 供电（通过 K 总线电源触点），峰值电流 1.5 A / 相，适用于小功率步进电机（如 200 W 以下）。

• 采用 25 kHz PWM 电流控制器，结合64 倍微步细分技术，可将 1.8° 步距角电机的分辨率提升至每转 12,800 个电子位置，显著降低运行噪音与振动。

• 信号接口：

• 集成2 路数字输入（E1/E2），可连接限位开关或原点传感器，触发时通过状态字中断运动。

• 电机控制信号通过 8 针 KS24 接口直接连接，支持单极 / 双极 2 相步进电机，导线截面积范围 0.08~2.5 mm²。

• 电气特性：

• K 总线与信号电压之间通过 500 Vrms 电气隔离，符合 EN 61000-6-2/6-4 标准，抗干扰能力强。

• 工作温度范围 0~+55°C，重量仅 50 g，适合紧凑型控制柜安装。

2. 功能特性与运动控制

• 细分与速度调节：

• 支持全步、半步及 64 倍微步模式，可通过 TwinCAT 软件或模块寄存器（R46）动态调整。例如，R46=3 时细分为 8 倍，1.8° 电机每转需 1600 个脉冲。

• 最大脉冲频率 125 kHz，配合细分设置可实现最高约 78,125 脉冲 / 秒的运行速度，但实际应用中受电机转矩限制，通常建议 300 转 / 分以下。

• 自诊断与保护机制：

• 集成零速监控功能，无需编码器即可检测电机是否停止，适用于对位置精度要求不高的场景。

• 内置过流保护（A/B 相电流超过设定值 100% 时触发），短路或堵转时自动停止输出并报错，LED 黄灯闪烁指示故障。

3. TwinCAT 配置与编程逻辑

• 硬件组态：

• 在 TwinCAT System Manager 中手动添加模块，分配过程映像地址（输入 / 输出各 16 位）。

• 配置电机参数（如细分、电流限制），通过寄存器 R39/R40 设置目标速度与加速度。

• 控制模式：

• 速度直接控制：通过 PLC 程序直接发送速度指令，适用于传送带等恒速场景。

• 路径控制：支持最多 16 个预设位置，可通过位置矩阵实现复杂轨迹运动。

• 典型代码示例：

  iecst

  VAR
    Axis : MC_AXIS;
    MoveRelative : MC_MoveRelative;END_VARMoveRelative(
    Axis := Axis,
    Distance := 1000,  // 脉冲数
    Velocity := 5000,  // 脉冲/秒
    Acceleration := 2000,
    Deceleration := 2000);





4. 接线规范与注意事项

• 电源连接：

• 电子部分由 K 总线提供 24 V DC，功率部分通过同一电源触点供电，无需额外外部电源。

• 建议在电源输入端并联 100 µF 电容，抑制电压波动。

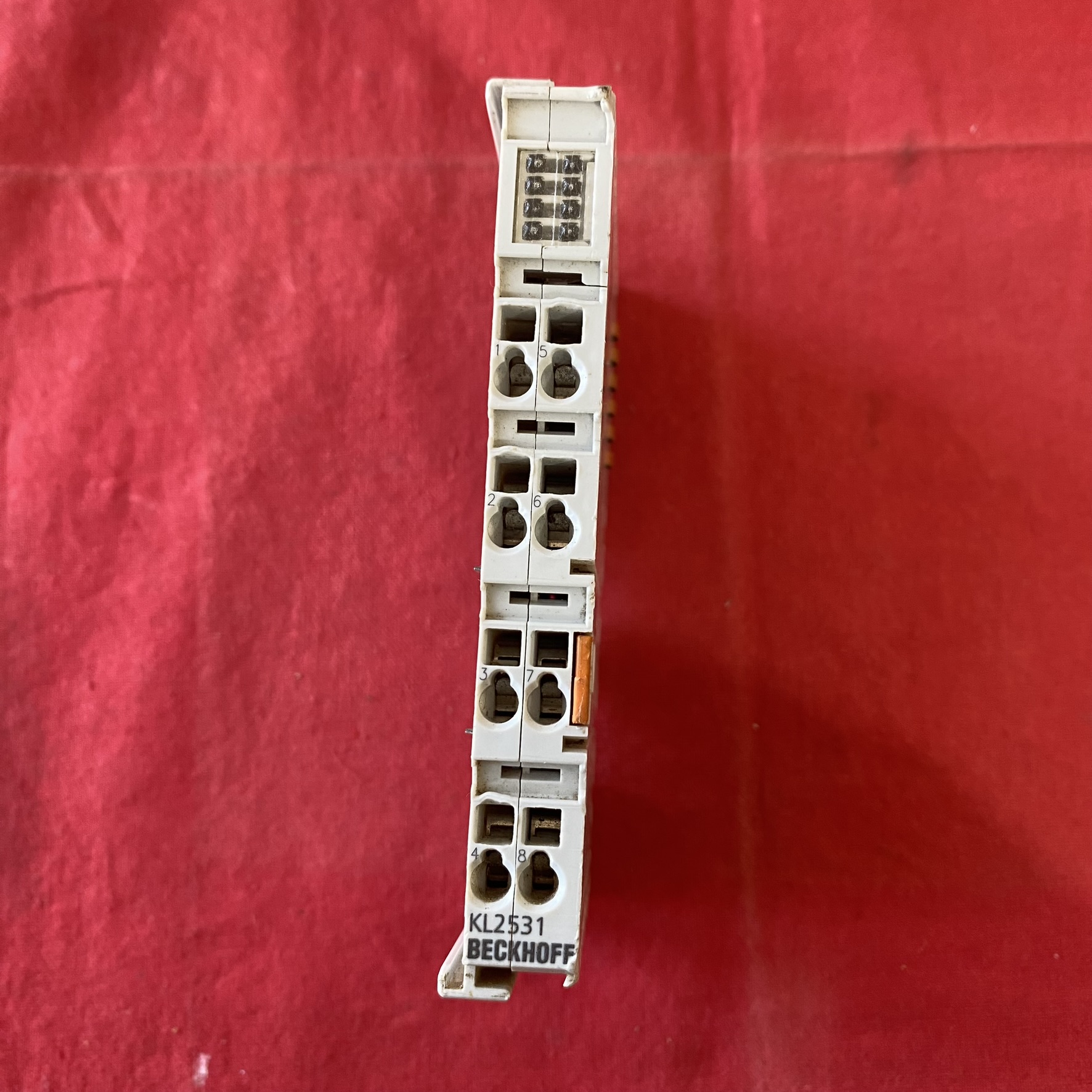

• 电机与传感器接线：

• 电机绕组 A/B 分别连接至模块的 A+/A-、B+/B - 端子，屏蔽层单端接地以减少 EMI 干扰。

• 限位开关信号接入 E1/E2 端子，可配置为常闭或常开模式，触发时通过状态字（SB5/SB6）中断运动。

•

5. 应用场景与典型案例

• 自动化产线：在 3C 产品组装中，KL2531 控制丝杆滑台以 ±0.05 mm 精度定位，配合视觉检测实现低成本闭环校准。

• 物流仓储：AGV 导航轮驱动中，64 细分模式确保低速运行平稳，零速监控功能实时检测轮子是否打滑。

• 实验室设备：在小型离心机控制中，通过速度直接模式实现精确转速调节，无需编码器即可满足实验需求。

6. 诊断与维护策略

• LED 状态指示：

• 绿色 Power 灯：24 V DC 电源正常；熄灭表示电源故障或模块未启用。

• 黄色 Error 灯：过流、失步或堵转；闪烁次数对应错误代码（如慢闪 3 次表示 K 总线数据错误）。

• 绿色 Enable 灯：模块就绪，可接收运动指令。

• 故障排查流程：

1. 检查电源电压是否在额定范围内，端子连接是否松动。

2. 通过 TwinCAT 诊断窗口查看状态字，定位限位触发或过流错误。

3. 使用示波器检测电机绕组波形，确认 PWM 输出是否正常。

7. 选型对比与替代方案

8. 认证与合规性

• 通过 CE、UL 认证，符合 EN 61000-6-2（工业抗扰度）与 EN 61000-6-4（发射标准），可在 - 25°C 至 + 85°C 存储环境下稳定工作。

• 符合 ATEX 与 IECEx 标准（需确认具体型号后缀），适用于潜在爆炸性气体或粉尘环境。
