AB 罗克韦尔 1756-DHRIO E 通信接口模块

一、核心功能与应用场景

1. 通信协议支持

• DH+ 协议：支持 57.6 Kbps、115.2 Kbps 和 230.4 Kbps 三种通信速率，适用于长距离（最长 3048 米）的数据传输。

• 远程 I/O (RIO) 协议：作为扫描仪或适配器，可连接远程 I/O 设备（如 Flex I/O、Point I/O），实现离散量、模拟量和块数据的实时传输。

• 兼容性：支持与 PLC-5、SLC、CompactLogix 和 ControlLogix 控制器的通信，可桥接传统系统与现代自动化架构。

2. 工业级可靠性

• 环境适应性：工作温度范围为 0°C 至 60°C，存储温度范围为 -40°C 至 85°C，防护等级为 IP20，适用于恶劣工业环境。

• 电气隔离：提供 30 V 连续隔离，抗干扰能力强，确保数据传输的稳定性。

3. 模块化设计

• 双独立通道：每个通道可单独配置为 DH+ 或 RIO 模式，支持最多 32 个 Logix 连接和 16 个块传输连接，满足复杂系统的扩展需求。

• 带电插拔 (RIUP)：支持在系统通电时进行模块更换，减少停机时间。

二、技术参数与物理特性

1. 电气规格

• 电源输入：5.1 V DC（850 mA）和 24 V DC（1.7 mA），由背板供电。

• 通信接口：每个通道配备 3 针端子（用于 DH+/RIO）和 8 针 Mini-DIN 端口（用于编程终端）。

• 电缆要求：推荐使用 Belden 89463 双轴电缆（20 AWG，200°C 额定温度），终端电阻根据速率选择（82 Ω 用于 230.4 Kbps，150 Ω 用于 57.6/115.2 Kbps）。

2. 物理参数

• 尺寸：约 35 mm（宽）× 145 mm（高）× 118 mm（深），重量约 0.3 kg，适配 ControlLogix 标准机架。

• 状态指示：LED 灯显示模块健康状态（OK）、通道通信活动（COMM A/B），便于快速诊断故障。

3. 认证与合规性

• 符合 IEC 61131-3 标准，支持多种编程语言（如梯形图、结构化文本）。

• 通过 UL、CE、CSA 认证，部分型号可能符合防爆标准（如 Ex ec IIC T3/T4 Gc），需根据具体型号确认。

三、配置与编程

1. 软件工具

• 使用 RSLogix 5000 或 Studio 5000 进行配置和编程，支持网络参数设置（如节点地址、通信速率）和数据映射。

• 通过向导界面可快速添加远程 I/O 模块，并分配输入 / 输出数据区域。

•

2. 网络设置

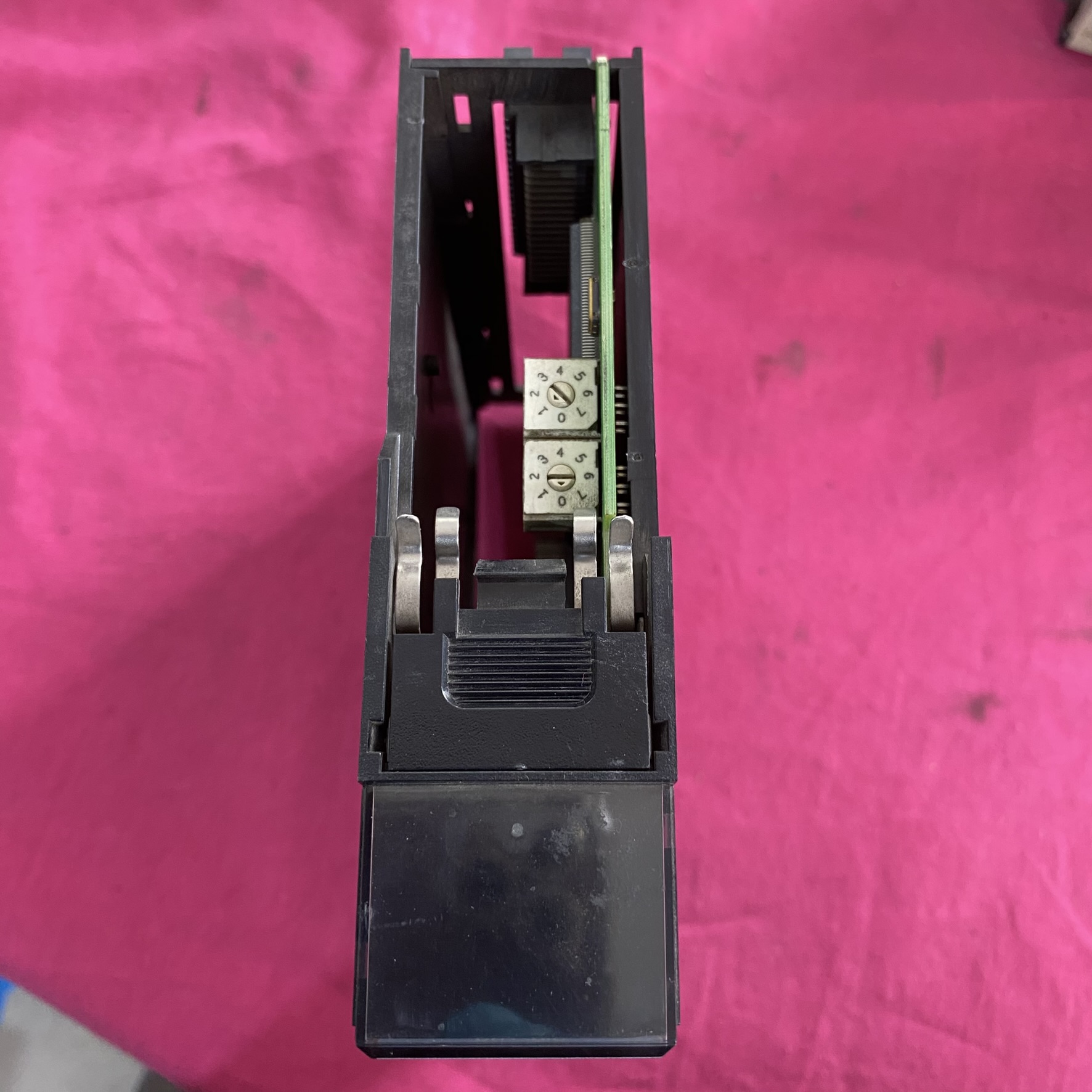

• 节点地址：通过模块顶部的 DIP 开关设置，范围为 0-31（DH+ 网络）或 0-15（RIO 网络）。

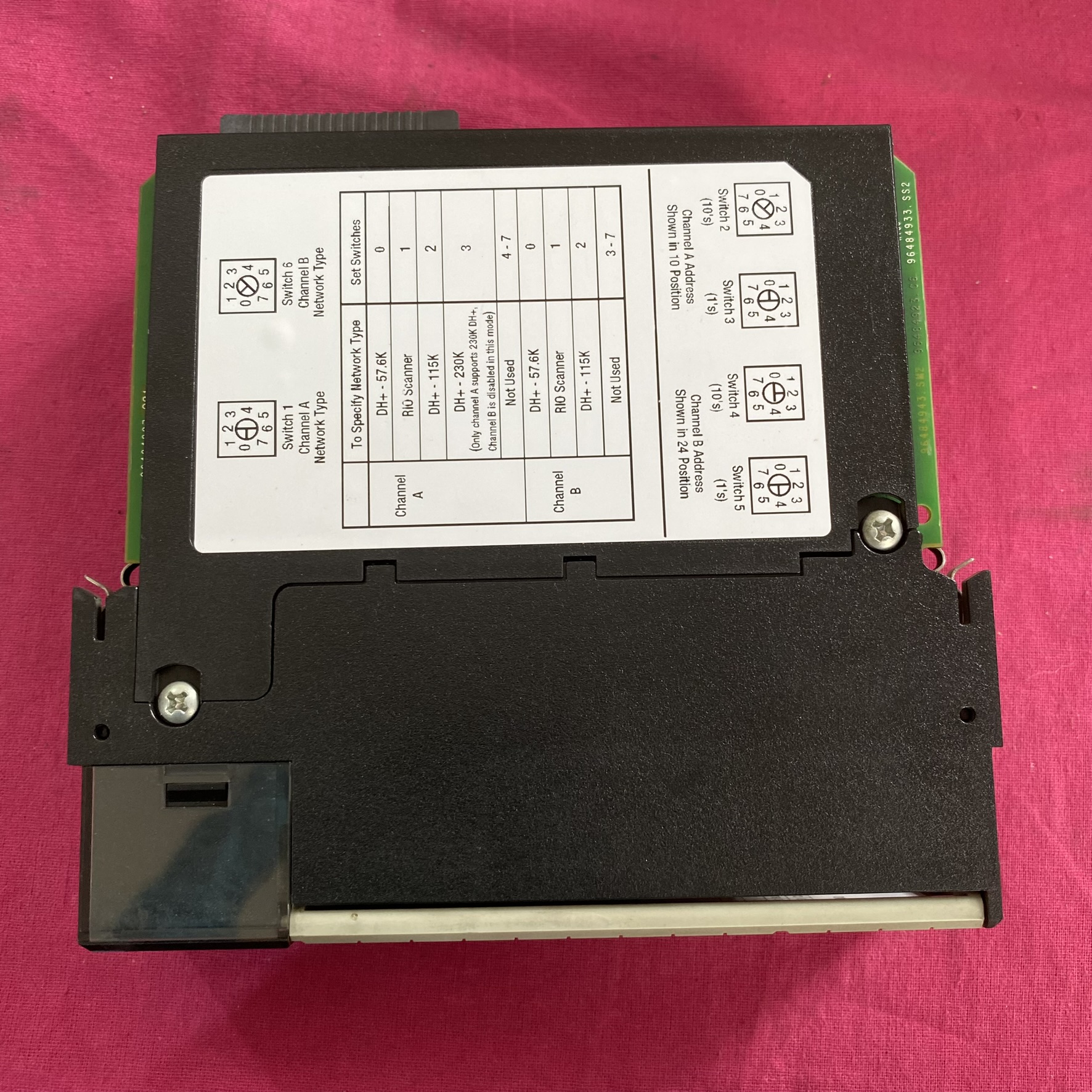

• 网络类型：每个通道可独立配置为 DH+ 或 RIO 模式，需根据实际需求调整开关。

四、典型应用案例

1. 分布式控制系统 (DCS)

• 连接远程 I/O 站，实现对现场传感器、执行器的集中监控，适用于工厂生产线、水处理系统等。

2. 遗留系统升级

• 作为桥梁，将 PLC-5 或 SLC 控制器接入 ControlLogix 系统，保护现有投资并提升系统性能。

3. 过程控制与运动控制

• 支持高速数据传输（如 230.4 Kbps），适用于需要实时同步的运动控制或高精度过程控制场景。

五、注意事项与维护

1. 安装要求

• 确保模块安装在接地良好的机柜内，避免电磁干扰。

• 安装或更换模块时需佩戴防静电手环，防止静电损坏。

2. 故障排查

• 通过 LED 指示灯判断模块状态（如 OK 灯灭表示故障），结合编程软件查看诊断信息。

• 定期检查电缆连接是否松动，终端电阻是否正确安装。

3. 备件与兼容性

• 建议使用罗克韦尔原厂备件（如 1756-DHRIO/E），避免因兼容问题导致系统不稳定。

• 部分型号（如 1756-DHRIOXT）支持更宽的温度范围（-25°C 至 70°C），可根据环境需求选择。
