1. 硬件架构与通信能力

• 协议支持：

• 兼容 PROFIBUS DP-V0、DP-V1（循环 / 非循环服务）、DP-V2 及 PROFIBUS MC（等时模式），支持 GSD 文件自动导入。

• 主站模式下可管理最多 125 个从站，每个从站支持 244 字节输入 / 输出数据，总数据量达 1.4 kB。

• 物理接口：

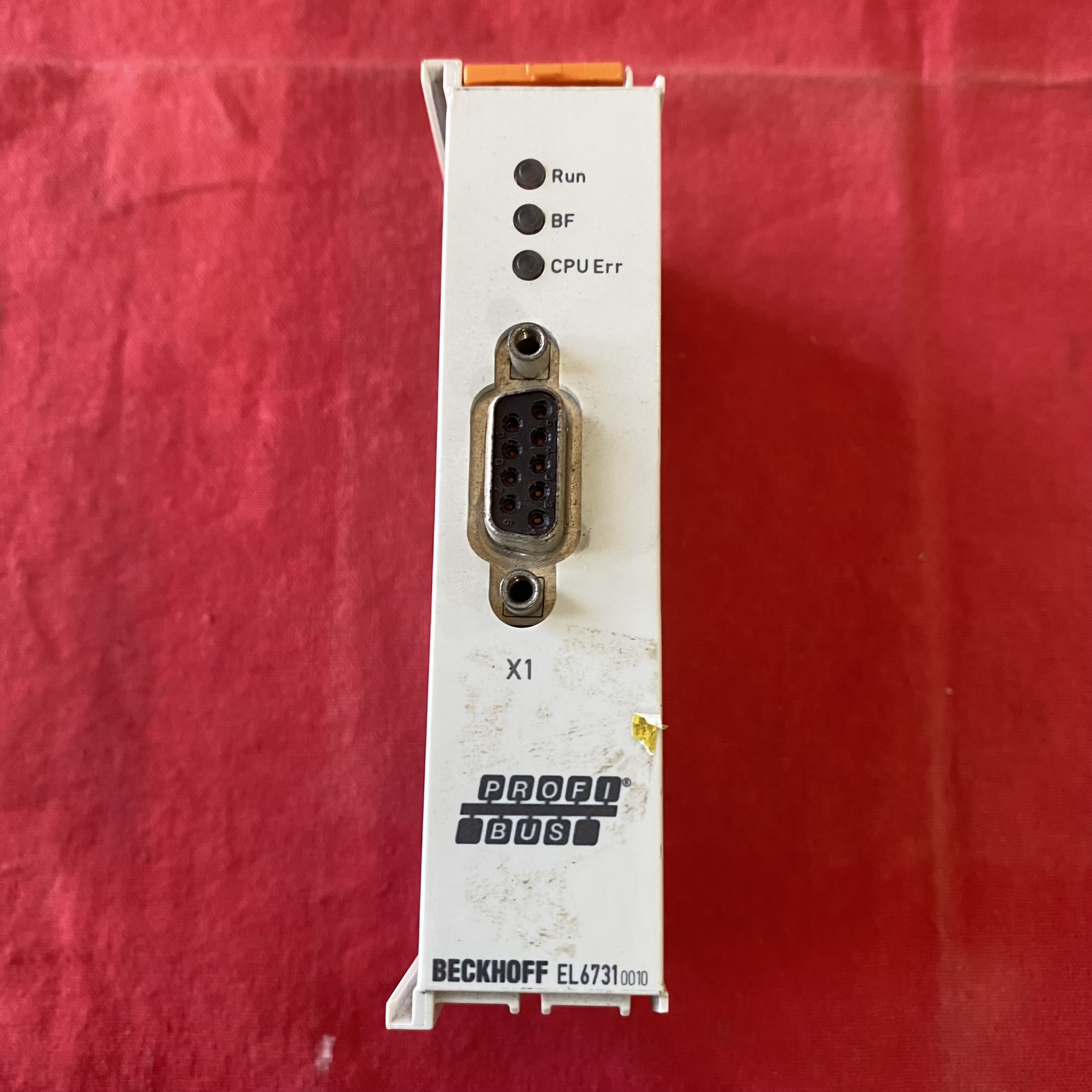

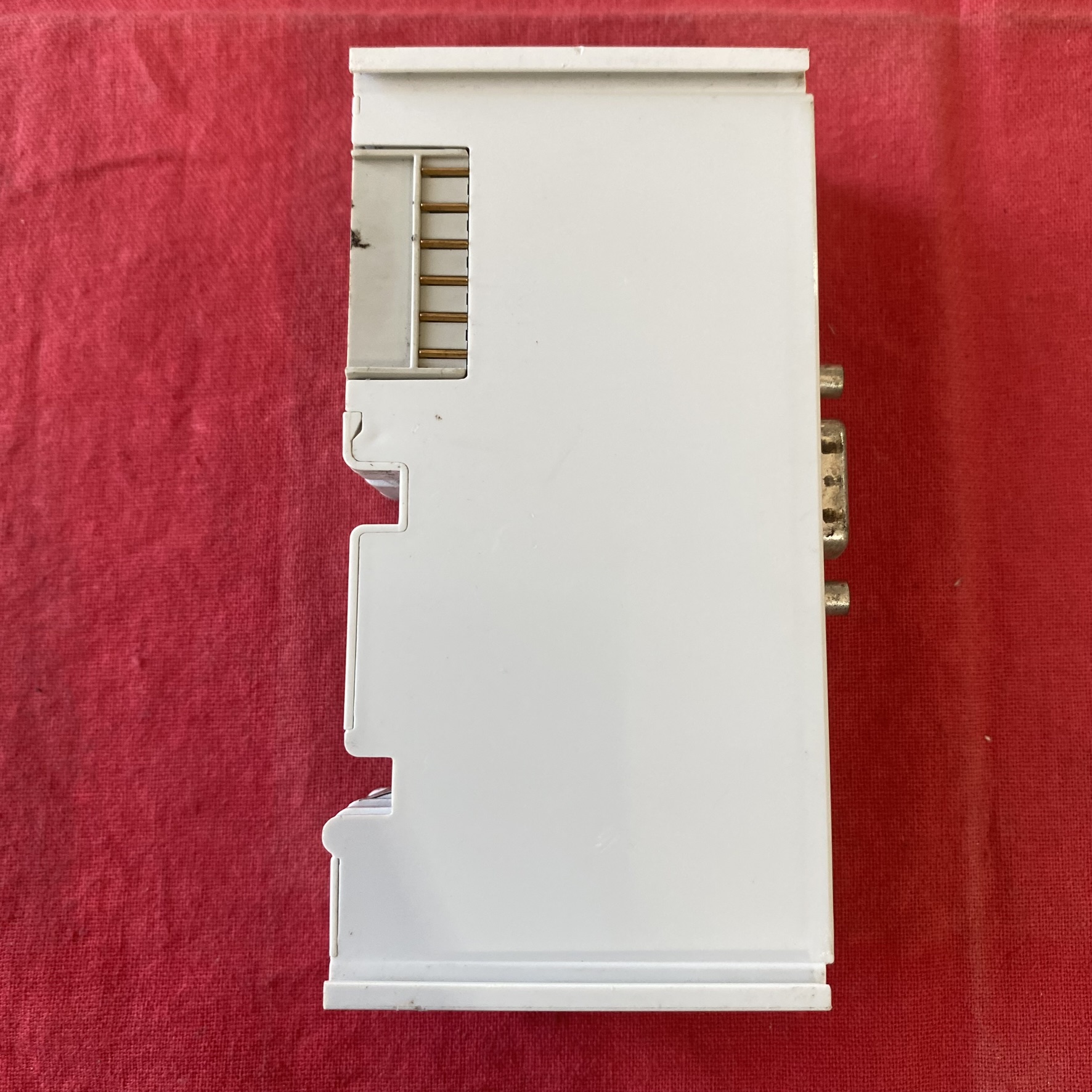

• 1 个 9 针 D-sub 接口（电气隔离），支持 PROFIBUS DP 总线，传输速率 9.6 kbps 至 12 Mbps，适配不同工业场景。

• 紧凑设计（24 mm 宽），支持 DIN 导轨安装，工作温度范围 - 25°C 至 + 60°C，满足严苛工业环境需求。

2. 功能特性与配置逻辑

• 灵活的主站管理：

• 支持不同从站的独立轮询周期（CDL 概念），可优化网络资源分配，例如对实时性要求高的驱动器设置更短周期，对传感器设置较长周期。

• 内置诊断功能，可实时监控从站状态，支持错误代码记录（如通信中断、校验错误），并通过 LED 指示灯（RUN、ETHERCAT、PROFIBUS）快速定位故障。

• 从站模式扩展：

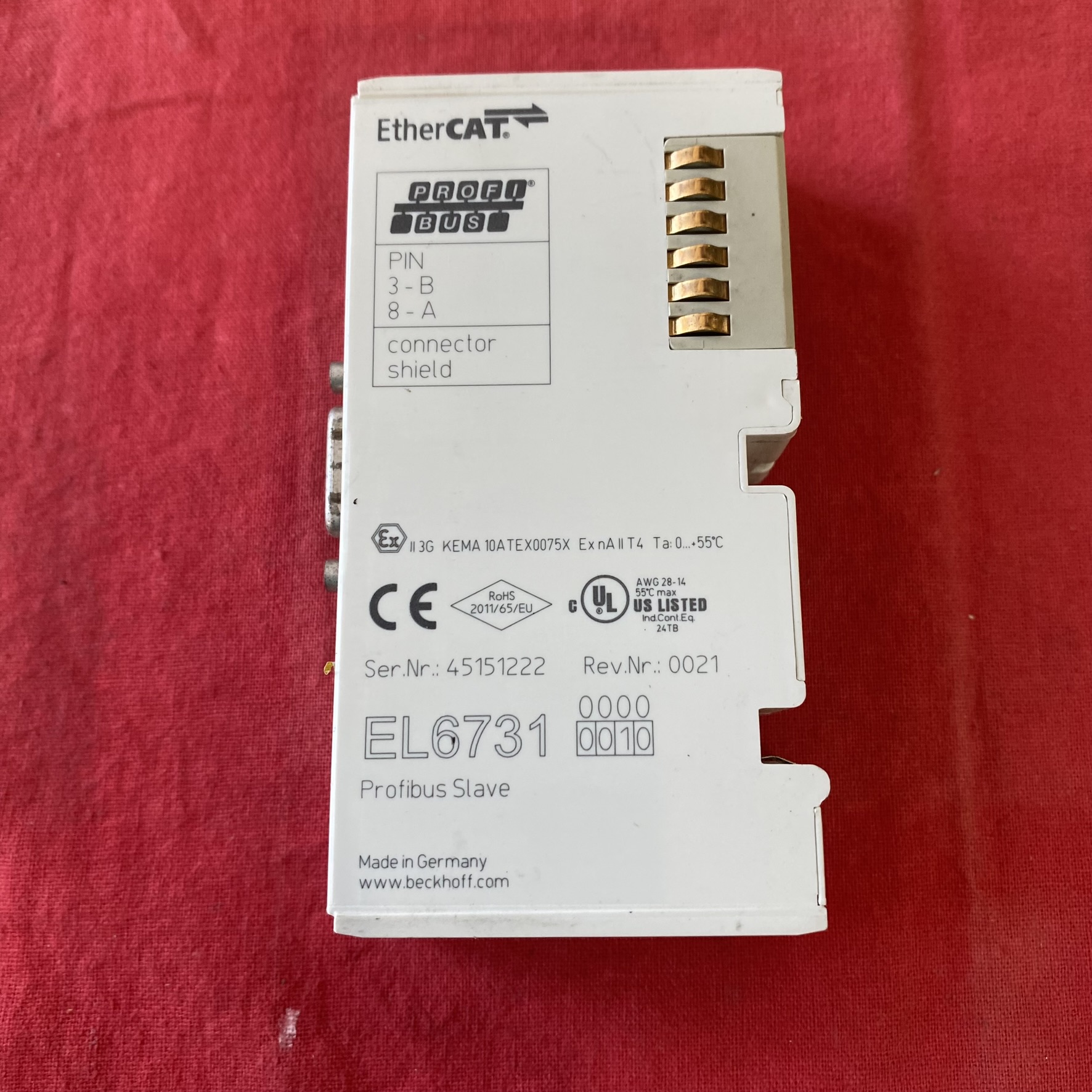

• 从站型号 EL6731-0010 支持 PROFIBUS DP 从站协议，可作为被控设备接入现有 PROFIBUS 网络，实现与第三方主站（如西门子 PLC）的通信。

• 支持分布式时钟（需 EL669x 同步模块），确保多设备间的高精度时间同步（微秒级），适用于运动控制等对时序敏感的场景。

3. 典型应用场景

• 工业协议转换：

• 在风力发电机中，EL6731 作为 PROFIBUS 主站连接变桨系统变频器（如西门子 Sinamics），通过 EtherCAT 将实时数据上传至中央控制器，实现风机状态监控与优化控制。

• 在汽车生产线中，EL6731 作为从站与西门子 S7-300 PLC 通信，接收控制指令并反馈设备状态，实现多品牌设备的协同工作。

• 多网络集成：

• 结合 EK9300 网关模块，可将 PROFINET 网络与 EtherCAT/PROFIBUS 网络互联，例如在智能工厂中，通过 EL6731 将 PROFIBUS 设备（如流量计、阀门）接入 PROFINET 骨干网，实现数据集中管理。

•

4. TwinCAT 配置与参数化

• 硬件组态：

• 在 TwinCAT System Manager 中添加 EL6731 模块，自动识别为 EtherCAT 从站，并分配过程映像地址（如输入 1.4 kB，输出 1.4 kB）。

• 主站模式下，通过 GSD 文件导入 PROFIBUS 从站设备，自动生成数据映射，简化组态流程。

• 参数设置：

• 配置 PROFIBUS 波特率、从站地址、数据格式（如 8 位数据位、1 位停止位），支持在线调整参数以适应不同设备需求。

• 使用 TwinCAT 的诊断工具（如 EtherCAT 状态监控、PROFIBUS 诊断缓冲区）实时查看通信状态，分析错误原因。

5. 接线与安装规范

• PROFIBUS 总线连接：

• 使用屏蔽双绞线（阻抗 150 Ω），A 线（D-sub 引脚 3）和 B 线（引脚 8）分别连接至总线两端，终端电阻通过模块内部跳线启用（120 Ω）。

• 屏蔽层单端接地，避免地环电流干扰，确保长距离传输稳定性（最长 1000 米）。

• EtherCAT 网络集成：

• 通过 EtherCAT 总线耦合器（如 EK1100）连接至控制器，支持菊花链拓扑，实现与其他 EL 端子模块的高速通信（纳秒级同步）。

6. 认证与合规性

• 安全认证：

• CE、UL 认证，符合 EN 61000-6-2（工业抗扰度）和 EN 61000-6-4（工业发射）标准，确保在复杂电磁环境下的可靠性。

• ATEX 和 IECEx 认证（需确认具体型号），适用于潜在爆炸性气体或粉尘环境。

7. 选型与维护建议

• 型号对比：

• EL6731：PROFIBUS 主站 / 从站，支持高速通信与灵活网络管理，适合复杂工业网络。

• EL6731-0010：仅 PROFIBUS 从站，成本更低，适合作为被控设备接入现有 PROFIBUS 网络。

• 维护策略：

• 定期检查端子连接是否松动，清洁模块表面灰尘，确保散热性能。

• 使用倍福诊断工具（如 Beckhoff Diagnosis Utility）进行预防性维护，监测模块健康状态并及时更新固件。
