输入电压：AC85-264V。

输出功率：336W。

输出电压 / 电流：24V/14A，电压可变范围为 ±10%。

保护功能：具备过电流保护，在额定电流的 105% 及以上时动作，可自动恢复；过电压保护在额定电压的 115%-140% 时动作。

远程控制：支持远程开 / 关和远程感应功能。

工作环境：工作温度为 - 10℃至 + 65℃，湿度为 20%-90% RH（无冷凝）。

安全与噪声标准：符合 UL 60950-1、EN 60950-1 等安全标准，传导噪声符合 FCC-B、CISPR 22-B 等标准，高衰减符合 IEC 61000-3-2 标准。

外形尺寸：120×92×190mm（不含端子台和螺丝）。

重量：最大 2.2kg。

冷却方式：强制风冷（内部风扇）

输入整流滤波：交流输入电压范围为 AC85-264V。输入的交流电首先经过整流桥堆，将交流电转换为脉动直流电，然后通过滤波电容进行滤波，得到相对平滑的直流电压，为后续的变换电路提供稳定的直流输入。

全桥变换：全桥式电路由四个功率晶体管组成，两两一组交替导通。在开关管导通期间，直流输入电压加在高频变压器的初级绕组上，电能存储在变压器中；在开关管截止期间，变压器初级绕组中的磁场能量通过次级绕组释放出来。通过控制四个开关管的导通和截止时间，将直流电压变换为高频交流电压，其频率通常在几十千赫兹到几百千赫兹之间。

脉冲频率调制（PFM）：该电源通过 PFM 方式来调节输出电压。当输出电压降低时，控制电路会增加开关管的开关频率，使更多的能量传递到次级，从而提高输出电压；反之，当输出电压升高时，降低开关频率，减少能量传递，以稳定输出电压。

次级整流滤波：高频变压器次级绕组输出的高频交流电压，经过整流二极管整流，将交流电转换为脉动直流电，再通过滤波电容和电感组成的滤波电路进行滤波，最终得到稳定的直流输出电压。COSEL PAA300F-24 的输出电压为 24V，输出电流可达 14A。

保护电路工作：该电源具备过电流保护和过电压保护功能。当输出电流超过额定电流的 105% 时，过电流保护电路动作，自动恢复；当输出电压达到额定电压的 115%-140% 时，过电压保护电路启动，以防止负载因过压而损坏。

远程控制原理：支持远程开 / 关和远程感应功能。远程开 / 关功能可通过外部控制信号来控制电源的启动和关闭；远程感应功能则可以检测输出端的实际电压，通过反馈电路对电源进行调节，补偿线路压降等因素对输出电压的影响，确保输出电压的稳定性

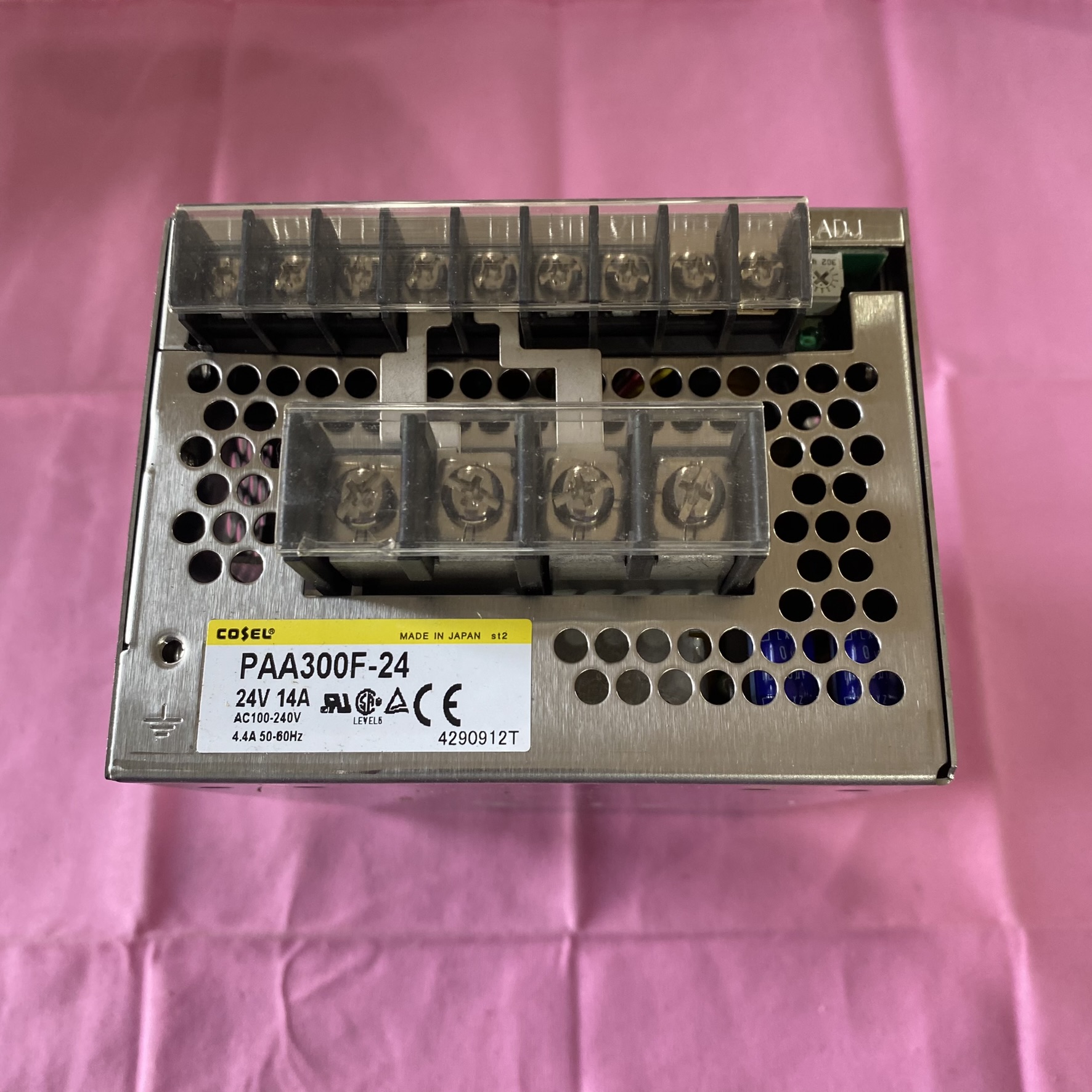

PAA300F-24
